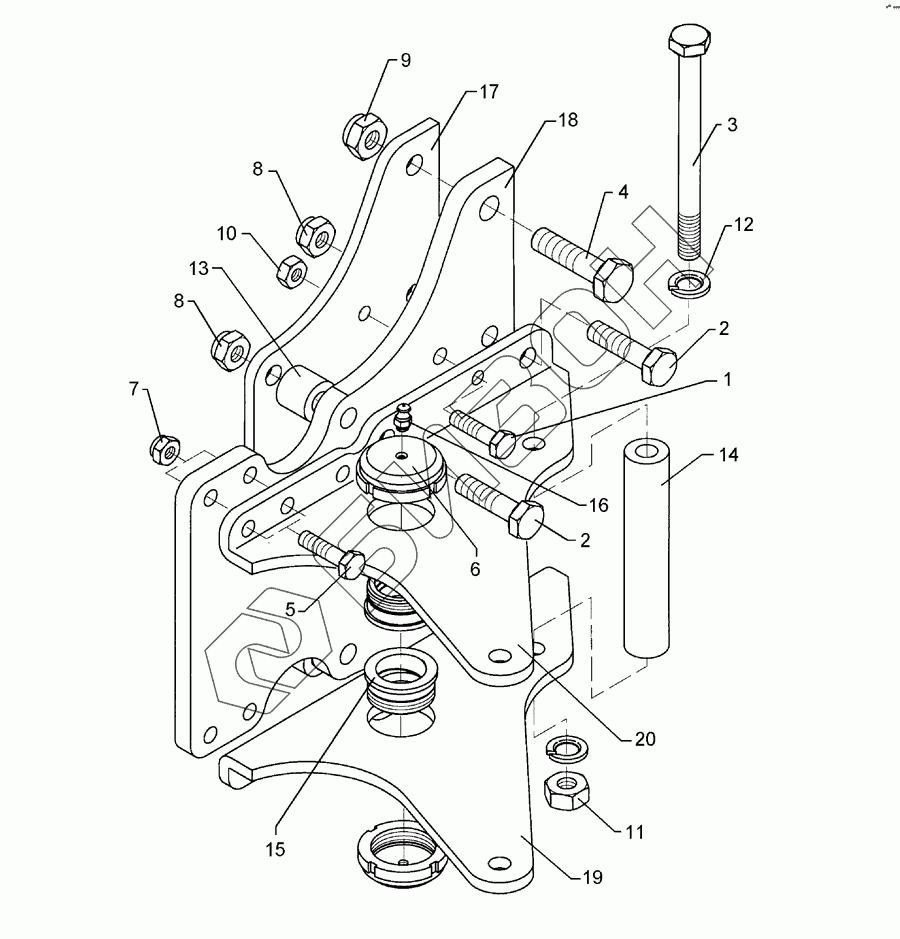

Графический каталог запасных частей к технике: Lemken VariOpal 9. Stalk bracket Vari-Opal 9-I
1
2
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 3992 | Bolt |
Загрузка ...
|
|
| 2 | 301 4425 | Bolt |
Загрузка ...
|
|
| 3 | 301 4573 | Bolt |
Загрузка ...
|
|
| 4 | 301 4661 | Bolt |
Загрузка ...
|
|
| 5 | 301 5385 | Болт |
Загрузка ...
|
|
| 6 | 303 0349 | Grooved nut |
Загрузка ...
|
|
| 7 | 303 0935 | Гайка шлицевая NM16-8 Zn DIN985 |
Загрузка ...
|
|
| 8 | 303 0936 | Гайка шлицевая NM20-8 Zn DIN985 |
Загрузка ...
|
|
| 9 | 303 0937 | Selflocking nut |
Загрузка ...
|
|
| 10 | 303 0976 | Орех |
Загрузка ...
|
|
| 11 | 303 0977 | Орех |
Загрузка ...
|
|
| 12 | 305 9888 | Пружинное кольцо |
Загрузка ...
|
|
| 13 | 317 6941 | Bush |
Загрузка ...
|
|
| 14 | 317 7523 | Bushing |
Загрузка ...
|
|
| 15 | 317 9376 | Flange bushing |
Загрузка ...
|
|
| 16 | 323 6348 | Смазочный ниппель |
Загрузка ...
|
|
| 17 | 402 2571 | Stalk plate |
Загрузка ...
|
|
| 18 | 402 2573 | Stalk plate |
Загрузка ...
|
|
| 19 | 402 2684 | Adjusting bracket |
Загрузка ...
|
|
| 20 | 402 2685 | Adjusting bracket |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
