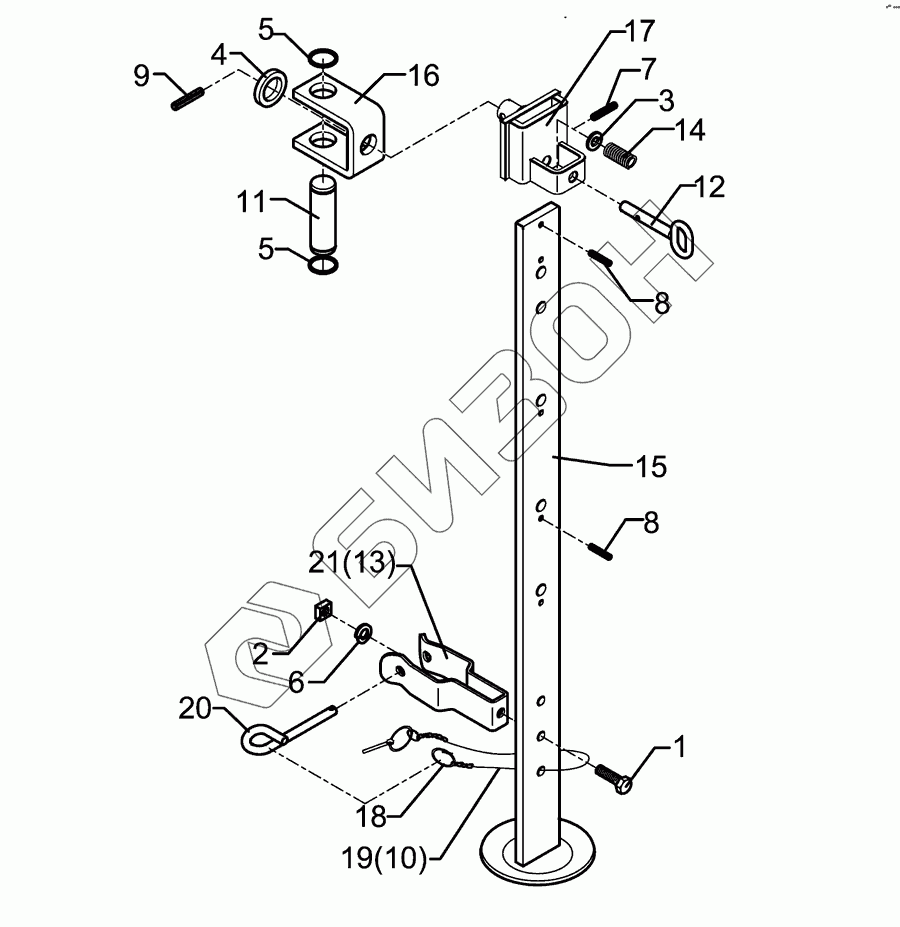

Графический каталог запасных частей к технике: Lemken VariOpal 9. Stand V-R900 1005mm
1
2
3
4
5
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 3224 | Screw |
Загрузка ...
|
|
| 2 | 303 1100 | Nut |
Загрузка ...
|
|
| 3 | 305 6135 | Шайба 13x28x2,5 DIN 134 |
Загрузка ...
|
|
| 4 | 305 6272 | Washer |
Загрузка ...
|
|
| 5 | 305 8867 | Крепежное кольцо |
Загрузка ...
|
|
| 6 | 305 9884 | Spring ring |
Загрузка ...
|
|
| 7 | 309 6038 | Expansion bush |
Загрузка ...
|
|
| 8 | 309 6052 | Expansion bush |
Загрузка ...
|
|
| 9 | 309 6072 | Расширительная втулка |
Загрузка ...
|
|
| 10 | 311 9320 | Securing pin |
Загрузка ...
|
|
| 11 | 313 7803 | Pin |
Загрузка ...
|
|
| 12 | 313 8136 | Pin with grip |
Загрузка ...
|
|
| 13 | 329 1798 | U-spring |
Загрузка ...
|
|
| 14 | 329 8106 | Spring |
Загрузка ...
|
|
| 15 | 429 2511 | Stand |
Загрузка ...
|
|
| 16 | 429 4585 | Holder |
Загрузка ...
|
|
| 17 | 429 4600 | Guiding |
Загрузка ...
|
|
| 18 | 305 8551 | Стопорное кольцо Di41x3 A2 |
Загрузка ...
|
|
| 19 | 311 9566 | Securing pin |
Загрузка ...
|
|
| 20 | 313 8610 | Pin |
Загрузка ...
|
|
| 21 | 329 1802 | U-spring |
Загрузка ...
|
