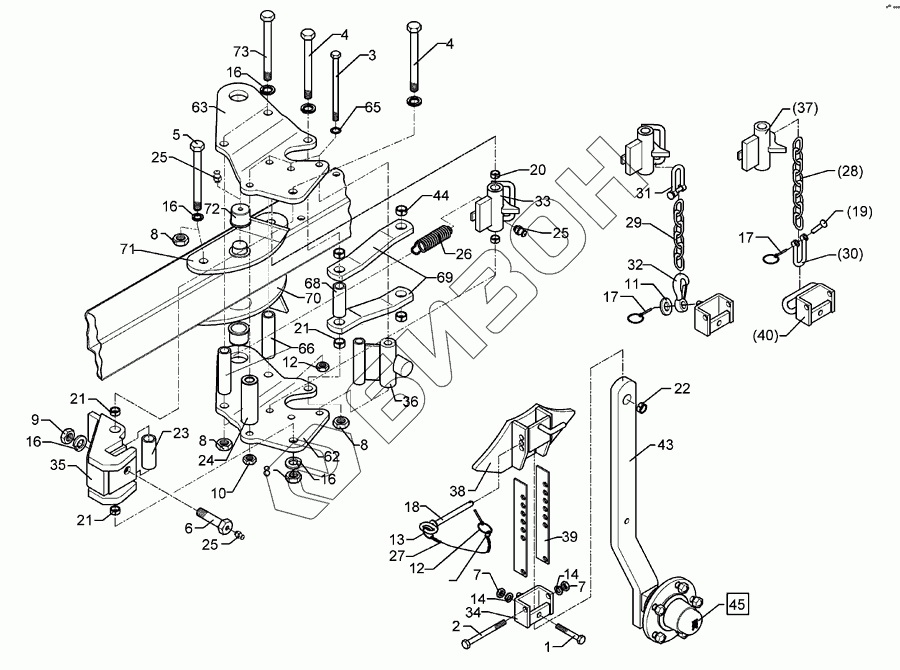

Графический каталог запасных частей к технике: Lemken VariOpal 9X. Depth wheel D35x198/160x615 VO9

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
4
5
6
7
7
8
8
8
8
9
10
11
12
12
13
14
14
16
16
16
16
17
17
18
19
20
21
21
21
22
23
24
25
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
43
44
45
62
63
65
66
68
69
70
71
72
73
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 3391 Bolt
Загрузка ...
2 301 3461 Bolt
Загрузка ...
3 301 4118 Bolt
Загрузка ...
4 301 4523 Bolt
Загрузка ...
5 301 4549 Bolt
Загрузка ...
6 301 4604 Bolt
Загрузка ...
7 303 0972 Орех
Загрузка ...
8 303 0977 Орех
Загрузка ...
9 303 0978 Гайка шестигранная M20 DIN934-8 Zn
Загрузка ...
10 303 0990 Nut
Загрузка ...
11 305 6162 Washer
Загрузка ...
12 305 8545 Крепежное кольцо
Загрузка ...
13 305 8551 Стопорное кольцо Di41x3 A2
Загрузка ...
14 305 9885 Пружинное кольцо
Загрузка ...
16 305 9888 Пружинное кольцо
Загрузка ...
17 311 9565 Штифт с фикс. кольцом 4,5
Загрузка ...
18 313 8137 Pin with grip
Загрузка ...
19 315 8006 Rivet
Загрузка ...
20 317 3336 Expansion bush
Загрузка ...
21 317 3338 Expansion bush
Загрузка ...
22 317 3394 Expansion bush
Загрузка ...
23 317 6664 Tube
Загрузка ...
24 317 6859 Tube
Загрузка ...
25 323 6348 Смазочный ниппель
Загрузка ...
26 329 8496 Spring
Загрузка ...
27 331 6130 Цепь
Загрузка ...
28 331 6242 Chain
Загрузка ...
29 331 6246 Chain
Загрузка ...
30 331 8380 Shackle
Загрузка ...
31 331 8381 Chain shackle
Загрузка ...
32 331 9012 Hook
Загрузка ...
33 448 2598 Holder with pivot
Загрузка ...
34 448 2599 Holder with pivot
Загрузка ...
35 448 2601 Cross union
Загрузка ...
36 448 2605 Stop
Загрузка ...
37 448 2603 Locking device
Загрузка ...
38 448 2602 stop
Загрузка ...
39 448 2607 Adjuster plate
Загрузка ...
40 448 2608 Holder
Загрузка ...
43 548 2608 Wheel stalk with bearing
Загрузка ...
44 317 3348 Expansion bush
Загрузка ...
45 549 8893 Bearing
Загрузка ...
62 448 2626 Bearing plate
Загрузка ...
63 448 2627 Bearing plate
Загрузка ...
65 305 6148 Shim
Загрузка ...
66 317 6672 Tube
Загрузка ...
68 317 6673 Tube
Загрузка ...
69 449 1712 Rod
Загрузка ...
70 449 1970 Bearing plate
Загрузка ...
71 449 1971 Bearing plate
Загрузка ...
72 317 9309 Flange bushing
Загрузка ...
73 301 4573 Bolt
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
