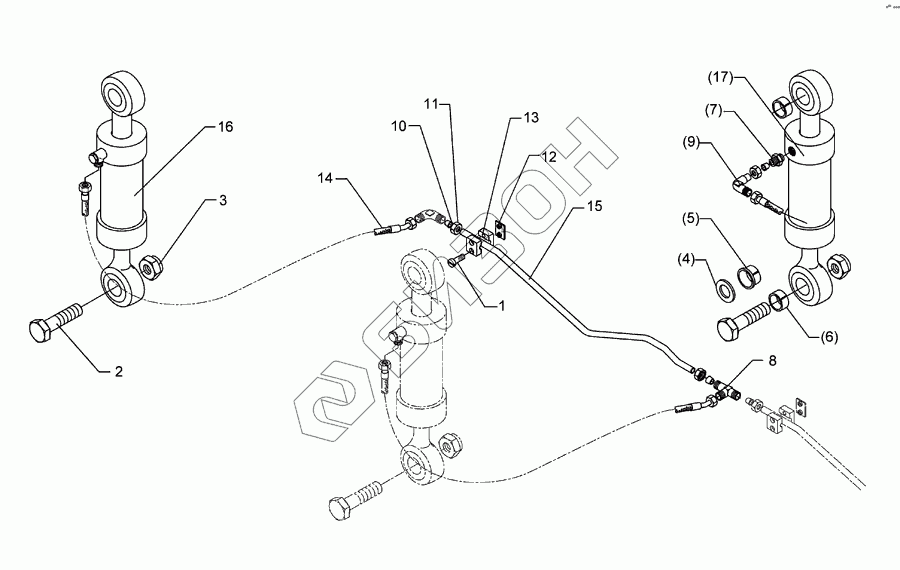

Графический каталог запасных частей к технике: Lemken VariOpal 9X. Hydraulic assembly X-HY 1SA-1000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 0302 Болт с плоской головкой
Загрузка ...
2 301 4606 Болт
Загрузка ...
3 303 0936 Гайка шлицевая NM20-8 Zn DIN985
Загрузка ...
4 305 6164 Шайба
Загрузка ...
5 317 9520 Flange bushing
Загрузка ...
6 317 9521 Bush
Загрузка ...
7 375 4029 Nipple
Загрузка ...
8 375 4484 T-union
Загрузка ...
9 375 4502 Adjustable angle union
Загрузка ...
10 375 5120 Cutting ring
Загрузка ...
11 375 5320 Union nut
Загрузка ...
12 375 9950 Weld on plate
Загрузка ...
13 375 9961 Зажим
Загрузка ...
14 475 3011 High-pressure hose
Загрузка ...
15 475 9973 Tube
Загрузка ...
16 575 2523 Hydraulic ram
Загрузка ...
17 575 2524 Hydraulic ram
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
