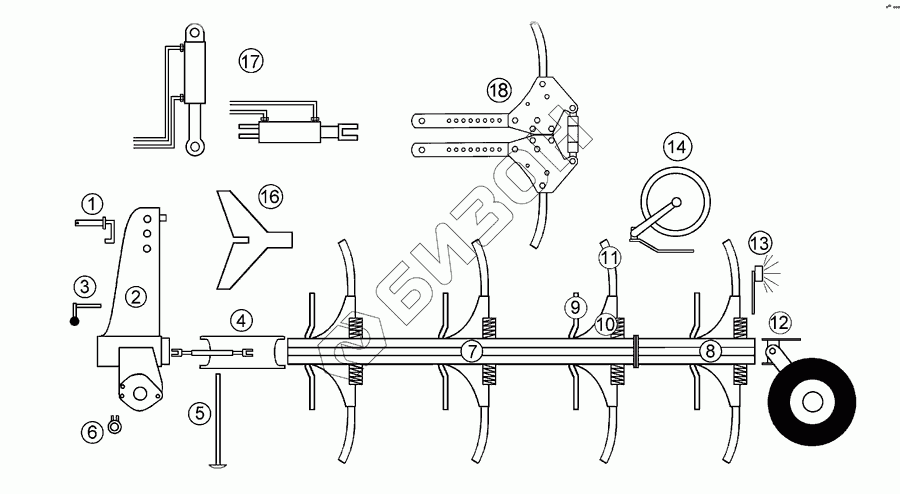

Графический каталог запасных частей к технике: Lemken VariOpal 9X. Vari-Opal 9X
1
1
2
2
2
3
4
4
4
5
6
6
6
6
6
6
6
6
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
8
8
8
8
8
8
9
9
10
10
11
11
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
13
13
13
14
14
14
14
14
14
14
16
16
16
17
17
17
17
17
17
17
17
18
18
18
18
18
18
18
18
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 313 7921 | Top link pin with chain |
Загрузка ...
|
|
| 1 | 313 7911 | Верхний штифт с цепью |
Загрузка ...
|
|
| 2 | 633 7510 | Turnover mechanism |
Загрузка ...
|
|
| 2 | 633 7515 | Turnover mechanism |
Загрузка ...
|
|
| 2 | 321 9121 | Tool set |
Загрузка ...
|
|
| 3 | 633 7431 | Locking device |
Загрузка ...
|
|
| 4 | 634 1642 | Width adjuster |
Загрузка ...
|
|
| 4 | 634 3155 | Adjustment centre |
Загрузка ...
|
|
| 4 | 634 3162 | Adjustment centre |
Загрузка ...
|
|
| 5 | 629 2510 | Stand |
Загрузка ...
|
|
| 6 | 661 1402 | Lower link connection |
Загрузка ...
|
|
| 6 | 661 1406 | Lower link connection |
Загрузка ...
|
|
| 6 | 661 1405 | Lower link connection |
Загрузка ...
|
|
| 6 | 661 1401 | Lower link connection |
Загрузка ...
|
|
| 6 | 661 1388 | Lower link connection |
Загрузка ...
|
|
| 6 | 661 1387 | Lower link connection |
Загрузка ...
|
|
| 6 | 661 1386 | Lower link connection |
Загрузка ...
|
|
| 6 | 661 1385 | Lower link connection |
Загрузка ...
|
|
| 7 | 602 8730 | Basic frame |
Загрузка ...
|
|
| 7 | 605 1677 | Rod |
Загрузка ...
|
|
| 7 | 605 1676 | Rod |
Загрузка ...
|
|
| 7 | 605 1675 | Rod |
Загрузка ...
|
|
| 7 | 605 1674 | Rod for wheel |
Загрузка ...
|
|
| 7 | 605 1673 | Rod |
Загрузка ...
|
|
| 7 | 605 1672 | Rod |
Загрузка ...
|
|
| 7 | 605 1666 | Rod |
Загрузка ...
|
|
| 7 | 605 1665 | Rod |
Загрузка ...
|
|
| 7 | 605 1664 | Rod |
Загрузка ...
|
|
| 7 | 605 1661 | Rod |
Загрузка ...
|
|
| 7 | 605 1660 | Rod |
Загрузка ...
|
|
| 7 | 602 8729 | Basic frame |
Загрузка ...
|
|
| 7 | 602 8728 | Basic frame |
Загрузка ...
|
|
| 7 | 602 8727 | Basic frame |
Загрузка ...
|
|
| 7 | 602 8726 | Basic frame |
Загрузка ...
|
|
| 7 | 602 8725 | Basic frame |
Загрузка ...
|
|
| 7 | 321 9259 | Pointer |
Загрузка ...
|
|
| 7 | 321 9258 | Pointer |
Загрузка ...
|
|
| 7 | 605 1662 | Rod |
Загрузка ...
|
|
| 8 | 602 8733 | Frame extension |
Загрузка ...
|
|
| 8 | 605 1680 | Rod |
Загрузка ...
|
|
| 8 | 605 1679 | Rod |
Загрузка ...
|
|
| 8 | 605 1669 | Rod |
Загрузка ...
|
|
| 8 | 605 1668 | Rod |
Загрузка ...
|
|
| 8 | 602 8734 | Frame extension |
Загрузка ...
|
|
| 9 | 663 8474 | Skim stalk |
Загрузка ...
|
|
| 9 | 663 8730 | Skim stalk |
Загрузка ...
|
|
| 10 | 602 2707 | Stalk bracket |
Загрузка ...
|
|
| 10 | 626 8169 | Trip device with roller |
Загрузка ...
|
|
| 11 | 699 0956 | Leg |
Загрузка ...
|
|
| 11 | 699 0901 | Болты для ног |
Загрузка ...
|
|
| 12 | 648 4260 | Depth wheel |
Загрузка ...
|
|
| 12 | 649 1572 | Uni-wheel |
Загрузка ...
|
|
| 12 | 649 1570 | Uni-wheel |
Загрузка ...
|
|
| 12 | 649 1568 | Uni-wheel |
Загрузка ...
|
|
| 12 | 649 1558 | Uni-wheel |
Загрузка ...
|
|
| 12 | 648 4271 | Depth wheel |
Загрузка ...
|
|
| 12 | 648 4210 | Depth wheel |
Загрузка ...
|
|
| 12 | 550 8864 | Wheel 6/161/205 D18 |
Загрузка ...
|
|
| 12 | 550 8863 | Wheel 6/161/205 D18 |
Загрузка ...
|
|
| 12 | 550 8862 | Wheel 5/94/140 M14 |
Загрузка ...
|
|
| 12 | 549 8894 | Bearing |
Загрузка ...
|
|
| 12 | 549 8893 | Bearing |
Загрузка ...
|
|
| 12 | 549 8849 | Wheel 5/94/140 D14 |
Загрузка ...
|
|
| 12 | 549 1525 | Uni-wheel |
Загрузка ...
|
|
| 12 | 549 1524 | Uni-wheel |
Загрузка ...
|
|
| 12 | 548 4266 | Depth wheel |
Загрузка ...
|
|
| 12 | 548 4252 | Depth wheel |
Загрузка ...
|
|
| 13 | 670 1151 | Carrier for light |
Загрузка ...
|
|
| 13 | 670 1200 | Carrier for light |
Загрузка ...
|
|
| 13 | 670 2012 | Осветительное оборудование с досками |
Загрузка ...
|
|
| 14 | 657 7821 | Trip disc-coulter |
Загрузка ...
|
|
| 14 | 663 7840 | Disc stalk |
Загрузка ...
|
|
| 14 | 657 9333 | Disc arm |
Загрузка ...
|
|
| 14 | 657 9332 | Disc arm |
Загрузка ...
|
|
| 14 | 657 7819 | Trip disc-coulter |
Загрузка ...
|
|
| 14 | 657 7818 | Trip disc-coulter |
Загрузка ...
|
|
| 14 | 657 7820 | Trip disc-coulter |
Загрузка ...
|
|
| 16 | 622 2661 | Насадочный кронштейн |
Загрузка ...
|
|
| 16 | 622 2668 | Bracket |
Загрузка ...
|
|
| 16 | 622 2688 | Check chain for attachment arm |
Загрузка ...
|
|
| 17 | 675 3657 | HY-turnover device |
Загрузка ...
|
|
| 17 | 675 3658 | HY-turnover device |
Загрузка ...
|
|
| 17 | 675 3653 | HY-turnover device |
Загрузка ...
|
|
| 17 | 675 3650 | HY-turnover device |
Загрузка ...
|
|
| 17 | 675 3594 | HY-width adjuster Memory-VUP |
Загрузка ...
|
|
| 17 | 675 3581 | Width adjuster |
Загрузка ...
|
|
| 17 | 675 1346 | HY-assembly attachment arm |
Загрузка ...
|
|
| 17 | 675 1340 | HY-assembly attachment arm |
Загрузка ...
|
|
| 18 | 626 8205 | Trip device |
Загрузка ...
|
|
| 18 | 675 1103 | Hydraulic assembly |
Загрузка ...
|
|
| 18 | 675 1104 | Hydraulic assembly |
Загрузка ...
|
|
| 18 | 675 1105 | Hydraulic assembly |
Загрузка ...
|
|
| 18 | 675 1108 | Hydraulic assembly |
Загрузка ...
|
|
| 18 | 675 1109 | Hydraulic assembly |
Загрузка ...
|
|
| 18 | 675 1110 | Hydraulic assembly |
Загрузка ...
|
|
| 18 | 675 1112 | Hydraulic assembly |
Загрузка ...
|
|
| 18 | 675 1113 | Hydraulic assembly |
Загрузка ...
|
|
| 18 | 675 1118 | Holder |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
