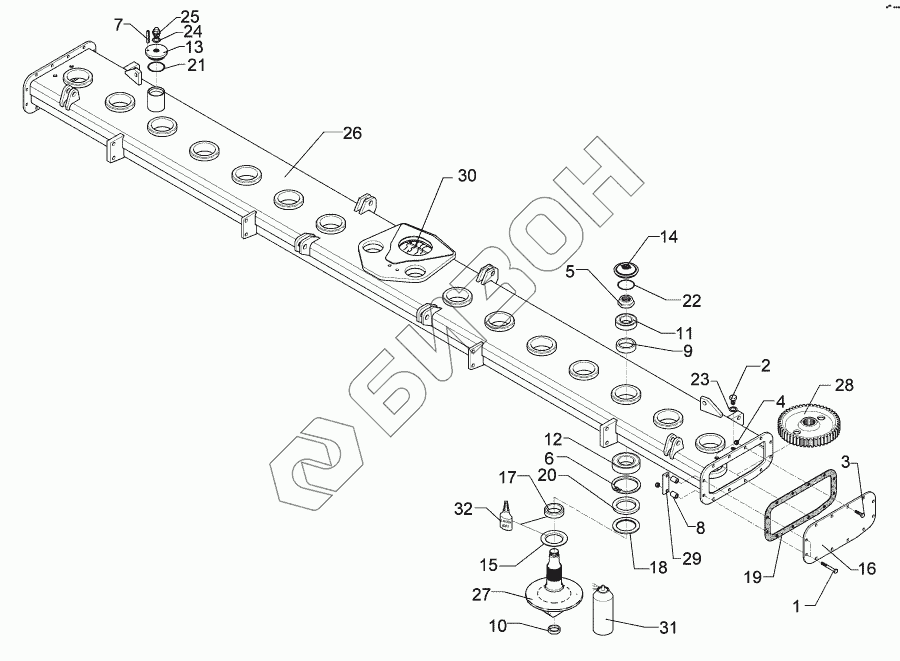

Графический каталог запасных частей к технике: Lemken Zirkon 10/400. Gear bed Zirkon 10/400
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 3254 | Bolt |
Загрузка ...
|
|
| 2 | 301 3653 | Screw |
Загрузка ...
|
|
| 3 | 301 5005 | Screw |
Загрузка ...
|
|
| 4 | 303 0933 | Гайка шлицевая NM10-8 DIN985 Zn |
Загрузка ...
|
|
| 5 | 303 0984 | Nut |
Загрузка ...
|
|
| 6 | 305 8946 | Securing ring |
Загрузка ...
|
|
| 7 | 309 6047 | Expansion bush |
Загрузка ...
|
|
| 8 | 317 6643 | Tube |
Загрузка ...
|
|
| 9 | 317 7874 | Distance ring |
Загрузка ...
|
|
| 10 | 317 9302 | Bush |
Загрузка ...
|
|
| 11 | 319 8616 | Bearing |
Загрузка ...
|
|
| 12 | 319 8642 | Bearing |
Загрузка ...
|
|
| 13 | 323 0311 | Vent cover |
Загрузка ...
|
|
| 14 | 323 0370 | Cover |
Загрузка ...
|
|
| 15 | 323 0416 | Cap |
Загрузка ...
|
|
| 16 | 323 0462 | Cap |
Загрузка ...
|
|
| 17 | 323 5024 | Race ring |
Загрузка ...
|
|
| 18 | 323 7601 | Felt ring with housing |
Загрузка ...
|
|
| 19 | 323 7688 | Gasket |
Загрузка ...
|
|
| 20 | 323 8180 | Oil seal |
Загрузка ...
|
|
| 21 | 375 1231 | O-ring |
Загрузка ...
|
|
| 22 | 375 1258 | O-ring |
Загрузка ...
|
|
| 23 | 375 2091 | Copper washer |
Загрузка ...
|
|
| 24 | 375 2145 | Copper washer |
Загрузка ...
|
|
| 25 | 375 2196 | Vent plug |
Загрузка ...
|
|
| 26 | 408 8661 | Gear bed |
Загрузка ...
|
|
| 27 | 455 0726 | Rotor wave |
Загрузка ...
|
|
| 28 | 455 1537 | Gear wheel |
Загрузка ...
|
|
| 29 | 459 0945 | Clamp plate |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
