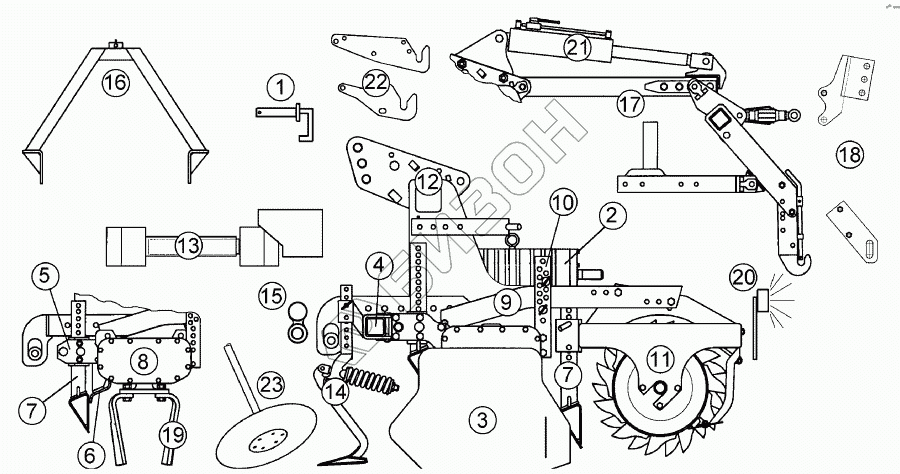

Графический каталог запасных частей к технике: Lemken Zirkon 10/400. Zirkon 10/400
1
1
1
2
2
3
3
4
7
7
7
7
7
7
8
9
9
10
11
11
11
11
11
11
11
11
11
11
12
12
13
13
13
13
13
13
13
13
13
13
13
14
14
14
14
14
14
14
15
15
15
15
16
17
17
17
17
17
17
17
17
18
18
18
19
19
20
20
21
21
21
21
21
21
21
21
21
21
22
22
22
22
22
22
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 313 7911 | Верхний штифт с цепью |
Загрузка ...
|
|
| 1 | 313 7921 | Top link pin with chain |
Загрузка ...
|
|
| 1 | 313 7880 | Top link pin, cpl. |
Загрузка ...
|
|
| 2 | 555 9530 | Gear box |
Загрузка ...
|
|
| 2 | 655 9530 | Gear box |
Загрузка ...
|
|
| 3 | 608 3956 | Side plate extension |
Загрузка ...
|
|
| 3 | 608 4009 | Side plate |
Загрузка ...
|
|
| 4 | 608 6074 | Frame carrier |
Загрузка ...
|
|
| 7 | 608 7814 | Pin for levelling bar |
Загрузка ...
|
|
| 7 | 608 8561 | Leveling bar |
Загрузка ...
|
|
| 7 | 608 7813 | Holder for levelling bar |
Загрузка ...
|
|
| 7 | 608 7809 | Holder for levelling bar |
Загрузка ...
|
|
| 7 | 608 7803 | Support for levelling bar |
Загрузка ...
|
|
| 8 | 608 8661 | Gear bed |
Загрузка ...
|
|
| 9 | 622 2882 | Carrier |
Загрузка ...
|
|
| 9 | 622 2886 | Carrier |
Загрузка ...
|
|
| 10 | 622 5607 | Adjuster |
Загрузка ...
|
|
| 11 | 622 6740 | Trapeze packer roller |
Загрузка ...
|
|
| 11 | 622 6767 | Trapeze disc roller |
Загрузка ...
|
|
| 11 | 622 6761 | Trapeze packer roller |
Загрузка ...
|
|
| 11 | 622 6753 | Trapeze packer roller |
Загрузка ...
|
|
| 11 | 622 6745 | Packer roller, short scraper |
Загрузка ...
|
|
| 11 | 622 6729 | Trapezering roller |
Загрузка ...
|
|
| 11 | 622 6346 | Packer roller |
Загрузка ...
|
|
| 11 | 622 6338 | Tube bar roller |
Загрузка ...
|
|
| 11 | 622 6335 | Tube bar roller |
Загрузка ...
|
|
| 11 | 608 7804 | Carrier for tube bar roller |
Загрузка ...
|
|
| 12 | 608 8550 | Stay |
Загрузка ...
|
|
| 12 | 640 8399 | Headstock |
Загрузка ...
|
|
| 13 | 655 7153 | PTO shaft W2500-710 |
Загрузка ...
|
|
| 13 | 699 1603 | PTO shaft |
Загрузка ...
|
|
| 13 | 673 4475 | PTO shaft control, audible |
Загрузка ...
|
|
| 13 | 670 5063 | PTO guard |
Загрузка ...
|
|
| 13 | 670 5055 | PTO guard |
Загрузка ...
|
|
| 13 | 670 5054 | PTO guard |
Загрузка ...
|
|
| 13 | 655 7209 | PTO shaft W2400-1010 |
Загрузка ...
|
|
| 13 | 655 7152 | PTO shaft |
Загрузка ...
|
|
| 13 | 655 7151 | PTO shaft |
Загрузка ...
|
|
| 13 | 655 7150 | PTO shaft |
Загрузка ...
|
|
| 13 | 655 7149 | PTO shaft |
Загрузка ...
|
|
| 14 | 557 4995 | Track scraper |
Загрузка ...
|
|
| 14 | 657 4998 | Track scraper with holder |
Загрузка ...
|
|
| 14 | 657 4990 | Track scraper with holder |
Загрузка ...
|
|
| 14 | 657 4989 | Track scraper with holder long |
Загрузка ...
|
|
| 14 | 557 2528 | Holder for track scraper |
Загрузка ...
|
|
| 14 | 557 5001 | Track scraper |
Загрузка ...
|
|
| 14 | 557 2520 | Holder for track scraper |
Загрузка ...
|
|
| 15 | 661 1330 | Lower link connection |
Загрузка ...
|
|
| 15 | 661 1332 | Lower link connection |
Загрузка ...
|
|
| 15 | 661 1336 | Lower link connection |
Загрузка ...
|
|
| 15 | 661 1338 | Lower link connection |
Загрузка ...
|
|
| 16 | 661 6166 | T.p.-linkage, triangular |
Загрузка ...
|
|
| 17 | 661 8380 | Fittings |
Загрузка ...
|
|
| 17 | 681 3011 | Kupplungsteil |
Загрузка ...
|
|
| 17 | 681 3010 | Kupplungsteil |
Загрузка ...
|
|
| 17 | 661 8455 | Turnbuckle |
Загрузка ...
|
|
| 17 | 661 8450 | Hydraulic lift linkage |
Загрузка ...
|
|
| 17 | 661 8364 | Fittings |
Загрузка ...
|
|
| 17 | 302 8577 | Top link |
Загрузка ...
|
|
| 17 | 302 8569 | Top link |
Загрузка ...
|
|
| 18 | 661 8471 | Front headstock |
Загрузка ...
|
|
| 18 | 661 8472 | Front headstock |
Загрузка ...
|
|
| 18 | 661 8475 | Parts for front mounting |
Загрузка ...
|
|
| 19 | 666 1141 | Blade tine |
Загрузка ...
|
|
| 19 | 666 1140 | Blade tine |
Загрузка ...
|
|
| 20 | 670 1632 | Carrier for light |
Загрузка ...
|
|
| 20 | 670 2011 | Lighting equipment with boards |
Загрузка ...
|
|
| 21 | 675 5221 | Conversion-set HY-SA |
Загрузка ...
|
|
| 21 | 675 8407 | HY-assembly track marker |
Загрузка ...
|
|
| 21 | 675 8400 | HY-assembly track marker |
Загрузка ...
|
|
| 21 | 675 5220 | Conversion-set HY-DA |
Загрузка ...
|
|
| 21 | 675 5212 | Conversion-set lift limiter |
Загрузка ...
|
|
| 21 | 675 5210 | Conversion-set lift linkage |
Загрузка ...
|
|
| 21 | 675 5207 | Hydraulic assembly DA |
Загрузка ...
|
|
| 21 | 675 5205 | Hydraulic assembly DA |
Загрузка ...
|
|
| 21 | 675 5202 | Hydraulic assembly SA |
Загрузка ...
|
|
| 21 | 675 5200 | Hydraulic assembly SA |
Загрузка ...
|
|
| 22 | 582 1302 | Swivel bracket |
Загрузка ...
|
|
| 22 | 582 1303 | Swivel bracket |
Загрузка ...
|
|
| 22 | 657 2434 | Feeding disc |
Загрузка ...
|
|
| 22 | 657 2435 | Feeding disc |
Загрузка ...
|
|
| 22 | 682 1302 | Swivel bracket |
Загрузка ...
|
|
| 22 | 682 1304 | Swivel bracket |
Загрузка ...
|
|
| 22 | 682 1307 | Changing-over, track marker |
Загрузка ...
|
|
| 22 | 682 1310 | Rods for track markers |
Загрузка ...
|
