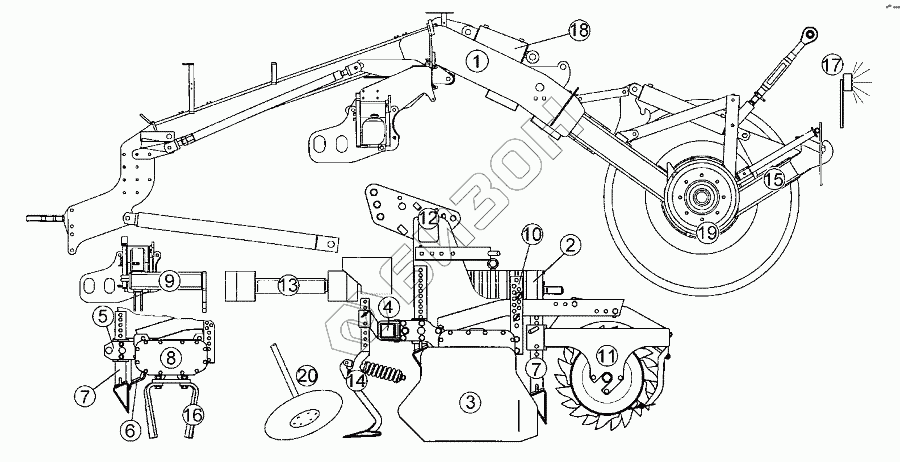

Графический каталог запасных частей к технике: Lemken Zirkon 10/450KA. Zirkon 10/450 KA
1
1
1
1
1
1
1
1
2
2
2
2
2
2
3
3
4
7
7
7
7
7
8
8
9
9
9
10
11
11
11
11
11
11
11
11
11
11
11
12
12
13
13
13
13
13
13
13
13
13
13
14
14
14
14
14
14
14
15
15
15
15
16
16
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
19
19
19
19
19
19
19
19
19
20
20
20
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 640 8600 | Ball-shaped coupling |
Загрузка ...
|
|
| 1 | 640 8601 | Traction loop |
Загрузка ...
|
|
| 1 | 640 8602 | Traction loop |
Загрузка ...
|
|
| 1 | 640 8603 | Traction loop |
Загрузка ...
|
|
| 1 | 640 8620 | Ball-shaped coupling |
Загрузка ...
|
|
| 1 | 640 8621 | Traction loop |
Загрузка ...
|
|
| 1 | 640 8622 | Traction loop |
Загрузка ...
|
|
| 1 | 640 8623 | Traction loop |
Загрузка ...
|
|
| 2 | 555 9531 | Gear box |
Загрузка ...
|
|
| 2 | 555 9532 | Miter gear |
Загрузка ...
|
|
| 2 | 555 9533 | Miter gear |
Загрузка ...
|
|
| 2 | 655 9531 | Gear box |
Загрузка ...
|
|
| 2 | 655 9532 | Miter gear |
Загрузка ...
|
|
| 2 | 655 9533 | Miter gear |
Загрузка ...
|
|
| 3 | 608 3956 | Side plate extension |
Загрузка ...
|
|
| 3 | 608 4009 | Side plate |
Загрузка ...
|
|
| 4 | 608 6082 | Frame carrier |
Загрузка ...
|
|
| 7 | 608 6540 | Levelling bar |
Загрузка ...
|
|
| 7 | 608 6555 | Levelling bar, front |
Загрузка ...
|
|
| 7 | 608 7809 | Holder for levelling bar |
Загрузка ...
|
|
| 7 | 608 7815 | Holder for levelling bar |
Загрузка ...
|
|
| 8 | 608 8666 | Gear bed |
Загрузка ...
|
|
| 8 | 608 8667 | Gear bed |
Загрузка ...
|
|
| 9 | 608 9096 | Unlocking device |
Загрузка ...
|
|
| 9 | 608 9150 | Basic frame |
Загрузка ...
|
|
| 9 | 629 4415 | Stand |
Загрузка ...
|
|
| 10 | 622 0243 | Adjuster |
Загрузка ...
|
|
| 11 | 622 2890 | Carrier |
Загрузка ...
|
|
| 11 | 622 2892 | Carrier |
Загрузка ...
|
|
| 11 | 622 6355 | Tube bar roller |
Загрузка ...
|
|
| 11 | 622 6721 | Packer roller |
Загрузка ...
|
|
| 11 | 622 6726 | Trapezering roller |
Загрузка ...
|
|
| 11 | 622 6737 | Trapeze packer roller |
Загрузка ...
|
|
| 11 | 622 6742 | Packer roller, short scraper |
Загрузка ...
|
|
| 11 | 622 6750 | Trapeze packer roller |
Загрузка ...
|
|
| 11 | 622 6757 | Trapeze packer roller |
Загрузка ...
|
|
| 11 | 622 6764 | Trapeze disc roller |
Загрузка ...
|
|
| 11 | 622 6871 | Rubber ring roller |
Загрузка ...
|
|
| 12 | 608 4021 | Stroke |
Загрузка ...
|
|
| 12 | 640 8407 | Headstock |
Загрузка ...
|
|
| 13 | 655 5131 | Intermediate bearing set |
Загрузка ...
|
|
| 13 | 655 7300 | PTO shaft P600-860 |
Загрузка ...
|
|
| 13 | 655 7301 | PTO shaft |
Загрузка ...
|
|
| 13 | 655 7302 | PTO shaft P600-860 |
Загрузка ...
|
|
| 13 | 655 7303 | PTO shaft |
Загрузка ...
|
|
| 13 | 655 7304 | PTO shaft P600-1010 |
Загрузка ...
|
|
| 13 | 655 7310 | PTO shaft |
Загрузка ...
|
|
| 13 | 670 5055 | PTO guard |
Загрузка ...
|
|
| 13 | 670 5236 | PTO guard |
Загрузка ...
|
|
| 13 | 670 5237 | PTO guard |
Загрузка ...
|
|
| 14 | 557 2520 | Holder for track scraper |
Загрузка ...
|
|
| 14 | 557 2528 | Holder for track scraper |
Загрузка ...
|
|
| 14 | 557 4995 | Track scraper |
Загрузка ...
|
|
| 14 | 557 5001 | Track scraper |
Загрузка ...
|
|
| 14 | 657 4989 | Track scraper with holder long |
Загрузка ...
|
|
| 14 | 657 4990 | Track scraper with holder |
Загрузка ...
|
|
| 14 | 657 4998 | Track scraper with holder |
Загрузка ...
|
|
| 15 | 650 8527 | Carrier frame |
Загрузка ...
|
|
| 15 | 661 8369 | Kupplungsteil |
Загрузка ...
|
|
| 15 | 661 8392 | Kupplungsteil |
Загрузка ...
|
|
| 15 | 661 8510 | Hydraulic lift linkage |
Загрузка ...
|
|
| 16 | 666 1140 | Blade tine |
Загрузка ...
|
|
| 16 | 666 1141 | Blade tine |
Загрузка ...
|
|
| 17 | 570 2006 | Lighting equipment, front |
Загрузка ...
|
|
| 17 | 573 5080 | Control box |
Загрузка ...
|
|
| 17 | 573 5081 | Cable form |
Загрузка ...
|
|
| 17 | 573 6008 | Cable form |
Загрузка ...
|
|
| 17 | 573 6023 | Cable form |
Загрузка ...
|
|
| 17 | 670 2006 | Lighting equipment, front |
Загрузка ...
|
|
| 17 | 670 2007 | Lighting equipment, rear |
Загрузка ...
|
|
| 17 | 670 5070 | Transport protection |
Загрузка ...
|
|
| 17 | 670 5071 | Transport protection |
Загрузка ...
|
|
| 17 | 673 4472 | PTO shaft control, audible |
Загрузка ...
|
|
| 17 | 673 4980 | Tractor mounting set |
Загрузка ...
|
|
| 17 | 673 6001 | Operator terminal, cpl. |
Загрузка ...
|
|
| 17 | 673 6002 | Housing |
Загрузка ...
|
|
| 17 | 673 6003 | Set of fittings |
Загрузка ...
|
|
| 17 | 673 6022 | PTO shaft control |
Загрузка ...
|
|
| 17 | 673 6032 | Joystickbox |
Загрузка ...
|
|
| 17 | 673 6162 | Extension |
Загрузка ...
|
|
| 18 | 575 2193 | Control valve |
Загрузка ...
|
|
| 18 | 575 2200 | Three-way pressure balance |
Загрузка ...
|
|
| 18 | 575 2201 | Valve |
Загрузка ...
|
|
| 18 | 575 2211 | Seat valve |
Загрузка ...
|
|
| 18 | 675 5300 | HY-assembly chassis |
Загрузка ...
|
|
| 18 | 675 5301 | HY-pipe assembly |
Загрузка ...
|
|
| 18 | 675 5302 | HY-pipe assembly track marker |
Загрузка ...
|
|
| 18 | 675 5303 | HY-pipe assembly |
Загрузка ...
|
|
| 18 | 675 5304 | HY-assembly lift linkage |
Загрузка ...
|
|
| 18 | 675 5305 | HY-assembly lift linkage |
Загрузка ...
|
|
| 18 | 675 5307 | HY-assembly track marker |
Загрузка ...
|
|
| 18 | 675 5317 | HY-pipe assembly folding |
Загрузка ...
|
|
| 18 | 675 5318 | HY-assembly trailer |
Загрузка ...
|
|
| 18 | 675 5319 | HY-pipe assembly folding |
Загрузка ...
|
|
| 18 | 675 5320 | HY-pipe assembly track marker |
Загрузка ...
|
|
| 18 | 675 5321 | HY-pipe lifting device |
Загрузка ...
|
|
| 18 | 675 5322 | HY-assembly control valve |
Загрузка ...
|
|
| 18 | 675 5323 | Hydraulic pipe |
Загрузка ...
|
|
| 18 | 675 5324 | HY-pipe seed drill drive |
Загрузка ...
|
|
| 18 | 675 5325 | Braking system, hydraulic |
Загрузка ...
|
|
| 18 | 675 5327 | HY-assembly trailer |
Загрузка ...
|
|
| 18 | 675 5328 | HY-assembly track marker |
Загрузка ...
|
|
| 18 | 675 5331 | HY-assembly angle adjustment |
Загрузка ...
|
|
| 18 | 675 5332 | HY-assembly control valve |
Загрузка ...
|
|
| 18 | 675 5334 | Hydraulic assembly |
Загрузка ...
|
|
| 19 | 550 8519 | Braking axle |
Загрузка ...
|
|
| 19 | 550 8520 | Running axle |
Загрузка ...
|
|
| 19 | 550 8872 | Wheel 8/221/575 |
Загрузка ...
|
|
| 19 | 550 8873 | Wheel 8/221/575 |
Загрузка ...
|
|
| 19 | 550 8874 | Wheel 8/221/575 |
Загрузка ...
|
|
| 19 | 550 8884 | Wheel 8/221/575 |
Загрузка ...
|
|
| 19 | 550 8885 | Wheel 8/221/575 |
Загрузка ...
|
|
| 19 | 677 6020 | Compressed-air brake |
Загрузка ...
|
|
| 19 | 677 6021 | Compressed-air brake |
Загрузка ...
|
|
| 20 | 582 1248 | Axle for track marker |
Загрузка ...
|
|
| 20 | 657 2434 | Feeding disc |
Загрузка ...
|
|
| 20 | 657 2435 | Feeding disc |
Загрузка ...
|
|
| 20 | 682 1269 | Track marker |
Загрузка ...
|
|
| 20 | 682 1273 | Track marker |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
