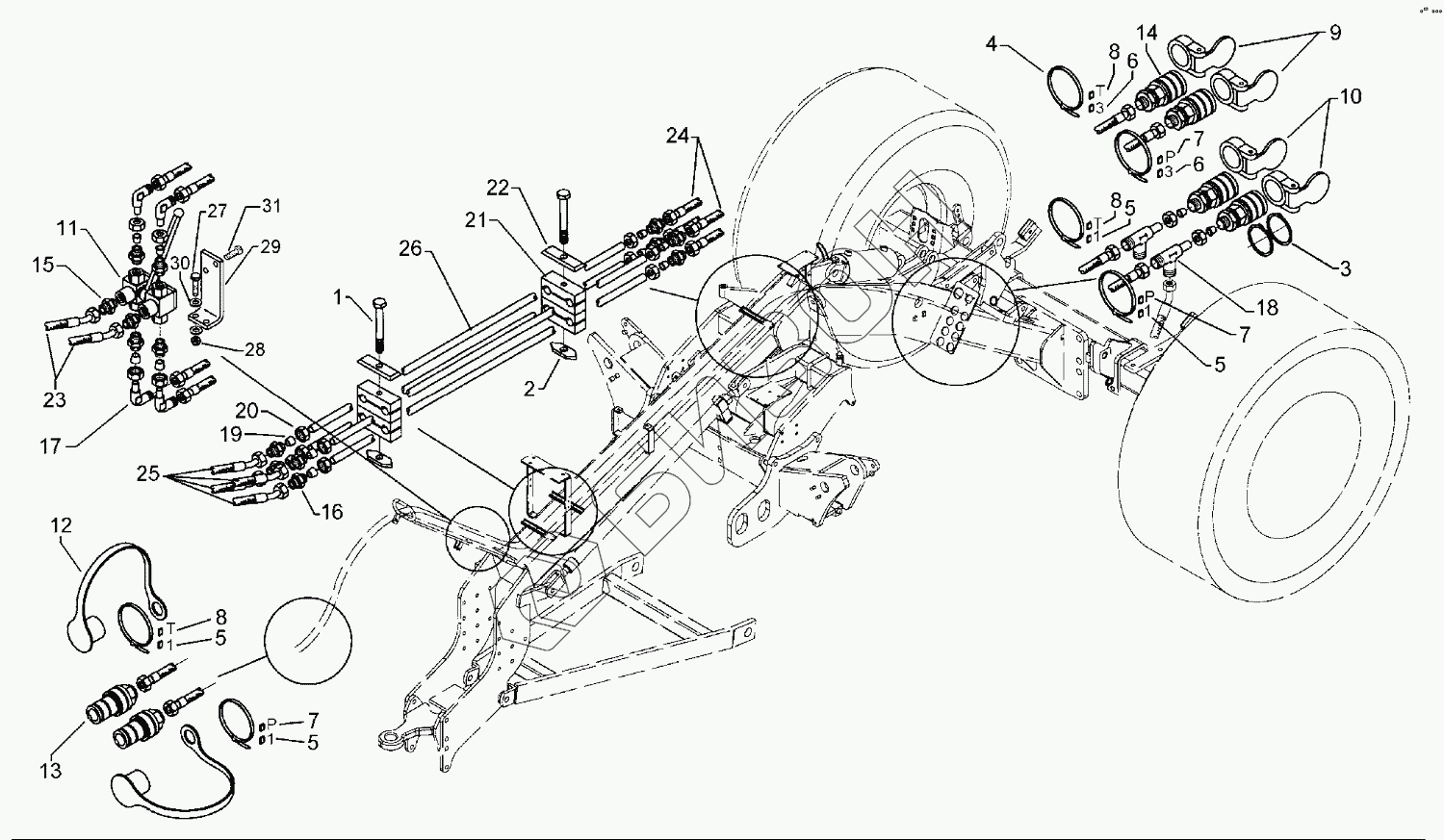

Графический каталог запасных частей к технике: Lemken Zirkon 10/500KA. Hydraulic pipe Zirkon 9 KA
1
2
3
4
5
5
5
5
6
6
7
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 3081 | Bolt |
Загрузка ...
|
|
| 2 | 303 1602 | Nut |
Загрузка ...
|
|
| 3 | 305 8871 | Securing ring |
Загрузка ...
|
|
| 4 | 325 1350 | Strap |
Загрузка ...
|
|
| 5 | 325 1501 | EASY-READ sign |
Загрузка ...
|
|
| 6 | 325 1503 | EASY-READ sign |
Загрузка ...
|
|
| 7 | 325 1511 | EASY-READ sign |
Загрузка ...
|
|
| 8 | 325 1512 | EASY-READ sign |
Загрузка ...
|
|
| 9 | 375 2101 | Dust protection flap |
Загрузка ...
|
|
| 10 | 375 2105 | Dust protection flap |
Загрузка ...
|
|
| 11 | 375 2200 | Valve |
Загрузка ...
|
|
| 12 | 375 2166 | Колпачок, красный |
Загрузка ...
|
|
| 13 | 375 2718 | SVK-разъем |
Загрузка ...
|
|
| 14 | 375 2735 | SVK-socket |
Загрузка ...
|
|
| 15 | 375 4010 | Nipple |
Загрузка ...
|
|
| 16 | 375 4110 | Сосок |
Загрузка ...
|
|
| 17 | 375 4500 | Adjustable angle union |
Загрузка ...
|
|
| 18 | 375 4550 | L-adjustable T-union |
Загрузка ...
|
|
| 19 | 375 5110 | Режущее кольцо |
Загрузка ...
|
|
| 20 | 375 5310 | Соединительная гайка |
Загрузка ...
|
|
| 21 | 375 9906 | Clamp |
Загрузка ...
|
|
| 22 | 375 9986 | Plate |
Загрузка ...
|
|
| 23 | 475 2389 | High-pressure hose |
Загрузка ...
|
|
| 24 | 475 2615 | High-pressure hose |
Загрузка ...
|
|
| 25 | 475 2693 | High-pressure hose |
Загрузка ...
|
|
| 26 | 475 9860 | Tube |
Загрузка ...
|
|
| 27 | 301 3068 | Screw |
Загрузка ...
|
|
| 28 | 303 0932 | Самоблокирующаяся гайка |
Загрузка ...
|
|
| 29 | 475 4357 | Holder |
Загрузка ...
|
|
| 30 | 305 8694 | Шайба |
Загрузка ...
|
|
| 31 | 301 0301 | Flatheaded bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
