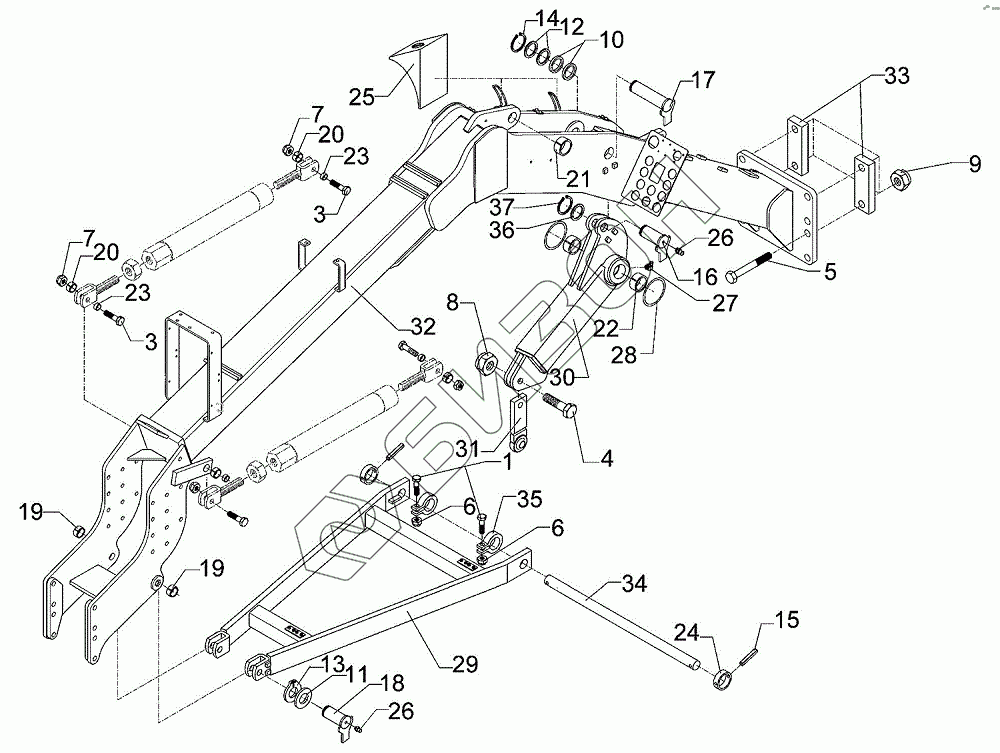

Графический каталог запасных частей к технике: Lemken Zirkon 10/600KA. Carrier frame Zirkon 10 KA
1
3
3
4
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
22
23
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 3383 | Bolt |
Загрузка ...
|
|
| 3 | 301 4601 | Болт |
Загрузка ...
|
|
| 4 | 301 4637 | Bolt |
Загрузка ...
|
|
| 5 | 301 4902 | Bolt |
Загрузка ...
|
|
| 6 | 303 0934 | Гайка шлицевая NM12-8 Zn DIN985 |
Загрузка ...
|
|
| 7 | 303 0936 | Гайка шлицевая NM20-8 Zn DIN985 |
Загрузка ...
|
|
| 8 | 303 0937 | Selflocking nut |
Загрузка ...
|
|
| 9 | 303 0938 | Selflocking nut |
Загрузка ...
|
|
| 10 | 305 2150 | Клин |
Загрузка ...
|
|
| 11 | 305 2240 | Supporting washer |
Загрузка ...
|
|
| 12 | 305 2255 | Supporting washer |
Загрузка ...
|
|
| 13 | 305 8861 | Крепежное кольцо |
Загрузка ...
|
|
| 14 | 305 8877 | Крепежное кольцо |
Загрузка ...
|
|
| 15 | 309 6214 | Expansion bush |
Загрузка ...
|
|
| 16 | 313 3509 | Pin with stop |
Загрузка ...
|
|
| 17 | 313 5037 | Pin with stop |
Загрузка ...
|
|
| 18 | 313 8058 | Pin with stop |
Загрузка ...
|
|
| 19 | 317 3345 | Expansion bush |
Загрузка ...
|
|
| 20 | 317 3352 | Expansion bush |
Загрузка ...
|
|
| 21 | 317 3355 | Expansion bush |
Загрузка ...
|
|
| 22 | 317 3433 | Расширительная втулка |
Загрузка ...
|
|
| 23 | 317 6657 | Bush |
Загрузка ...
|
|
| 24 | 317 7598 | Adjusting ring |
Загрузка ...
|
|
| 25 | 321 9942 | Chock |
Загрузка ...
|
|
| 26 | 323 6348 | Смазочный ниппель |
Загрузка ...
|
|
| 27 | 323 6349 | Смазочный ниппель |
Загрузка ...
|
|
| 28 | 375 1255 | O-ring |
Загрузка ...
|
|
| 29 | 440 9133 | Deichsel |
Загрузка ...
|
|
| 30 | 450 8521 | Link |
Загрузка ...
|
|
| 31 | 450 8523 | Link |
Загрузка ...
|
|
| 32 | 450 8527 | Outrigger |
Загрузка ...
|
|
| 33 | 459 1179 | Clamp plate |
Загрузка ...
|
|
| 34 | 461 7969 | Drawbar |
Загрузка ...
|
|
| 35 | 461 9869 | Clamp |
Загрузка ...
|
|
| 36 | 305 2247 | Поддерживающая шайба |
Загрузка ...
|
|
| 37 | 305 8873 | Крепежное кольцо |
Загрузка ...
|
