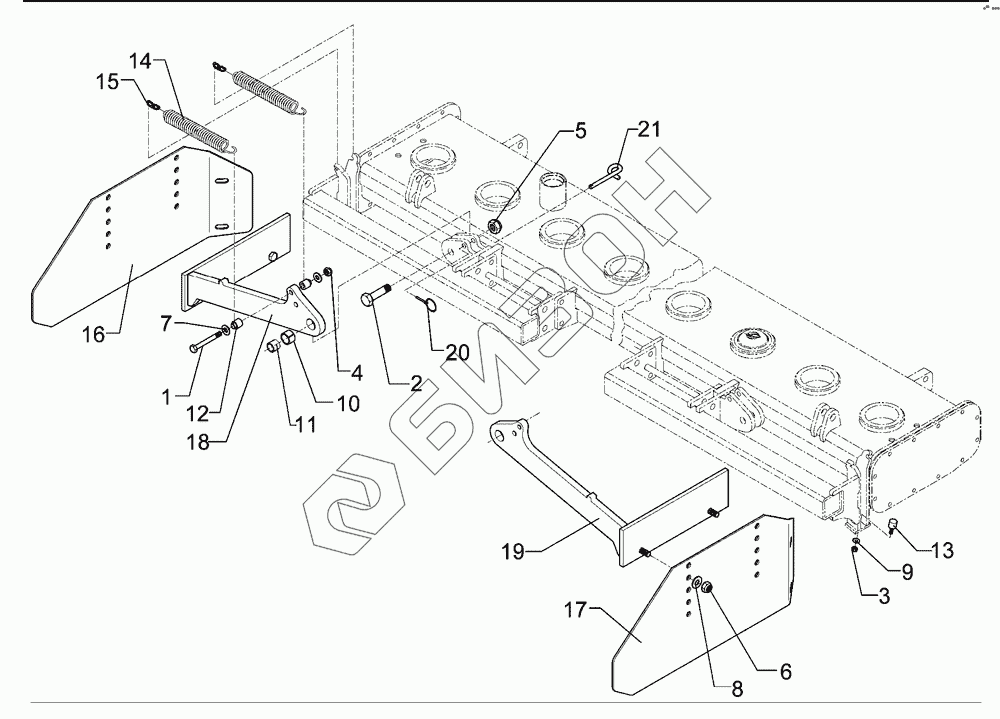

Графический каталог запасных частей к технике: Lemken Zirkon 10/600KA. Side plate Zirkon 10

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 3456 Bolt
Загрузка ...
2 301 4601 Болт
Загрузка ...
3 303 0931 Самоблокирующаяся гайка
Загрузка ...
4 303 0934 Гайка шлицевая NM12-8 Zn DIN985
Загрузка ...
5 303 0936 Гайка шлицевая NM20-8 Zn DIN985
Загрузка ...
6 303 0941 Selflocking nut
Загрузка ...
7 305 6135 Шайба 13x28x2,5 DIN 134
Загрузка ...
8 305 6180 Шайба 15 DIN7349
Загрузка ...
9 305 8572 Washer
Загрузка ...
10 317 3352 Expansion bush
Загрузка ...
11 317 6657 Bush
Загрузка ...
12 317 6793 Tube
Загрузка ...
13 329 5004 Rubber buffer
Загрузка ...
14 329 8544 Spring
Загрузка ...
15 331 6312 Chain
Загрузка ...
16 408 3958 Plate
Загрузка ...
17 408 3959 Plate
Загрузка ...
18 408 4010 Holder for side shield
Загрузка ...
19 408 4011 Holder for side shield
Загрузка ...
20 311 9565 Штифт с фикс. кольцом 4,5
Загрузка ...
21 313 8610 Pin
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
