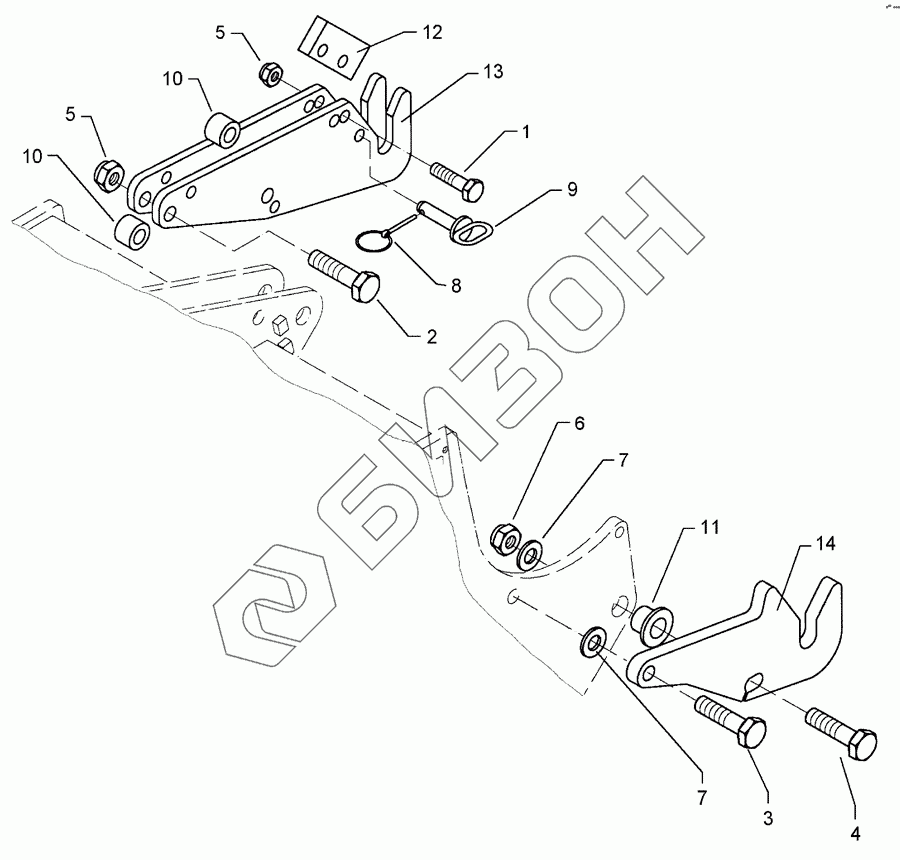

Графический каталог запасных частей к технике: Lemken Zirkon 7/300. Fittings FH Solitair/Zirkon 7

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
5
6
7
7
8
9
10
10
11
12
13
14
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 3884 Bolt
Загрузка ...
2 301 3992 Bolt
Загрузка ...
3 301 4286 Bolt
Загрузка ...
4 301 4333 Bolt
Загрузка ...
5 303 0935 Гайка шлицевая NM16-8 Zn DIN985
Загрузка ...
6 303 0936 Гайка шлицевая NM20-8 Zn DIN985
Загрузка ...
7 305 6164 Шайба
Загрузка ...
8 311 9565 Штифт с фикс. кольцом 4,5
Загрузка ...
9 313 8140 Pin with grip
Загрузка ...
10 317 6792 Tube
Загрузка ...
11 317 9321 Flange bushing
Загрузка ...
12 461 8359 Locking bar
Загрузка ...
13 461 8360 Hook
Загрузка ...
14 461 8361 Hook, lower
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
