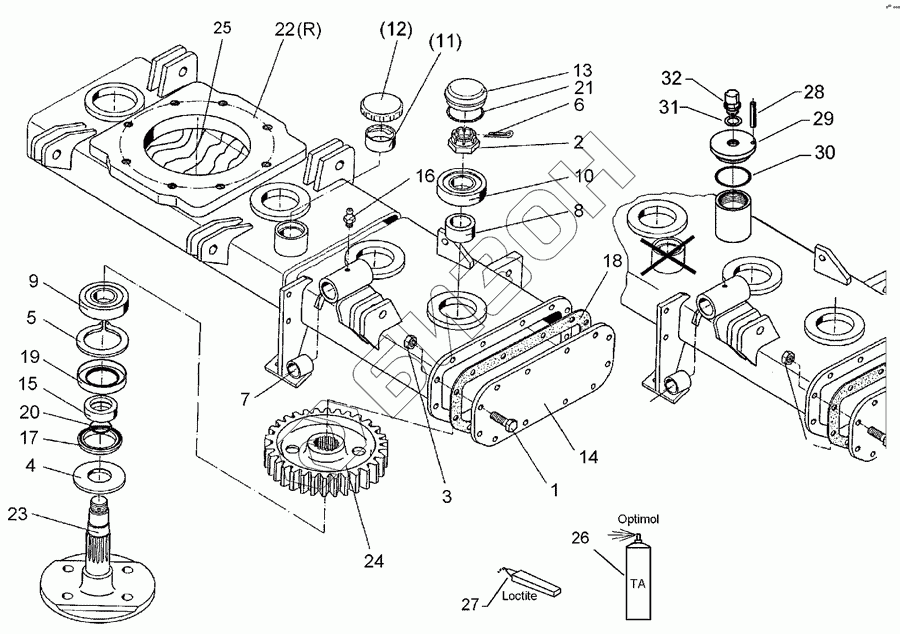

Графический каталог запасных частей к технике: Lemken Zirkon 9/300. Gear bed Zirkon 9/300
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 5005 | Screw |
Загрузка ...
|
|
| 2 | 303 0170 | Castle nut |
Загрузка ...
|
|
| 3 | 303 0933 | Гайка шлицевая NM10-8 DIN985 Zn |
Загрузка ...
|
|
| 4 | 305 6908 | Washer |
Загрузка ...
|
|
| 5 | 305 8946 | Securing ring |
Загрузка ...
|
|
| 6 | 311 7649 | Колышек |
Загрузка ...
|
|
| 7 | 317 3421 | Расширительная втулка |
Загрузка ...
|
|
| 8 | 317 7871 | Distance ring |
Загрузка ...
|
|
| 9 | 319 8599 | Bearing |
Загрузка ...
|
|
| 10 | 319 8642 | Bearing |
Загрузка ...
|
|
| 11 | 323 0301 | Housing of cap |
Загрузка ...
|
|
| 12 | 323 0310 | Cap of tank |
Загрузка ...
|
|
| 13 | 323 0370 | Cover |
Загрузка ...
|
|
| 14 | 323 0460 | Cap |
Загрузка ...
|
|
| 15 | 323 5023 | Race ring |
Загрузка ...
|
|
| 16 | 323 6348 | Смазочный ниппель |
Загрузка ...
|
|
| 17 | 323 7601 | Felt ring with housing |
Загрузка ...
|
|
| 18 | 323 7685 | Gasket |
Загрузка ...
|
|
| 19 | 323 8180 | Oil seal |
Загрузка ...
|
|
| 20 | 375 1246 | O-ring |
Загрузка ...
|
|
| 21 | 375 1258 | O-ring |
Загрузка ...
|
|
| 22 | 408 8641 | Gear bed |
Загрузка ...
|
|
| 23 | 455 0723 | Rotor wave |
Загрузка ...
|
|
| 24 | 455 1535 | Gear wheel |
Загрузка ...
|
|
| 28 | 309 6047 | Expansion bush |
Загрузка ...
|
|
| 29 | 323 0311 | Vent cover |
Загрузка ...
|
|
| 30 | 375 1231 | O-ring |
Загрузка ...
|
|
| 31 | 375 2145 | Copper washer |
Загрузка ...
|
|
| 32 | 375 2196 | Vent plug |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
