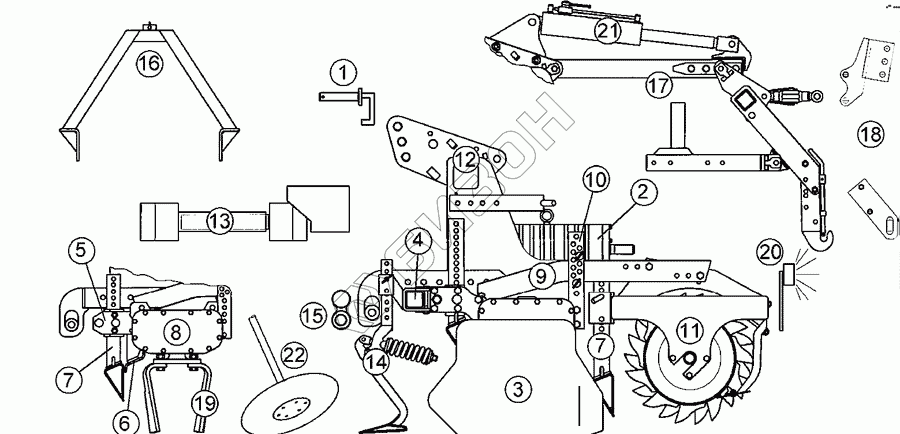

Графический каталог запасных частей к технике: Lemken Zirkon 9/300. Zirkon 9/300
1
1
2
3
3
3
3
4
5
5
6
7
7
7
7
7
8
9
9
10
11
11
11
11
11
11
11
11
11
11
11
11
11
12
13
13
14
14
14
15
15
15
15
16
17
17
17
17
17
18
18
18
19
19
19
19
19
19
19
19
20
20
21
21
21
21
21
21
21
21
21
22
22
22
22
22
22
22
22
22
22
22
22
22
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 313 7921 | Top link pin with chain |
Загрузка ...
|
|
| 1 | 313 7911 | Верхний штифт с цепью |
Загрузка ...
|
|
| 2 | 655 9510 | Gear box w. change gears |
Загрузка ...
|
|
| 3 | 608 4002 | Side plates |
Загрузка ...
|
|
| 3 | 608 4008 | Side plates |
Загрузка ...
|
|
| 3 | 608 4010 | Spring holder for side plates |
Загрузка ...
|
|
| 3 | 608 4012 | Spring holder for side plates |
Загрузка ...
|
|
| 4 | 608 6035 | Frame carrier f. track scraper |
Загрузка ...
|
|
| 5 | 608 6047 | Safety device |
Загрузка ...
|
|
| 5 | 608 6049 | Protection tubes |
Загрузка ...
|
|
| 6 | 608 6513 | Protection bar |
Загрузка ...
|
|
| 7 | 608 7809 | Holder for levelling bar |
Загрузка ...
|
|
| 7 | 608 7808 | Holder for levelling bar |
Загрузка ...
|
|
| 7 | 608 7807 | Holder for levelling bar |
Загрузка ...
|
|
| 7 | 608 6533 | Leveling bar |
Загрузка ...
|
|
| 8 | 608 8641 | Gear bed |
Загрузка ...
|
|
| 9 | 622 2882 | Carrier |
Загрузка ...
|
|
| 9 | 622 2886 | Carrier |
Загрузка ...
|
|
| 10 | 622 5607 | Adjuster |
Загрузка ...
|
|
| 11 | 622 6349 | Packer roller |
Загрузка ...
|
|
| 11 | 622 6760 | Trapeze packer roller |
Загрузка ...
|
|
| 11 | 622 6752 | Trapeze packer roller |
Загрузка ...
|
|
| 11 | 622 6739 | Trapeze packer roller |
Загрузка ...
|
|
| 11 | 622 6734 | Trapezering roller |
Загрузка ...
|
|
| 11 | 622 6728 | Trapezering roller |
Загрузка ...
|
|
| 11 | 622 6724 | Trapezering roller |
Загрузка ...
|
|
| 11 | 622 6711 | Trapezering roller |
Загрузка ...
|
|
| 11 | 622 6351 | Tube bar roller |
Загрузка ...
|
|
| 11 | 622 6345 | Packer roller |
Загрузка ...
|
|
| 11 | 622 6332 | Tube bar roller |
Загрузка ...
|
|
| 11 | 622 6328 | Flexi-Coil roller |
Загрузка ...
|
|
| 11 | 622 6722 | Trapezering roller |
Загрузка ...
|
|
| 12 | 640 8392 | Headstock |
Загрузка ...
|
|
| 13 | 670 5058 | PTO guard |
Загрузка ...
|
|
| 13 | 670 5055 | PTO guard |
Загрузка ...
|
|
| 14 | 557 2520 | Holder for track scraper |
Загрузка ...
|
|
| 14 | 557 4995 | Track scraper |
Загрузка ...
|
|
| 14 | 657 4990 | Track scraper with holder |
Загрузка ...
|
|
| 15 | 661 1330 | Lower link connection |
Загрузка ...
|
|
| 15 | 661 1332 | Lower link connection |
Загрузка ...
|
|
| 15 | 661 1336 | Lower link connection |
Загрузка ...
|
|
| 15 | 661 1338 | Lower link connection |
Загрузка ...
|
|
| 16 | 661 6166 | T.p.-linkage, triangular |
Загрузка ...
|
|
| 17 | 661 8364 | Fittings |
Загрузка ...
|
|
| 17 | 661 8450 | Hydraulic lift linkage |
Загрузка ...
|
|
| 17 | 661 8454 | Turnbuckle with chain |
Загрузка ...
|
|
| 17 | 661 8455 | Turnbuckle |
Загрузка ...
|
|
| 17 | 661 8360 | Fittings |
Загрузка ...
|
|
| 18 | 608 7804 | Carrier for tube bar roller |
Загрузка ...
|
|
| 18 | 661 8471 | Front headstock |
Загрузка ...
|
|
| 18 | 661 8475 | Parts for front mounting |
Загрузка ...
|
|
| 19 | 666 1117 | Blade tine |
Загрузка ...
|
|
| 19 | 666 1135 | Blade tine, hardfaced |
Загрузка ...
|
|
| 19 | 666 1126 | Blade tine |
Загрузка ...
|
|
| 19 | 666 1119 | Blade tine |
Загрузка ...
|
|
| 19 | 666 1118 | Blade tine |
Загрузка ...
|
|
| 19 | 666 1116 | Blade tine |
Загрузка ...
|
|
| 19 | 666 1115 | Blade tine |
Загрузка ...
|
|
| 19 | 666 1114 | Blade tine |
Загрузка ...
|
|
| 20 | 670 1632 | Carrier for light |
Загрузка ...
|
|
| 20 | 670 2011 | Lighting equipment with boards |
Загрузка ...
|
|
| 21 | 675 5207 | Hydraulic assembly DA |
Загрузка ...
|
|
| 21 | 675 8407 | HY-assembly track marker |
Загрузка ...
|
|
| 21 | 675 5221 | Conversion-set HY-SA |
Загрузка ...
|
|
| 21 | 675 5220 | Conversion-set HY-DA |
Загрузка ...
|
|
| 21 | 675 5212 | Conversion-set lift limiter |
Загрузка ...
|
|
| 21 | 675 5205 | Hydraulic assembly DA |
Загрузка ...
|
|
| 21 | 675 5202 | Hydraulic assembly SA |
Загрузка ...
|
|
| 21 | 675 5200 | Hydraulic assembly SA |
Загрузка ...
|
|
| 21 | 675 5210 | Conversion-set lift linkage |
Загрузка ...
|
|
| 22 | 682 1309 | Rods for track markers |
Загрузка ...
|
|
| 22 | 682 1307 | Changing-over, track marker |
Загрузка ...
|
|
| 22 | 682 1304 | Swivel bracket |
Загрузка ...
|
|
| 22 | 682 1302 | Swivel bracket |
Загрузка ...
|
|
| 22 | 682 1274 | Track marker |
Загрузка ...
|
|
| 22 | 682 1249 | Track marker |
Загрузка ...
|
|
| 22 | 657 2435 | Feeding disc |
Загрузка ...
|
|
| 22 | 657 2434 | Feeding disc |
Загрузка ...
|
|
| 22 | 657 2433 | Feeding disc |
Загрузка ...
|
|
| 22 | 657 2432 | Feeding disc |
Загрузка ...
|
|
| 22 | 582 1305 | Swivel bracket |
Загрузка ...
|
|
| 22 | 582 1304 | Swivel bracket |
Загрузка ...
|
|
| 22 | 582 1303 | Swivel bracket |
Загрузка ...
|
|
| 22 | 582 1302 | Swivel bracket |
Загрузка ...
|
|
| 22 | 582 1274 | Conversion set track marker |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
