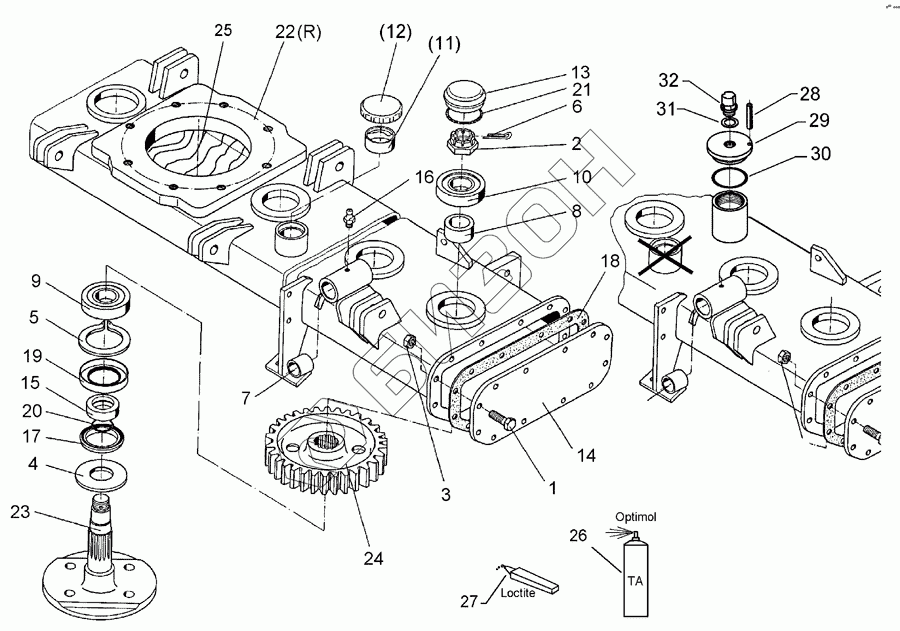

Графический каталог запасных частей к технике: Lemken Zirkon 9/400. Gear bed Zirkon 9/400

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 5005 Screw
Загрузка ...
2 303 0170 Castle nut
Загрузка ...
3 303 0933 Гайка шлицевая NM10-8 DIN985 Zn
Загрузка ...
4 305 6908 Washer
Загрузка ...
5 305 8946 Securing ring
Загрузка ...
6 311 7649 Колышек
Загрузка ...
7 317 3421 Расширительная втулка
Загрузка ...
8 317 7871 Distance ring
Загрузка ...
9 319 8599 Bearing
Загрузка ...
10 319 8642 Bearing
Загрузка ...
11 323 0301 Housing of cap
Загрузка ...
12 323 0310 Cap of tank
Загрузка ...
13 323 0370 Cover
Загрузка ...
14 323 0460 Cap
Загрузка ...
15 323 5023 Race ring
Загрузка ...
16 323 6348 Смазочный ниппель
Загрузка ...
17 323 7601 Felt ring with housing
Загрузка ...
18 323 7685 Gasket
Загрузка ...
19 323 8180 Oil seal
Загрузка ...
20 375 1246 O-ring
Загрузка ...
21 375 1258 O-ring
Загрузка ...
22 408 8642 Gear bed
Загрузка ...
23 455 0723 Rotor wave
Загрузка ...
24 455 1535 Gear wheel
Загрузка ...
25 877 1591
Загрузка ...
26 877 1600
Загрузка ...
27 886 3000 Loctite 4100
Загрузка ...
28 309 6047 Expansion bush
Загрузка ...
29 323 0311 Vent cover
Загрузка ...
30 375 1231 O-ring
Загрузка ...
31 375 2145 Copper washer
Загрузка ...
32 375 2196 Vent plug
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
