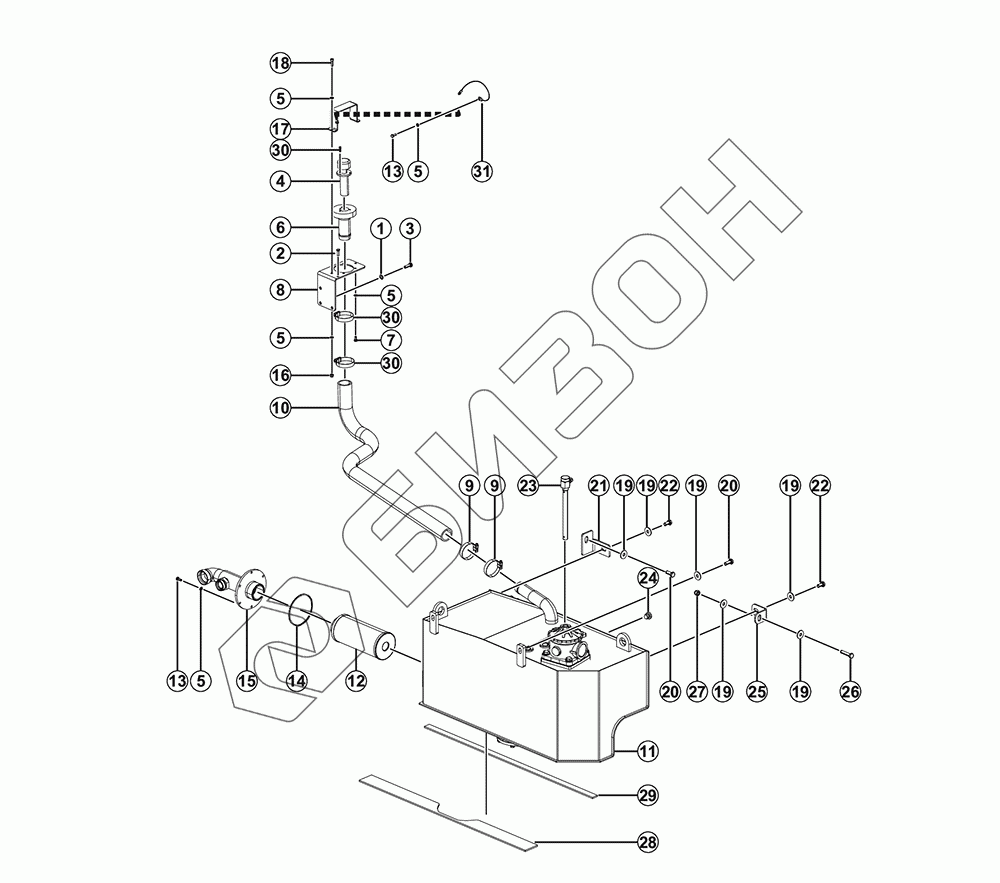

Графический каталог запасных частей к технике: LGMG H625. Гидравлический масляный бак в сборе
1
2
3
4
5
5
5
5
5
6
7
8
9
9
10
11
12
13
13
14
15
16
17
18
19
19
19
19
19
19
20
20
21
22
22
23
24
25
26
27
28
29
30
30
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4015010280 | Шайба gb97.1-8flznyc-480 |
Загрузка ...
|
|
| 2 | 4011010744 | Болт gb5783-m6x20flznyc-8.8-480 |
Загрузка ...
|
|
| 3 | 4011010743 | Болт gb5783-m8x25flznyc-8.8-480 |
Загрузка ...
|
|
| 4 | 4120001427 | Воздушный фильтр ef2-32 |
Загрузка ...
|
|
| 5 | 4015010284 | Шайба gb97.1-6flznyc-480 |
Загрузка ...
|
|
| 6 | 25100008202 | Сиденье для установки воздушного фильтра |
Загрузка ...
|
|
| 7 | 4011010716 | Болт gb5783-m6x12flznyc-8.8-480 |
Загрузка ...
|
|
| 8 | 25100010352 | Кронштейн крепления воздушного фильтра |
Загрузка ...
|
|
| 9 | 4017000007 | Хомут для шланга jb8870-d60 |
Загрузка ...
|
|
| 10 | 25100011191 | Трубка |
Загрузка ...
|
|
| 11 | 25100010324 | Гидробак поставляется в собранном виде |
Загрузка ...
|
|
| 12 | 4120711697 | Фильтр для всасывания масла WF-16CX100 |
Загрузка ...
|
|
| 13 | 4011010747 | Болт gb5783-m6x16flznyc-8.8-480 |
Загрузка ...
|
|
| 14 | 4030000619 | Кольцо уплотнительное gb3452.1-109x3.55g |
Загрузка ...
|
|
| 15 | 25100008512 | Фланец для всасывания масла |
Загрузка ...
|
|
| 16 | 4013010300 | Гайка gb889.1-m6flznyc-8-480 |
Загрузка ...
|
|
| 17 | 25100011211 | Сварка защитной оболочки |
Загрузка ...
|
|
| 18 | 4014010132 | Винт gb70.1-m6x20flznyc-8.8-480 |
Загрузка ...
|
|
| 19 | 4015010278 | Шайба gb96.1-10flznyc-480 |
Загрузка ...
|
|
| 20 | 4011010722 | Болт gb5783-m10x25flznyc-8.8-480 |
Загрузка ...
|
|
| 21 | 25100008551 | Монтажная пластина масляного бака RR |
Загрузка ...
|
|
| 22 | 4011010748 | Болт gb5783-m10x20flznyc-8.8-480 |
Загрузка ...
|
|
| 23 | 4120715241 | Датчик уровня масла CT5050 |
Загрузка ...
|
|
| 24 | 4120704862 | Штекер |
Загрузка ...
|
|
| 25 | 25100008561 | Монтажная пластина масляного бака FR |
Загрузка ...
|
|
| 26 | 4011011046 | Болт gb5783-m10x45flznyc-8.8-480 |
Загрузка ...
|
|
| 27 | 4013010296 | Гайка gb889.1-m10flznyc-8 |
Загрузка ...
|
|
| 28 | 25100010331 | Резиновая лента Lwr |
Загрузка ...
|
|
| 29 | 25100008451 | Резиновая лента Upr |
Загрузка ...
|
|
| 30 | 4017000017 | Хомут для шланга jb8870-d70 |
Загрузка ...
|
|
| 31 | 25100010891 | Цепь Ф1,5*200 (полосовая сталь) |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
