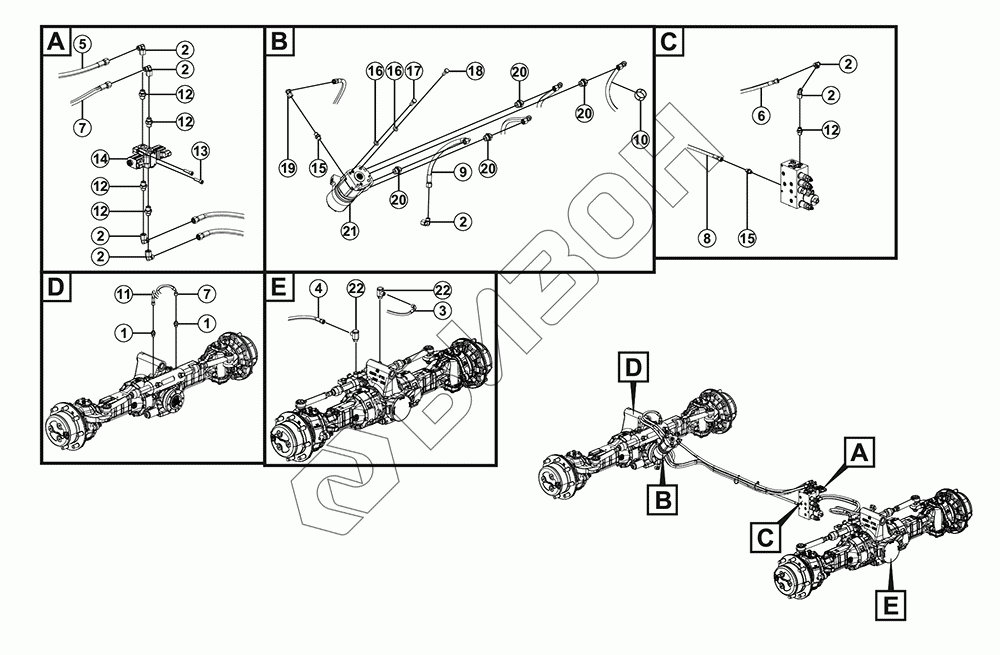

Графический каталог запасных частей к технике: LGMG H625. Гидравлический узел рулевого управления
1
1
2
2
2
2
2
2
2
3
4
5
6
7
7
8
9
10
11
12
12
12
12
12
13
14
15
15
16
16
17
18
19
20
20
20
20
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4120708990 | Шарнир |
Загрузка ...
|
|
| 2 | 4120001166 | Фитинг ew10lomdcf |
Загрузка ...
|
|
| 3 | 4120711749 | Шланг FC402CACF101005-1100 |
Загрузка ...
|
|
| 4 | 4120714814 | Шланг FC402CACA101005-1000 |
Загрузка ...
|
|
| 5 | 4120711746 | Шланг FC402CACE101005-1850 |
Загрузка ...
|
|
| 6 | 4120709121 | Шланг F481CACE101005-1850 |
Загрузка ...
|
|
| 7 | 4120714816 | Шланг FC402CACE101005-2100 |
Загрузка ...
|
|
| 8 | 4120711919 | Шланг F481CACA080804-1820 |
Загрузка ...
|
|
| 9 | 4120709263 | Труба |
Загрузка ...
|
|
| 10 | 4120709418 | Плетеная оболочка FBHT-125*300 |
Загрузка ...
|
|
| 11 | 4120714815 | Шланг F481CACE101005-1250 |
Загрузка ...
|
|
| 12 | 4120001165 | Фитинг ge10lr3/8edomdcf |
Загрузка ...
|
|
| 13 | 4014010179 | Винт gb70.1-m8x30flznyc-8.8-480 |
Загрузка ...
|
|
| 14 | 4120706841 | Клапан переключения режимов рулевого управления R933008315 |
Загрузка ...
|
|
| 15 | 4120001170 | Фитинг ge08lredomdcf |
Загрузка ...
|
|
| 16 | 4015010339 | Шайба gb97.1-10flznyc-300hv-480 |
Загрузка ...
|
|
| 17 | 4011010845 | Болт gb5783-m10x25flznyc-10.9-480 |
Загрузка ...
|
|
| 18 | 4011010880 | Болт GB5783-M10*20fl Znyc-10.9-480 |
Загрузка ...
|
|
| 19 | 4190000698 | Установка ew08lomda3c |
Загрузка ...
|
|
| 20 | 4120001181 | Шарнир GE10LR1/2EDOMDCF |
Загрузка ...
|
|
| 21 | 4120711542 | Рулевой механизм Xcel45-80/205 |
Загрузка ...
|
|
| 22 | 4120714811 | Шарнирное соединение SWVE10LM18*1,5KDSOMD |
Загрузка ...
|
