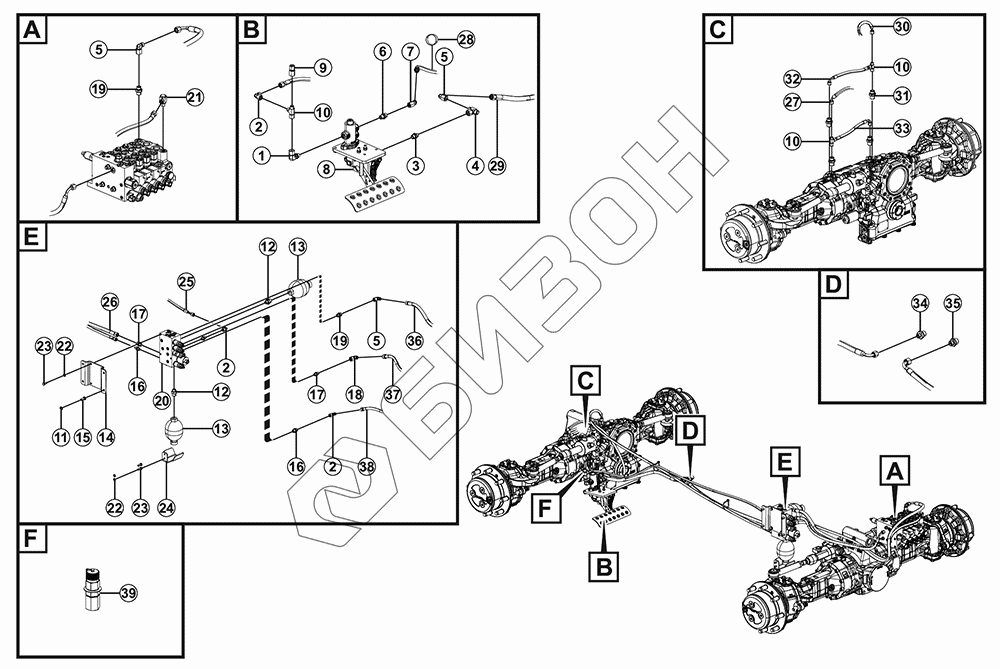

Графический каталог запасных частей к технике: LGMG H625. Рабочий тормоз в сборе
1
2
2
2
3
4
5
5
5
6
7
8
9
10
10
10
11
12
12
13
13
14
15
16
16
17
17
18
19
19
20
21
22
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4120707230 | Локтевой ниппель |
Загрузка ...
|
|
| 2 | 4190000698 | Установка ew08lomda3c |
Загрузка ...
|
|
| 3 | 4120704961 | Фитинг, hydraulic ge08l9/16unfomdcf |
Загрузка ...
|
|
| 4 | 4120709423 | Тройник ET10LOMDA3C |
Загрузка ...
|
|
| 5 | 4120001166 | Фитинг ew10lomdcf |
Загрузка ...
|
|
| 6 | 4120704977 | Шарнир GE10L9/16UNFOMD |
Загрузка ...
|
|
| 7 | 4120706262 | Шарнир |
Загрузка ...
|
|
| 8 | 25060004212 | Педаль тормоза в сборе |
Загрузка ...
|
|
| 9 | 4120706924 | Переходное соединение MAVE08LR |
Загрузка ...
|
|
| 10 | 4190000208 | Тройниковый фитинг el08lomda3c |
Загрузка ...
|
|
| 11 | 4015010339 | Шайба gb97.1-10flznyc-300hv-480 |
Загрузка ...
|
|
| 12 | 4120706927 | Шарнир 1B-04-08/2WD |
Загрузка ...
|
|
| 13 | 4120711561 | Аккумулятор AD-A-0.35/210-1-1 |
Загрузка ...
|
|
| 14 | 25060005221 | Кронштейн заправочного клапана 200*168*29*5 |
Загрузка ...
|
|
| 15 | 4011010722 | Болт gb5783-m10x25flznyc-8.8-480 |
Загрузка ...
|
|
| 16 | 4120001170 | Фитинг ge08lredomdcf |
Загрузка ...
|
|
| 17 | 4120001224 | Фитинг ge12lredomdcf |
Загрузка ...
|
|
| 18 | 4129900314 | Фитинг ew12lomda3c |
Загрузка ...
|
|
| 19 | 4120001165 | Фитинг ge10lr3/8edomdcf |
Загрузка ...
|
|
| 20 | 4120713413 | Заправочный клапан ST5036-AB00 |
Загрузка ...
|
|
| 21 | 4120705361 | Шарнирное соединение WH08LRKDSOMDCF |
Загрузка ...
|
|
| 22 | 4015010280 | Шайба gb97.1-8flznyc-480 |
Загрузка ...
|
|
| 23 | 4011010711 | Болт gb5783-m8x20flznyc-8.8-480 |
Загрузка ...
|
|
| 24 | 25060004101 | Щит |
Загрузка ...
|
|
| 25 | 4120714805 | Шланг F481CACE080805-1650 |
Загрузка ...
|
|
| 26 | 4120705004 | Шланг F481CACF121206-750 |
Загрузка ...
|
|
| 27 | 4120714803 | Шланг F481CACE080805-1150 |
Загрузка ...
|
|
| 28 | 4120709418 | Плетеная оболочка FBHT-125*300 |
Загрузка ...
|
|
| 29 | 4120714827 | Шланг F481CACF101006-650 |
Загрузка ...
|
|
| 30 | 4120714804 | Шланг FC402CACE080805-2050 |
Загрузка ...
|
|
| 31 | 4120706928 | Шарнир GEO08LM10*1OMDCF |
Загрузка ...
|
|
| 32 | 4120715368 | Шланг FC402CACA080804-290 |
Загрузка ...
|
|
| 33 | 4120715157 | Шланг FC402CACA080804-320 |
Загрузка ...
|
|
| 34 | 4120001181 | Шарнир GE10LR1/2EDOMDCF |
Загрузка ...
|
|
| 35 | 4120001373 | Фитинг ge12lr1/2edomdcf |
Загрузка ...
|
|
| 36 | 4120713866 | Шланг F481CACF101006-1550 |
Загрузка ...
|
|
| 37 | 4120713863 | Шланг F481CACF120805-950 |
Загрузка ...
|
|
| 38 | 4120711108 | Шланг F481CACA080804-1350 |
Загрузка ...
|
|
| 39 | 4120001292 | Соединение для измерения давления VKA3/08LCF |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
