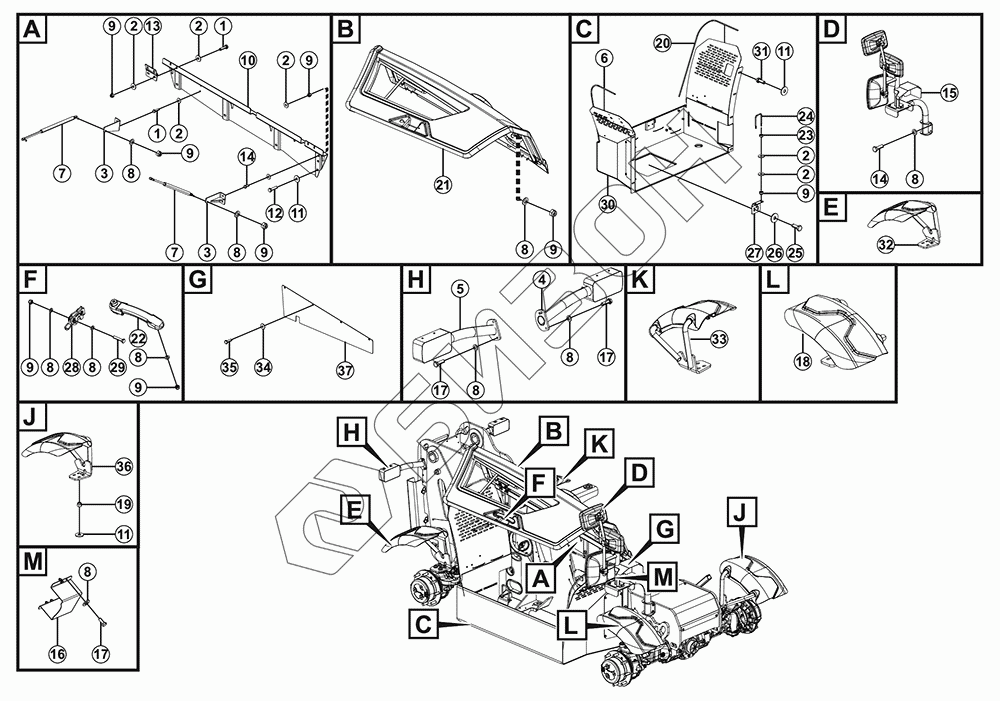

Графический каталог запасных частей к технике: LGMG H625. Сборка крышки
1
1
2
2
2
2
2
2
3
3
4
5
6
7
7
8
8
8
8
8
8
8
8
8
8
9
9
9
9
9
9
9
9
10
11
11
11
12
13
14
14
15
16
17
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4011010708 | Болт gb5783-m8x30flznyc-8.8-480 |
Загрузка ...
|
|
| 2 | 4015010289 | Шайба gb96.1-8flznyc-480 |
Загрузка ...
|
|
| 3 | 25290039143 | Кронштейн газовой пружины |
Загрузка ...
|
|
| 4 | 25290033141 | Лампа LH RR в сборе |
Загрузка ...
|
|
| 5 | 25290030261 | Комплект ламп RH RR |
Загрузка ...
|
|
| 6 | 4190705059 | Уплотнительная лента 490747-1370mm |
Загрузка ...
|
|
| 7 | 25290042241 | Газовая пружина |
Загрузка ...
|
|
| 8 | 4015010280 | Шайба gb97.1-8flznyc-480 |
Загрузка ...
|
|
| 9 | 4013010297 | Гайка gb889.1-m8flznyc-8-480 |
Загрузка ...
|
|
| 10 | 25290039094 | Укрытие для капота |
Загрузка ...
|
|
| 11 | 4015010286 | Шайба gb96.1-12flznyc-480 |
Загрузка ...
|
|
| 12 | 4011010824 | Болт gb5783-m12x20flznyc-8-480 |
Загрузка ...
|
|
| 13 | 25180004991 | Петля |
Загрузка ...
|
|
| 14 | 4011010743 | Болт gb5783-m8x25flznyc-8.8-480 |
Загрузка ...
|
|
| 15 | 25290044122 | Зеркало заднего вида RH в сборе |
Загрузка ...
|
|
| 16 | 25290042771 | Пластина |
Загрузка ...
|
|
| 17 | 4011010711 | Болт gb5783-m8x20flznyc-8.8-480 |
Загрузка ...
|
|
| 18 | 25290030401 | Крыло RH FR в сборе |
Загрузка ...
|
|
| 19 | 4013010301 | Гайка gb889.1-m12flznyc-8-480 |
Загрузка ...
|
|
| 20 | 4190705058 | Уплотнительная лента 490747-1170mm |
Загрузка ...
|
|
| 21 | 25290039741 | Капот в сборе |
Загрузка ...
|
|
| 22 | 4190705056 | Наружная рукоятка в сборе |
Загрузка ...
|
|
| 23 | 4013010291 | Гайка gb6170-m8flznyc-8-480 |
Загрузка ...
|
|
| 24 | 25290039132 | Запорная планка |
Загрузка ...
|
|
| 25 | 4011010722 | Болт gb5783-m10x25flznyc-8.8-480 |
Загрузка ...
|
|
| 26 | 4015010278 | Шайба gb96.1-10flznyc-480 |
Загрузка ...
|
|
| 27 | 25290039102 | Кронштейн запорной планки |
Загрузка ...
|
|
| 28 | 4190705114 | Однороторный замок Trimark 52334-01 |
Загрузка ...
|
|
| 29 | 4011010726 | Болт gb5783-m8x40flznyc-8.8-480 |
Загрузка ...
|
|
| 30 | 25290048181 | E |
Загрузка ...
|
|
| 31 | 4011011038 | Болт gb5783-m12x25flznyc-8.8-480 |
Загрузка ...
|
|
| 32 | 25290030432 | Крыло RH RR в сборе |
Загрузка ...
|
|
| 33 | 25290030372 | Крыло LH RR в сборе |
Загрузка ...
|
|
| 34 | 4015010296 | Шайба gb96.1-6flznyc-480 |
Загрузка ...
|
|
| 35 | 4011010744 | Болт gb5783-m6x20flznyc-8.8-480 |
Загрузка ...
|
|
| 36 | 25290030311 | Крыло LH FR в сборе |
Загрузка ...
|
|
| 37 | 25290046471 | Резиновая пластина |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
