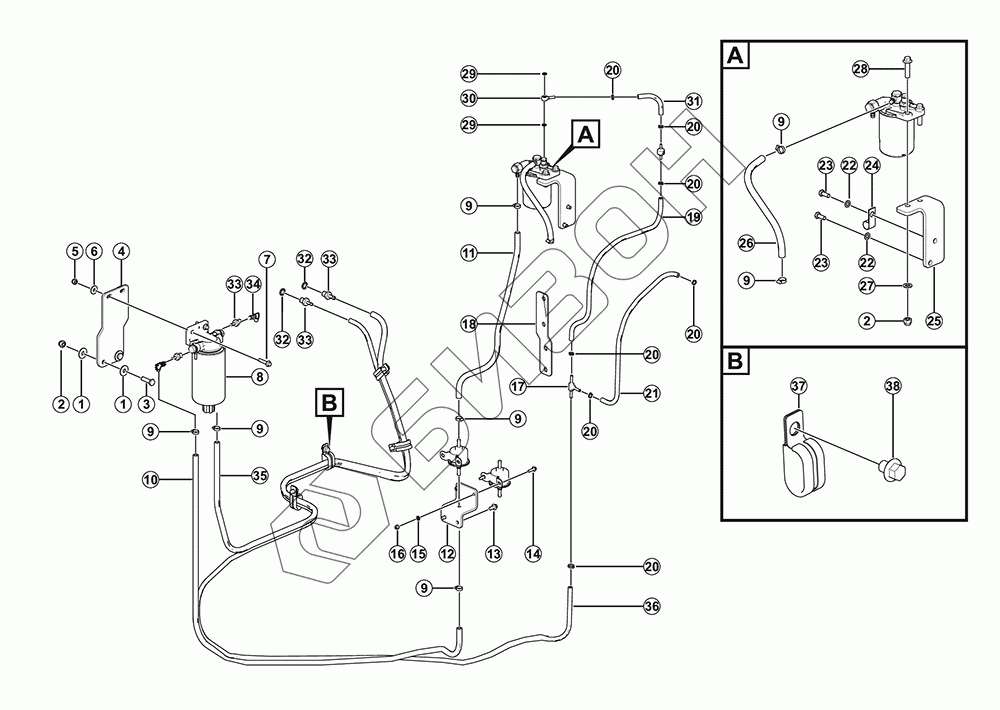

Графический каталог запасных частей к технике: LGMG H625. Узел подачи топлива в двигатель
1
1
2
2
3
4
5
6
7
8
9
9
9
9
9
9
9
10
11
12
13
14
15
16
17
18
19
20
20
20
20
20
20
20
21
22
22
23
23
24
25
26
27
28
29
29
30
31
32
32
33
33
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4015010278 | Шайба gb96.1-10flznyc-480 |
Загрузка ...
|
|
| 2 | 4013010296 | Гайка gb889.1-m10flznyc-8 |
Загрузка ...
|
|
| 3 | 4011010727 | Болт gb5783-m10x35flznyc-8.8-480 |
Загрузка ...
|
|
| 4 | 25590000781 | Крепежная пластина 238*100*25 |
Загрузка ...
|
|
| 5 | 4013010297 | Гайка gb889.1-m8flznyc-8-480 |
Загрузка ...
|
|
| 6 | 4015010289 | Шайба gb96.1-8flznyc-480 |
Загрузка ...
|
|
| 7 | 4011011020 | Болт GB16674.1-M8*35flZnyc-8.8-480 |
Загрузка ...
|
|
| 8 | 4190707419 | Фильтр грубой очистки топлива S110070303 |
Загрузка ...
|
|
| 9 | 4017010173 | Хомут для шланга JB8870-D16 |
Загрузка ...
|
|
| 10 | 4049010318 | Шланг LZB103-8*850-P |
Загрузка ...
|
|
| 11 | 4049010129 | Топливная трубка LZB103-8*550-P |
Загрузка ...
|
|
| 12 | 25590001361 | Кронштейн для крепления электронного насоса |
Загрузка ...
|
|
| 13 | 4011010964 | Болт gb16674-m8x16flznyc-8.8-480 |
Загрузка ...
|
|
| 14 | 4011010757 | Болт gb16674-m6x20flznyc-8.8 |
Загрузка ...
|
|
| 15 | 4015010284 | Шайба gb97.1-6flznyc-480 |
Загрузка ...
|
|
| 16 | 4013010300 | Гайка gb889.1-m6flznyc-8-480 |
Загрузка ...
|
|
| 17 | 25010026341 | Трехстороннее соединение для возврата масла 6-6-6 |
Загрузка ...
|
|
| 18 | 25590000962 | Кронштейн для крепления |
Загрузка ...
|
|
| 19 | 4049010276 | Топливный шланг LZB103-5*600-P |
Загрузка ...
|
|
| 20 | 4017000040 | Хомут для шланга jb8870-d12 |
Загрузка ...
|
|
| 21 | 4049010345 | Топливный шланг LZB103-5*550-P |
Загрузка ...
|
|
| 22 | 4015010280 | Шайба gb97.1-8flznyc-480 |
Загрузка ...
|
|
| 23 | 4011010711 | Болт gb5783-m8x20flznyc-8.8-480 |
Загрузка ...
|
|
| 24 | 4190707969 | Зажим R-D20-M10 |
Загрузка ...
|
|
| 25 | 25590000791 | Кронштейн L-образный 148*100*60 |
Загрузка ...
|
|
| 26 | 4049010127 | Топливная трубка LZB103-8*350-P |
Загрузка ...
|
|
| 27 | 4015010339 | Шайба gb97.1-10flznyc-300hv-480 |
Загрузка ...
|
|
| 28 | 4011011086 | Болт gb16674-m10x40flzny-8.8-480 |
Загрузка ...
|
|
| 29 | 4030100144 | Шайба JB1002-8-T1.5 |
Загрузка ...
|
|
| 30 | 25010026331 | Шарнир возврата масла M8-D6 |
Загрузка ...
|
|
| 31 | 4049010111 | Топливная трубка LZB103-5*150-P |
Загрузка ...
|
|
| 32 | 4015000121 | Шайба jb982-14 |
Загрузка ...
|
|
| 33 | 25590001101 | Шарнир M14*1.5-9.49 |
Загрузка ...
|
|
| 34 | 4110705762 | Быстроразъемное соединение SAEJ2044-9.49-8.0*10.0(3/8)-90° |
Загрузка ...
|
|
| 35 | 25590001351 | Топливопровод ID8-9.49-0°-2200 мм |
Загрузка ...
|
|
| 36 | 25590001111 | Топливопровод ID5-9.49-0° |
Загрузка ...
|
|
| 37 | 4190707977 | Зажим R-типа с двойным отверстием R-D21*2-M10 |
Загрузка ...
|
|
| 38 | 4011011568 | Болт GB16674.1-M10*12flZnyc-8.8-480 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
