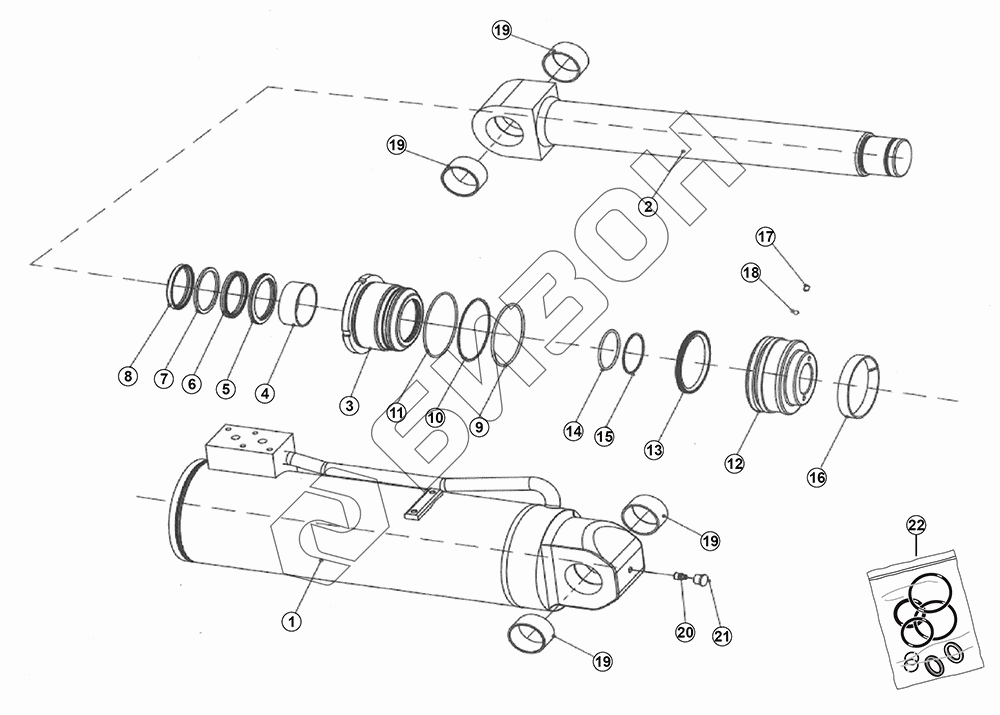

Графический каталог запасных частей к технике: LGMG HA735. Гидроцилиндр 140*70*375-670
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Hyd cyl barrel assy 24A333023 (D140*591L) | Комплект ствола гидроцилиндра 24A333023 (D140*591L) |
Загрузка ...
|
|
| 2 | Piston rod assy 24A312149 (R47.5*D70*80W*575L) | Шток поршня в сборе 24A312149 (R47.5*D70*80W*575L) |
Загрузка ...
|
|
| 3 | Hyd cyl head 24A370224 (D140*D70*62L) | Головка гидроцилиндра 24A370224 (D140*D70*62L) |
Загрузка ...
|
|
| 4 | Support ring 24G30703C(70*75*15) | Опорное кольцо 24G30703C(70*75*15) |
Загрузка ...
|
|
| 5 | Buffer seal 24H007004 (70*85.5*6.3) | Буферное уплотнение 24H007004 (70*85,5*6,3) |
Загрузка ...
|
|
| 6 | Piston rod seal 24F207003 ( 78080*6 ) | Уплотнение штока поршня 24F207003 ( 78080*6 ) |
Загрузка ...
|
|
| 7 | Backup ring 24E00701C 7 780*3*3 ) | Резервное кольцо 24E00701C 7 780*3*3 ) |
Загрузка ...
|
|
| 8 | Dust seal 24D507002 (70*80*6/8) | Пылезащитное уплотнение 24D507002 (70*80*6/8) |
Загрузка ...
|
|
| 9 | O-ring 24K11350A | Кольцо уплотнительное 24K11350A |
Загрузка ...
|
|
| 10 | O-ring backup ring 24M31412C | Опорное кольцо 24M31412C |
Загрузка ...
|
|
| 11 | O-ring 24K314001 | Кольцо уплотнительное 24K314001 |
Загрузка ...
|
|
| 12 | Piston 24A380247 (D140*67L) | Поршень 24A380247 (D140*67L) |
Загрузка ...
|
|
| 13 | Piston seal 24P314003 (140*117*16) | Уплотнение поршня 24P314003 (140*117*16) |
Загрузка ...
|
|
| 14 | O-ring 24K10700A (69.4*3.1 ) | Кольцо уплотнительное 24K10700A (69.4*3.1 ) |
Загрузка ...
|
|
| 15 | O-ring backup ring 24M10750C 7 *0.7^75*'1.25 ) | Опорное кольцо 24M10750C 7 *0.7*75*''1.25 ) |
Загрузка ...
|
|
| 16 | 4120707924015 | Опорное кольцо 24G21401C |
Загрузка ...
|
|
| 17 | Steel ball 402200003 (D5) | Стальной шар 402200003 (D5) |
Загрузка ...
|
|
| 18 | Screw 401700157 (M8*16) | Винт 401700157 (M8*16) |
Загрузка ...
|
|
| 19 | 4120711516003 | Втулка вала 24A351226 (5050) |
Загрузка ...
|
|
| 20 | 4120711516023 | Смазочный ниппель 403200006 (M10*1) |
Загрузка ...
|
|
| 21 | 4120710667014 | Колпачок для форсунок 24W700310 (M10*1) |
Загрузка ...
|
|
| 22 | 4120713576008 | Комплект уплотнений гидроцилиндра верхнего уровня 24A301226S |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
