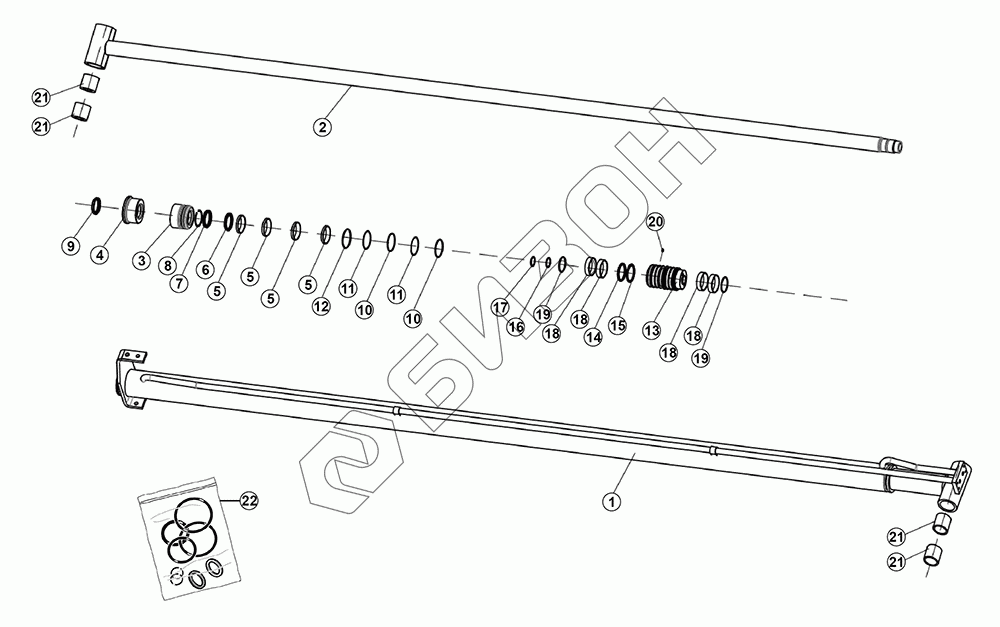

Графический каталог запасных частей к технике: LGMG HA735. Гидроцилиндр выдвижения 80*50*2637-3318
1
2
3
4
5
5
5
5
6
7
8
9
10
10
11
11
12
13
14
15
16
17
18
18
18
18
19
19
20
21
21
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Cylinder barrel 24A331805 (D80*3114L) | Бочонок цилиндра 24A331805 (D80*3114L) |
Загрузка ...
|
|
| 2 | Piston rod assy 24A311323 (R35*D50*135W*3010L) | Шток поршня в сборе 24A311323 (R35*D50*135W*3010L) |
Загрузка ...
|
|
| 3 | Cylinder head 24A370132 (D80*D50*60L) | Головка блока цилиндров 24A370132 (D80*D50*60L) |
Загрузка ...
|
|
| 4 | Gland 24A370133 (D80*D50*48L) | Сальник 24A370133 (D80*D50*48L) |
Загрузка ...
|
|
| 5 | Guide ring 24G30501C (50*55*9.7) | Направляющее кольцо 24G30501C (50*55*9,7) |
Загрузка ...
|
|
| 6 | Buffer seal 24H005004 (50*65.5*6.3) | Буферное уплотнение 24H005004 (50*65,5*6,3) |
Загрузка ...
|
|
| 7 | Piston rod seal 24F205003 (50*60*6) | Уплотнение штока поршня 24F205003 (50*60*6) |
Загрузка ...
|
|
| 8 | U-ring backup ring 24E00502C (50*60*3) | Резервное U-образное кольцо 24E00502C (50*60*3) |
Загрузка ...
|
|
| 9 | Dust seal 24D505002 (50*58*5/6.5) | Пылезащитное уплотнение 24D505002 (50*58*5/6,5) |
Загрузка ...
|
|
| 10 | O-ring 24K10750A (74.4*3.1) | Кольцо уплотнительное 24K10750A (74.4*3.1) |
Загрузка ...
|
|
| 11 | O-ring backup ring 24M30810C (76*81*1.25) | Опорное кольцо 24M30810C (76*81*1.25) |
Загрузка ...
|
|
| 12 | O-ring 24K308001 (80*2.65) | Кольцо уплотнительное 24K308001 (80*2.65) |
Загрузка ...
|
|
| 13 | Piston 24A380115 (D80*128L) | Поршень 24A380115 (D80*128L) |
Загрузка ...
|
|
| 14 | Piston seal 24P308003 (80*65*11) | Уплотнение поршня 24P308003 (80*65*11) |
Загрузка ...
|
|
| 15 | Piston seal 24P008000 (80*64.9*6.3) | Уплотнение поршня 24P008000 (80*64.9*6.3) |
Загрузка ...
|
|
| 16 | O-ring 24K10400A (39.4*3.1) | Кольцо уплотнительное 24K10400A (39.4*3.1) |
Загрузка ...
|
|
| 17 | O-ring backup ring 24M10450C (40.2*45*1.25) | Опорное кольцо 24M10450C (40,2*45*1,25) |
Загрузка ...
|
|
| 18 | Guide ring 24G20801C (80*75*9.7) | Направляющее кольцо 24G20801C (80*75*9,7) |
Загрузка ...
|
|
| 19 | Containment ring 24N008015 (80*72*4) | Кольцо защитное 24N008015 (80*72*4) |
Загрузка ...
|
|
| 20 | Screw 401700142 (8*8*16 ) | Винт 401700142 (8*8*16 ) |
Загрузка ...
|
|
| 21 | 4120710666002 | Втулка вала 24C046190 |
Загрузка ...
|
|
| 22 | 4120710666001 | Комплект уплотнений 24A300927S |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
