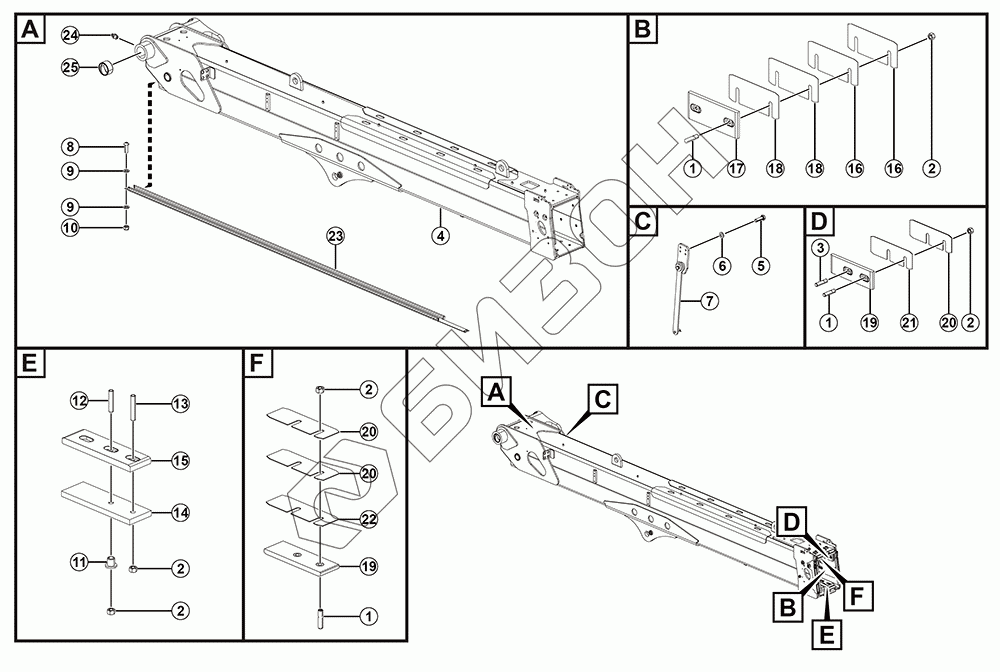

Графический каталог запасных частей к технике: LGMG HA735. Установка регулировочных пластин и слайдеров
1
1
1
2
2
2
2
2
4
5
6
7
8
9
9
10
11
12
13
14
15
16
16
17
18
18
19
19
20
20
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4014010496 | Винт GB77-M12*50flZnyc-45H-480 |
Загрузка ...
|
|
| 2 | 4013010295 | Гайка gb6170-m12flznyc-8-480 |
Загрузка ...
|
|
| 3 | 4014010494 | Винт GB77-M12*40flZnyc-45H-480 |
Загрузка ...
|
|
| 4 | 25220071622 | Первичная штанга (сварка) |
Загрузка ...
|
|
| 5 | 4011010958 | Болт GB5783-M5*16flZnyc-8.8-480 |
Загрузка ...
|
|
| 6 | 4015010283 | Шайба gb97.1-5flznyc-480 |
Загрузка ...
|
|
| 7 | Angle assembly | Угловая сборка |
Загрузка ...
|
|
| 8 | 4014010705 | Винт GB70.2-M8*25flZnyc-8.8-480 |
Загрузка ...
|
|
| 9 | 4015010280 | Шайба gb97.1-8flznyc-480 |
Загрузка ...
|
|
| 10 | 4013010297 | Гайка gb889.1-m8flznyc-8-480 |
Загрузка ...
|
|
| 11 | 25220021802 | Блок заглушек 1 |
Загрузка ...
|
|
| 12 | 4014010498 | Винт GB77-M12*60flZnyc-45H-480 |
Загрузка ...
|
|
| 13 | 4014010500 | Винт GB77-M12*70flZnyc-45H-480 |
Загрузка ...
|
|
| 14 | 25220021792 | Опорная пластина 2 |
Загрузка ...
|
|
| 15 | 25220021764 | Ползунок в сборе 2 |
Загрузка ...
|
|
| 16 | 25220083131 | Регулировочная прокладка 85 * 212-1 |
Загрузка ...
|
|
| 17 | 25220083111 | Ползун в сборе 85 * 212 |
Загрузка ...
|
|
| 18 | 25220083151 | Регулировочная прокладка 85 * 212-0,5 |
Загрузка ...
|
|
| 19 | 25220021664 | Ползунок в сборе 1 |
Загрузка ...
|
|
| 20 | 25220072171 | Клин 50*200*2 |
Загрузка ...
|
|
| 21 | 25220072181 | Клин 50*200*1 |
Загрузка ...
|
|
| 22 | 25220081521 | Регулировочная прокладка 50 * 200-0.5 |
Загрузка ...
|
|
| 23 | Guardrail | Ограждение |
Загрузка ...
|
|
| 24 | 4030000065 | Чашка для смазки jb7940.1-m10x1 |
Загрузка ...
|
|
| 25 | 25220021963 | Втулка вала 70*80*40 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
