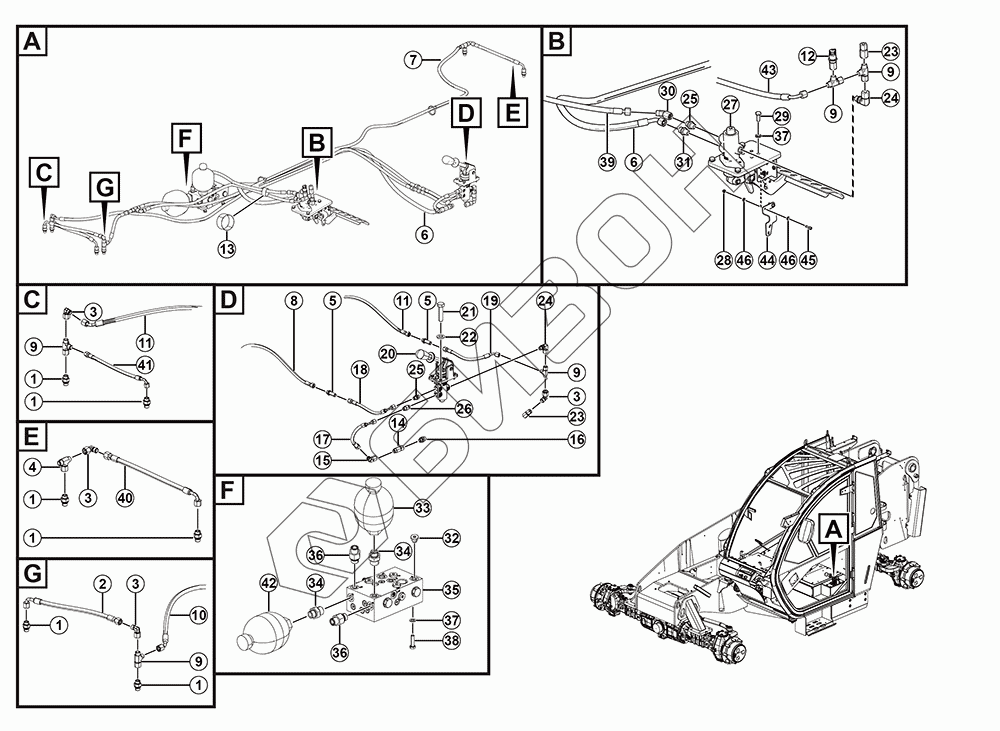

Графический каталог запасных частей к технике: LGMG HA735. Узел рабочего тормоза
1
1
1
1
1
1
2
3
3
3
3
4
5
5
6
6
7
8
9
9
9
9
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
34
35
36
36
37
37
38
39
43
44
45
46
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4120708989 | Шарнир GEO08LM14*1.5OMDCF |
Загрузка ...
|
|
| 2 | 4120714600 | Шланг FC402CACF080805-380 |
Загрузка ...
|
|
| 3 | 4190000698 | Установка ew08lomda3c |
Загрузка ...
|
|
| 4 | 4120704927 | Трехсторонний комбинированный разъем ET08LOMDCF |
Загрузка ...
|
|
| 5 | 4120704926 | Ниппель sv08lomdcf |
Загрузка ...
|
|
| 6 | 4120713078 | Шланг F481CACE101006-1950 |
Загрузка ...
|
|
| 7 | 4120714604 | Шланг FC402CACE080805-2950 |
Загрузка ...
|
|
| 8 | 4120714659 | Шланг FC402CACF080805-1400 |
Загрузка ...
|
|
| 9 | 4190000208 | Тройниковый фитинг el08lomda3c |
Загрузка ...
|
|
| 10 | 4120714603 | Шланг FC402CACE080805-230 |
Загрузка ...
|
|
| 11 | 4120714602 | Шланг FC402CACE080805-2300 |
Загрузка ...
|
|
| 12 | 4120001292 | Соединение для измерения давления VKA3/08LCF |
Загрузка ...
|
|
| 13 | 4120709418 | Плетеная оболочка FBHT-125*300 |
Загрузка ...
|
|
| 14 | 4120001168 | Three-way jiont |
Загрузка ...
|
|
| 15 | 4120001378 | Шарнир EV10LOMDCF |
Загрузка ...
|
|
| 16 | 4120001165 | Фитинг ge10lr3/8edomdcf |
Загрузка ...
|
|
| 17 | 4120714707 | Шланг FC402CACF100805-280 |
Загрузка ...
|
|
| 18 | 4120714843 | Шланг FC402CACF080805-360 |
Загрузка ...
|
|
| 19 | 4120714606 | Шланг FC402CACE080805-315 |
Загрузка ...
|
|
| 20 | 4120713174 | Рычаг управления ручным тормозом GL8Z1-LV ( 30 ) -028 |
Загрузка ...
|
|
| 21 | 4011010731 | Болт gb5783-m6x25flznyc-8.8-480 |
Загрузка ...
|
|
| 22 | 4015010284 | Шайба gb97.1-6flznyc-480 |
Загрузка ...
|
|
| 23 | 4120706924 | Переходное соединение MAVE08LR |
Загрузка ...
|
|
| 24 | Adjustable joint WEE08L9/ 16UNFOROMDCF | Регулируемый шарнир WEE08L9/ 16UNFOROMDCF |
Загрузка ...
|
|
| 25 | 4120704961 | Фитинг, hydraulic ge08l9/16unfomdcf |
Загрузка ...
|
|
| 26 | 4120708712 | Повышенное соединение GE08L9/16UNFOMDCF-H35 |
Загрузка ...
|
|
| 27 | 25060004211 | Педаль тормоза в сборе |
Загрузка ...
|
|
| 28 | 4013010360 | Гайка gb889.1-m4flznyc-8-480 |
Загрузка ...
|
|
| 29 | 4011010711 | Болт gb5783-m8x20flznyc-8.8-480 |
Загрузка ...
|
|
| 30 | 4120706262 | Шарнир |
Загрузка ...
|
|
| 31 | 4120704977 | Шарнир GE10L9/16UNFOMD |
Загрузка ...
|
|
| 32 | 4120707000 | Плунжер VSTI 1/4EDCF |
Загрузка ...
|
|
| 33 | 4120714566 | Аккумулятор AD-A-0.5/210-1-1 |
Загрузка ...
|
|
| 34 | 4120706927 | Шарнир 1B-04-08/2WD |
Загрузка ...
|
|
| 35 | 4120713312 | Заправочный клапан ST5036-A00G |
Загрузка ...
|
|
| 36 | 4120001170 | Фитинг ge08lredomdcf |
Загрузка ...
|
|
| 37 | 4015010280 | Шайба gb97.1-8flznyc-480 |
Загрузка ...
|
|
| 38 | 4011010708 | Болт gb5783-m8x30flznyc-8.8-480 |
Загрузка ...
|
|
| 39 | 4120711785 | Шланг FC402CACE080805-700 |
Загрузка ...
|
|
| 41 | 4120714601 | Шланг FC402CACF080805-330 |
Загрузка ...
|
|
| 42 | 4120706736 | Аккумулятор AD-A-0.75/210-1-1 |
Загрузка ...
|
|
| 43 | 4120714605 | Шланг FC402CACF080805-1080 |
Загрузка ...
|
|
| 44 | 25060003931 | Монтажная пластина концевого выключателя |
Загрузка ...
|
|
| 45 | 4014010422 | Винт gb70.1-m4x16flznyc-8.8-480 |
Загрузка ...
|
|
| 46 | 4015010290 | Шайба gb97.1-4flznyc-480 |
Загрузка ...
|
