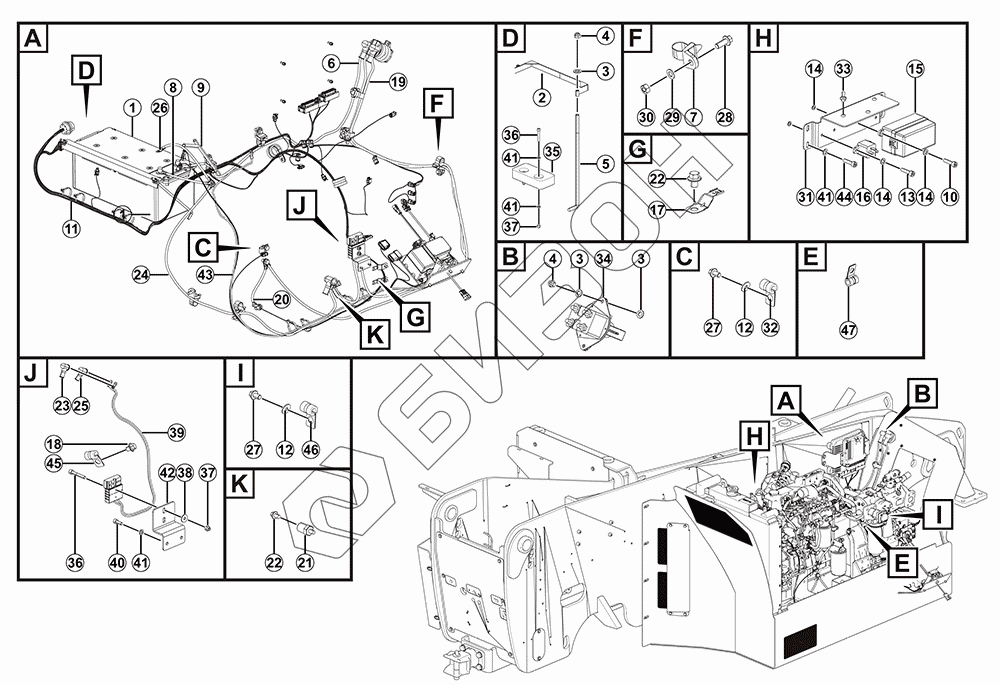

Графический каталог запасных частей к технике: LGMG HA735. Электрические компоненты моторной установки
1
2
3
3
3
4
4
5
6
7
8
9
10
11
12
12
13
14
14
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
36
37
37
38
39
40
41
41
41
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4130704858 | Аккумулятор 6-QW-180D |
Загрузка ...
|
|
| 2 | 25770002521 | Фиксация стального угла (сварка) |
Загрузка ...
|
|
| 3 | 4015010280 | Шайба gb97.1-8flznyc-480 |
Загрузка ...
|
|
| 4 | 4013010297 | Гайка gb889.1-m8flznyc-8-480 |
Загрузка ...
|
|
| 5 | 25320026671 | Резьбовой стержень |
Загрузка ...
|
|
| 6 | 25770002791 | Кабель питания P50*1450 |
Загрузка ...
|
|
| 7 | 4130704969 | Кабельная стяжка HS-J117 |
Загрузка ...
|
|
| 8 | 25770002481 | Кабель питания P70*350 |
Загрузка ...
|
|
| 9 | 25180018641 | Утеплитель из хлопка |
Загрузка ...
|
|
| 10 | 4014010119 | Винт gb70.1-m6x25flznyc-8.8-480 |
Загрузка ...
|
|
| 11 | 25770001792 | Жгут проводов двигателя |
Загрузка ...
|
|
| 12 | 4015010340 | Шайба gb97.1-12flznyc-300hv-480 |
Загрузка ...
|
|
| 13 | 4014010122 | Винт gb70.1-m5x20flznyc-8.8-480 |
Загрузка ...
|
|
| 14 | 4015010283 | Шайба gb97.1-5flznyc-480 |
Загрузка ...
|
|
| 15 | 4130712936 | Блок управления-2936 |
Загрузка ...
|
|
| 16 | 4130701399 | Реле предварительного нагрева HHZ H150-2-UC |
Загрузка ...
|
|
| 17 | 4130702665 | Монтажная скоба DT 1027-003-1200 |
Загрузка ...
|
|
| 18 | 4011011568 | Болт GB16674.1-M10*12flZnyc-8.8-480 |
Загрузка ...
|
|
| 19 | 25770002671 | Кабель питания P70*2450 |
Загрузка ...
|
|
| 20 | 25770001401 | Кабель питания P35*250 |
Загрузка ...
|
|
| 21 | 4130704367 | Порт SB3020M8K |
Загрузка ...
|
|
| 22 | 4011011062 | Болт gb16674-m8x12flznyc-8.8-480 |
Загрузка ...
|
|
| 23 | 26370002451 | Кабельный рукав |
Загрузка ...
|
|
| 24 | 25770002661 | Кабель питания P70*1500 |
Загрузка ...
|
|
| 25 | 26370002441 | Кабельный рукав |
Загрузка ...
|
|
| 26 | 25770001911 | Кабель питания P35*450 |
Загрузка ...
|
|
| 27 | 4011011591 | Болт GB5783-M12*20flZnyc-10.9-480 |
Загрузка ...
|
|
| 28 | 4011011015 | Болт gb16674-m10x25flznyc-8.8-480 |
Загрузка ...
|
|
| 29 | 4015010339 | Шайба gb97.1-10flznyc-300hv-480 |
Загрузка ...
|
|
| 30 | 4013010289 | Гайка gb6170-m10flznyc-8-480 |
Загрузка ...
|
|
| 31 | 25770001961 | Блок предохранителей |
Загрузка ...
|
|
| 32 | 4041010363 | Хомут для трубы lgb169-a20x12.5, топливная труба |
Загрузка ...
|
|
| 33 | 4011010964 | Болт gb16674-m8x16flznyc-8.8-480 |
Загрузка ...
|
|
| 34 | 4130702113 | Переключатель питания постоянного тока 75920-10 |
Загрузка ...
|
|
| 35 | 25310003191 | Опорный блок |
Загрузка ...
|
|
| 36 | 4014010306 | Винт GB70.1-M6*40flZnyc-8.8-480 |
Загрузка ...
|
|
| 37 | 4013010300 | Гайка gb889.1-m6flznyc-8-480 |
Загрузка ...
|
|
| 38 | 4015010296 | Шайба gb96.1-6flznyc-480 |
Загрузка ...
|
|
| 39 | 25770001922 | Кабель для зарядки аккумулятора |
Загрузка ...
|
|
| 40 | 4014010389 | Винт gb70.1-m6x16flznyc-8.8 |
Загрузка ...
|
|
| 41 | 4015010284 | Шайба gb97.1-6flznyc-480 |
Загрузка ...
|
|
| 42 | 25770000691 | Монтажная пластина 90*67*35 |
Загрузка ...
|
|
| 43 | 25770001931 | Жгут проводов подогрева впускного воздуха |
Загрузка ...
|
|
| 44 | 4014010132 | Винт gb70.1-m6x20flznyc-8.8-480 |
Загрузка ...
|
|
| 45 | 4190707971 | Зажим R-D26-M10 |
Загрузка ...
|
|
| 46 | 4043015945 | Зажим для трубы LGB169-A12*12.5 |
Загрузка ...
|
|
| 47 | 4190707973 | Трубный хомут R-D40-M10 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
