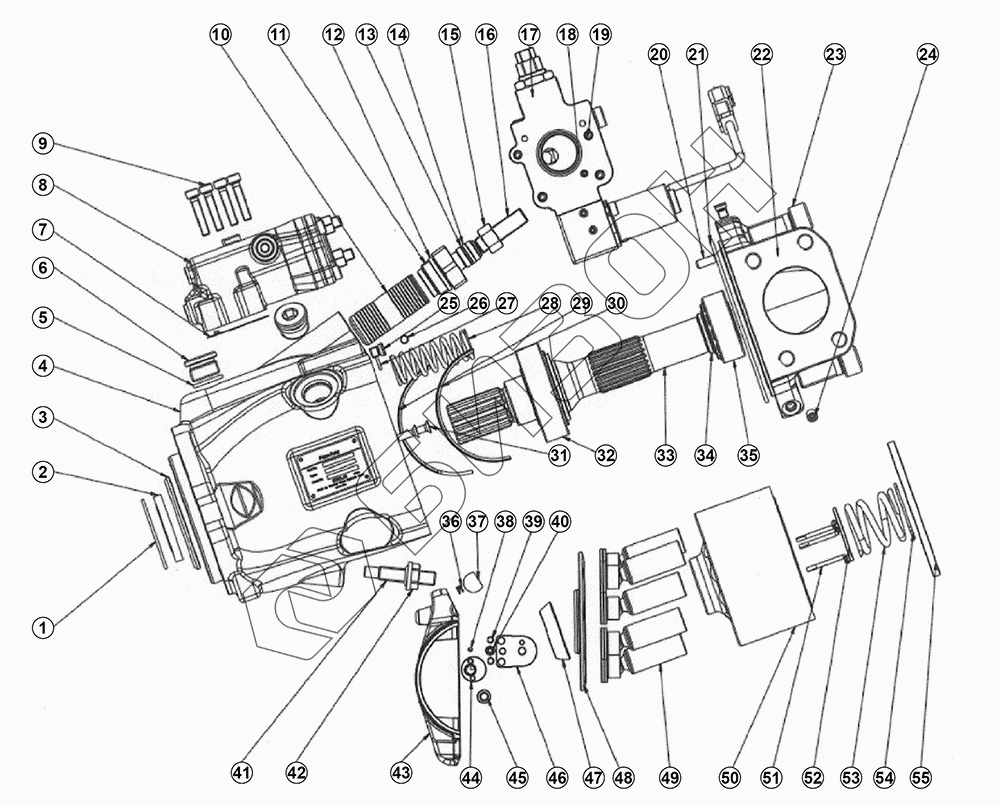

Графический каталог запасных частей к технике: LGMG HA735. Гидравлический насос HP6V65/AV10RB2S3MA (10288)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4120715016001 | Стопорное кольцо 210000653869 |
Загрузка ...
|
|
| 2 | 4120715016002 | Сальник 110000067932 |
Загрузка ...
|
|
| 3 | 4120715016003 | Прокладка 10000657577 |
Загрузка ...
|
|
| 4 | Housing 210000697422 | Корпус 210000697422 |
Загрузка ...
|
|
| 5 | O-ring 110000001208 (t919.18'‘4’.46 ) | Кольцо уплотнительное 110000001208 (t919.18''''4''.46 ) |
Загрузка ...
|
|
| 6 | 4120707928006 | Штекер 210000353813 |
Загрузка ...
|
|
| 7 | 4120715016005 | Прокладка 210000613620 |
Загрузка ...
|
|
| 8 | Control valve 210000613618 | Регулирующий клапан 210000613618 |
Загрузка ...
|
|
| 9 | Screw 210000206181 | Винт 210000206181 |
Загрузка ...
|
|
| 10 | 4120715016007 | Поршень 210000704843 |
Загрузка ...
|
|
| 11 | 4120715016008 | Рукав 210000697588 |
Загрузка ...
|
|
| 12 | O-ring 110000001216 | Кольцо уплотнительное 110000001216 |
Загрузка ...
|
|
| 13 | O-ring backup ring 210000294337 | Опорное кольцо 210000294337 |
Загрузка ...
|
|
| 14 | 4120709864003 | Уплотнительное кольцо Ф11.812.4 110000051053 |
Загрузка ...
|
|
| 15 | 4120715016010 | Гайка 210000293960 |
Загрузка ...
|
|
| 16 | 4120715016011 | Рычаг регулировки 210000298731 |
Загрузка ...
|
|
| 17 | Power valve 210000614514 | Клапан управления 210000614514 |
Загрузка ...
|
|
| 18 | O-ring 110000066872 | Кольцо уплотнительное 110000066872 |
Загрузка ...
|
|
| 19 | 4120715016014 | Винт 210000294601 |
Загрузка ...
|
|
| 20 | 4120715016015 | Фиксирующий штифт 210000300931 |
Загрузка ...
|
|
| 21 | O-ring 110000001238 | Кольцо уплотнительное 110000001238 |
Загрузка ...
|
|
| 22 | RR cover 210000697419 | Крышка RR 210000697419 |
Загрузка ...
|
|
| 23 | 4120715016017 | Винт 210000205912 |
Загрузка ...
|
|
| 24 | 4120715016018 | Вилка 210000276169 |
Загрузка ...
|
|
| 25 | 4120709864043 | Заглушка M7*0.75 210000292750 |
Загрузка ...
|
|
| 26 | 4120715016019 | Вилка 210000341451 |
Загрузка ...
|
|
| 27 | O-ring 110000066873 | Кольцо уплотнительное 110000066873 |
Загрузка ...
|
|
| 28 | 4120715016021 | Пружина 210000293709 |
Загрузка ...
|
|
| 29 | 4120715016022 | Подшипник 210000657587 |
Загрузка ...
|
|
| 30 | 4120715016023 | Подшипник 210000657579 |
Загрузка ...
|
|
| 31 | Screw 210000293149 | Винт 210000293149 |
Загрузка ...
|
|
| 32 | Rolling bearing 210000662701 | Подшипник качения 210000662701 |
Загрузка ...
|
|
| 33 | 4120715016025 | Главный вал 210000704815 |
Загрузка ...
|
|
| 34 | 4120715016026 | Прокладка210000657584 |
Загрузка ...
|
|
| 35 | 4120715016027 | Подшипник качения 210000662702 |
Загрузка ...
|
|
| 36 | Spring 210000292616 | Пружина 210000292616 |
Загрузка ...
|
|
| 37 | Steel ball 210000386974 | Стальной шар 210000386974 |
Загрузка ...
|
|
| 38 | 4120715016028 | Пружинный штифт 210000293361 |
Загрузка ...
|
|
| 39 | Spring pin 210000293180 | Пружинный штифт 210000293180 |
Загрузка ...
|
|
| 40 | Screw 210000517562 | Винт 210000517562 |
Загрузка ...
|
|
| 41 | 4120707928031 | Регулировочный винт 210000303659 1 |
Загрузка ...
|
|
| 42 | Seal lock nut 210000292412 | Контргайка уплотнения 210000292412 |
Загрузка ...
|
|
| 43 | Swash plate 210000697415 | Поворотный круг 210000697415 |
Загрузка ...
|
|
| 44 | 4120715016032 | Поворотный блок 210000697585 |
Загрузка ...
|
|
| 45 | 4120715016033 | Винт 210000697591 |
Загрузка ...
|
|
| 46 | Swing block locating block 210000697576 | Фиксирующий блок поворотного блока 210000697576 |
Загрузка ...
|
|
| 47 | Ball hinge 210000657582 | Шариковый шарнир 210000657582 |
Загрузка ...
|
|
| 48 | Slipper retainer 210000697421 | Фиксатор скольжения 210000697421 |
Загрузка ...
|
|
| 49 | Piston and sliding shoe kit 210000694641 | Комплект поршня и скользящего башмака 210000694641 |
Загрузка ...
|
|
| 50 | Cylinder block 210000697418 | Блок цилиндров 210000697418 |
Загрузка ...
|
|
| 51 | Pin 210000657585 | Штифт 210000657585 |
Загрузка ...
|
|
| 52 | Washer 210000657581 | Шайба 210000657581 |
Загрузка ...
|
|
| 53 | Spring HP6V65-040005 | Пружина HP6V65-040005 |
Загрузка ...
|
|
| 54 | Snap ring 210000653866 (4242 ) | Кольцо стопорное 210000653866 (4242 ) |
Загрузка ...
|
|
| 55 | Valve plate 210000697580 | Клапанная пластина 210000697580 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
