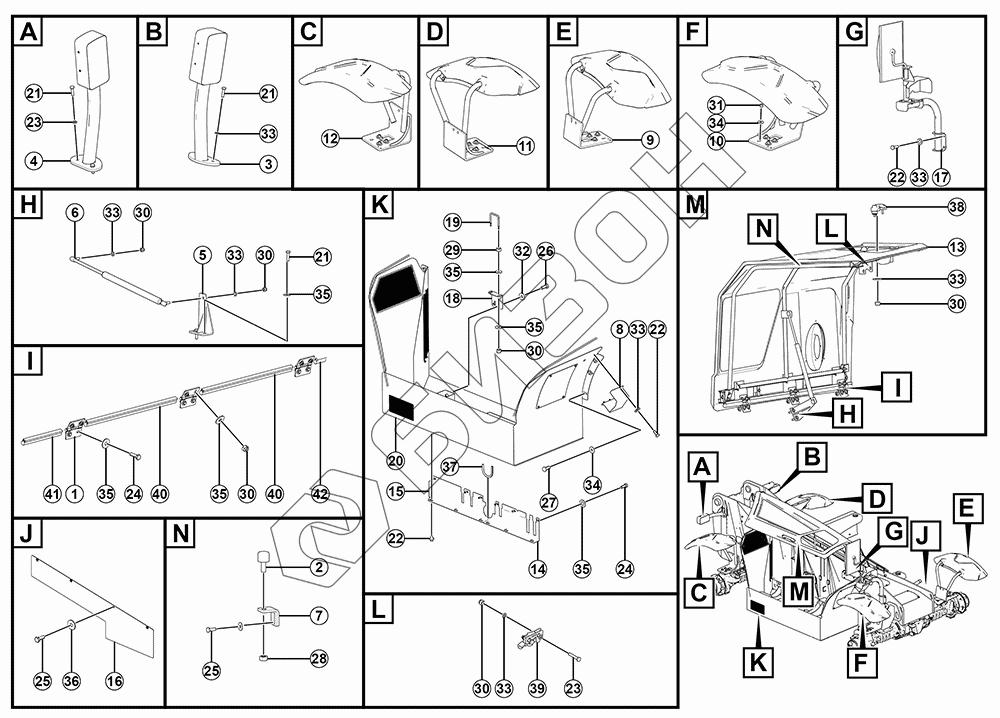

Графический каталог запасных частей к технике: LGMG HA735. Капотирование
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
21
22
22
22
23
23
24
24
25
25
26
27
28
29
30
30
30
30
30
30
31
32
33
33
33
33
33
33
33
34
34
35
35
35
35
35
35
36
37
38
39
40
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 25180004991 | Петля |
Загрузка ...
|
|
| 2 | 25180013132 | Блок ограничения |
Загрузка ...
|
|
| 3 | LH RR lamp assy | Комплект ламп LH RR |
Загрузка ...
|
|
| 4 | RH RR light assy | RH RR фонарь в сборе |
Загрузка ...
|
|
| 5 | 25290014082 | Кронштейн газовой пружины |
Загрузка ...
|
|
| 6 | 25290029972 | Газовая пружина |
Загрузка ...
|
|
| 7 | 25290032711 | Г-образная крепежная пластина 40*40*30 |
Загрузка ...
|
|
| 8 | 25290036351 | Тарелка |
Загрузка ...
|
|
| 9 | 25290037142 | Крыло LH FR в сборе |
Загрузка ...
|
|
| 10 | 25290037192 | Крыло RH FR в сборе |
Загрузка ...
|
|
| 11 | 25290037222 | Крыло LH RR в сборе |
Загрузка ...
|
|
| 12 | 25290037302 | Крыло RH RR в сборе |
Загрузка ...
|
|
| 13 | 25290037802 | Капот в сборе |
Загрузка ...
|
|
| 14 | 25290038372 | Охранник 1 |
Загрузка ...
|
|
| 15 | 25290038382 | Охранник 2 |
Загрузка ...
|
|
| 16 | 25290042502 | Сохраняющая кожа |
Загрузка ...
|
|
| 17 | 25290043231 | Зеркало заднего вида RH в сборе |
Загрузка ...
|
|
| 18 | 25290044841 | Кронштейн стойки замка (сварка) |
Загрузка ...
|
|
| 19 | 25290044861 | Пост блокировки |
Загрузка ...
|
|
| 20 | 25290047681 | Коробка двигателя поставляется в собранном виде HA735 |
Загрузка ...
|
|
| 21 | 4011010708 | Болт gb5783-m8x30flznyc-8.8-480 |
Загрузка ...
|
|
| 22 | 4011010711 | Болт gb5783-m8x20flznyc-8.8-480 |
Загрузка ...
|
|
| 23 | 4011010726 | Болт gb5783-m8x40flznyc-8.8-480 |
Загрузка ...
|
|
| 24 | 4011010743 | Болт gb5783-m8x25flznyc-8.8-480 |
Загрузка ...
|
|
| 25 | 4011010747 | Болт gb5783-m6x16flznyc-8.8-480 |
Загрузка ...
|
|
| 26 | 4011010845 | Болт gb5783-m10x25flznyc-10.9-480 |
Загрузка ...
|
|
| 27 | 4011011038 | Болт gb5783-m12x25flznyc-8.8-480 |
Загрузка ...
|
|
| 28 | 4013010289 | Гайка gb6170-m10flznyc-8-480 |
Загрузка ...
|
|
| 29 | 4013010291 | Гайка gb6170-m8flznyc-8-480 |
Загрузка ...
|
|
| 30 | 4013010297 | Гайка gb889.1-m8flznyc-8-480 |
Загрузка ...
|
|
| 31 | 4013010557 | Гайка GB889.2-M12*1.25flZnyc-8-480 |
Загрузка ...
|
|
| 32 | 4015010278 | Шайба gb96.1-10flznyc-480 |
Загрузка ...
|
|
| 33 | 4015010280 | Шайба gb97.1-8flznyc-480 |
Загрузка ...
|
|
| 34 | 4015010286 | Шайба gb96.1-12flznyc-480 |
Загрузка ...
|
|
| 35 | 4015010289 | Шайба gb96.1-8flznyc-480 |
Загрузка ...
|
|
| 36 | 4015010296 | Шайба gb96.1-6flznyc-480 |
Загрузка ...
|
|
| 37 | 4190003322 | Клипса резиновая 492990 250 мм |
Загрузка ...
|
|
| 38 | 4190705056 | Наружная рукоятка в сборе |
Загрузка ...
|
|
| 39 | 4190705114 | Однороторный замок Trimark 52334-01 |
Загрузка ...
|
|
| 40 | 4190710110 | Уплотнительная лента 34009083001-600mm |
Загрузка ...
|
|
| 41 | 4190710111 | Уплотнительная лента 34009083001-250 мм |
Загрузка ...
|
|
| 42 | 4190710112 | Уплотнительная лента 34009083001-60mm |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
