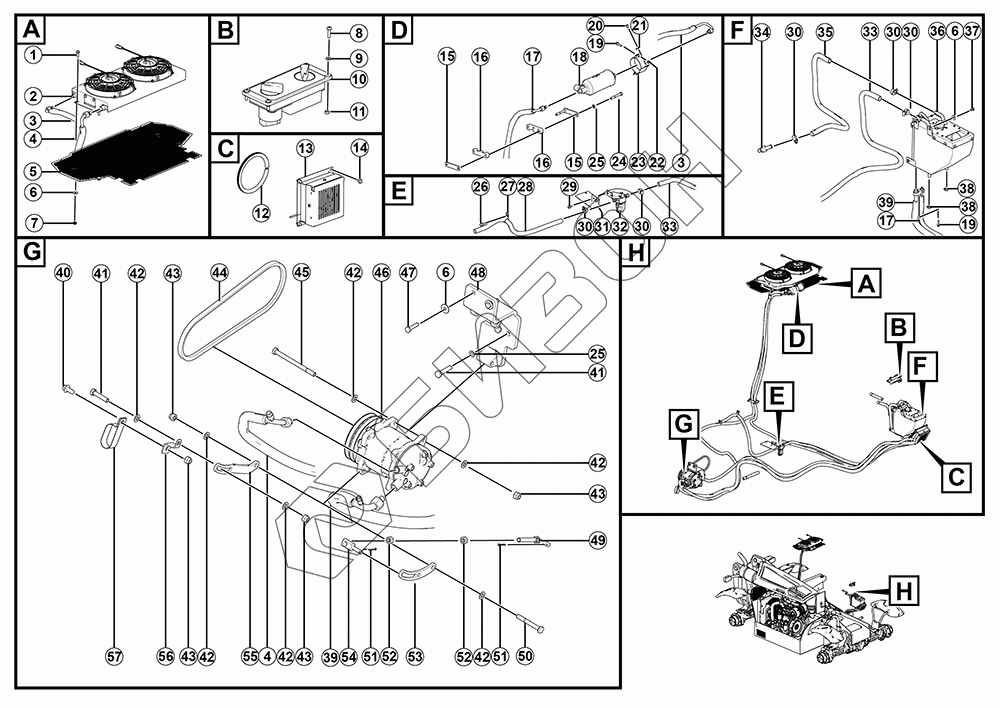

Графический каталог запасных частей к технике: LGMG HA735. Климат-система в сборе
1
2
3
3
4
4
5
6
6
6
7
8
9
10
11
12
13
14
15
15
16
16
17
17
18
19
19
20
21
22
23
24
25
25
26
27
28
29
30
30
30
30
30
31
32
33
33
34
35
36
37
38
38
39
39
40
41
41
42
42
42
42
42
42
43
43
43
43
44
45
46
47
48
49
50
51
51
52
52
53
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4011010994 | Болт gb16674-m8x25flznyc-8.8-480 |
Загрузка ...
|
|
| 2 | 4130702767 | Конденсатор в сборе GKL33-5.0L |
Загрузка ...
|
|
| 3 | 4190710237 | Шланг (RESVR - конденсатор) GK33-5.0L2-40 |
Загрузка ...
|
|
| 4 | 4190710312 | Шланг (компрессор - конд.) GK33-5.0L2-70 |
Загрузка ...
|
|
| 5 | 25840001262 | Защитная сетка |
Загрузка ...
|
|
| 6 | 4015010289 | Шайба gb96.1-8flznyc-480 |
Загрузка ...
|
|
| 7 | 4013010297 | Гайка gb889.1-m8flznyc-8-480 |
Загрузка ...
|
|
| 8 | 4014010582 | Винт GB818-M4*16flZnyc-8.8-480 ( Black) |
Загрузка ...
|
|
| 9 | 4015010290 | Шайба gb97.1-4flznyc-480 |
Загрузка ...
|
|
| 10 | 4130702769 | Комплект панели управления TB6036 |
Загрузка ...
|
|
| 11 | 4013010304 | Гайка gb6170-m4flznyc-8-480 |
Загрузка ...
|
|
| 12 | 25090003051 | Уплотнительная лента 380*3 |
Загрузка ...
|
|
| 13 | 4190710681 | Блок фильтрации свежего воздуха в сборе |
Загрузка ...
|
|
| 14 | 4011011567 | Болт GB16674.1-M6*10flZnyc-8.8-480 |
Загрузка ...
|
|
| 15 | 25840001241 | Зажимная пластина90*20*4 |
Загрузка ...
|
|
| 16 | 25840001231 | Зажим для трубы кондиционера90*20*17 |
Загрузка ...
|
|
| 17 | 4190710313 | Шланг (резервуар к испарителю) GK33-5.0L2-60 |
Загрузка ...
|
|
| 18 | 4130702776 | Горизонтальный коллектор GK33-5.0L-70 |
Загрузка ...
|
|
| 19 | Bolt GB16674.1-M6*25flZnyc-8.8-480 | Болт GB16674.1-M6*25flZnyc-8.8-480 |
Загрузка ...
|
|
| 20 | 4011011024 | Болт gb5783-m6x10flznyc-8.8-480 |
Загрузка ...
|
|
| 21 | 4015010296 | Шайба gb96.1-6flznyc-480 |
Загрузка ...
|
|
| 22 | 4013010300 | Гайка gb889.1-m6flznyc-8-480 |
Загрузка ...
|
|
| 23 | 4130702775 | Хомут шланга резервуара GK33-5.0L-60 |
Загрузка ...
|
|
| 24 | 4011010989 | Болт gb5782-m8x60flznyc-8.8-480 |
Загрузка ...
|
|
| 25 | 4015010280 | Шайба gb97.1-8flznyc-480 |
Загрузка ...
|
|
| 26 | 4011011088 | Болт gb16674-m10x16flzny-8.8-480 |
Загрузка ...
|
|
| 27 | 4190707970 | Трубный хомут R-D24-M10 |
Загрузка ...
|
|
| 28 | 25840001082 | Шланг для подвода отопительной воды |
Загрузка ...
|
|
| 29 | 4011010964 | Болт gb16674-m8x16flznyc-8.8-480 |
Загрузка ...
|
|
| 30 | 4017000015 | Хомут для шланга jb8870-d25 |
Загрузка ...
|
|
| 31 | 25840001072 | Монтажная пластина |
Загрузка ...
|
|
| 32 | 4130702770 | Электромагнитный клапан в сборе GK33-5.0L-50 |
Загрузка ...
|
|
| 33 | 25840001091 | Входной патрубок для отопительной воды hosell |
Загрузка ...
|
|
| 34 | 25840000423 | Соединение труб отопления |
Загрузка ...
|
|
| 35 | 25840001103 | Шланг для отвода отопительной воды |
Загрузка ...
|
|
| 36 | 4190709496 | Испаритель в сборе GKZ33-5.0L2 |
Загрузка ...
|
|
| 37 | 4011010746 | Болт gb5783-m8x12flznyc-8.8-480 |
Загрузка ...
|
|
| 38 | 4017010173 | Хомут для шланга JB8870-D16 |
Загрузка ...
|
|
| 39 | 4190710311 | Шланг (компрессор испарителя) GK33-5.0L2-50 |
Загрузка ...
|
|
| 40 | 4011010993 | Болт b16674-m10x20flznyc-8.8-480 |
Загрузка ...
|
|
| 41 | 4011011046 | Болт gb5783-m10x45flznyc-8.8-480 |
Загрузка ...
|
|
| 42 | 4015010339 | Шайба gb97.1-10flznyc-300hv-480 |
Загрузка ...
|
|
| 43 | 4013010296 | Гайка gb889.1-m10flznyc-8 |
Загрузка ...
|
|
| 44 | 4190709482 | Ремень GK33-5.0L1-110 |
Загрузка ...
|
|
| 45 | 4011010947 | Болт gb5782-m10x130flznyc-8.8-480 |
Загрузка ...
|
|
| 46 | 4190708318 | Компрессор GKZ33-5.0L1-50 |
Загрузка ...
|
|
| 47 | 4011010972 | Болт gb5783-m8x35flznyc-8.8-480 |
Загрузка ...
|
|
| 48 | 25840001042 | Кронштейн компрессора |
Загрузка ...
|
|
| 49 | 25840000771 | Соединительный кронштейн (сварка) |
Загрузка ...
|
|
| 50 | 4011010724 | Болт gb5782-m10x75flznyc-8.8 |
Загрузка ...
|
|
| 51 | 4016010173 | Штифт gb91-3x25flznyc-q235a-480 |
Загрузка ...
|
|
| 52 | 4013010289 | Гайка gb6170-m10flznyc-8-480 |
Загрузка ...
|
|
| 53 | 25840000651 | Регулировочная пластина компрессора RH |
Загрузка ...
|
|
| 54 | 25840000661 | Кронштейн для крепления |
Загрузка ...
|
|
| 55 | 25840000441 | Компрессор LLH Uadjiisting plate |
Загрузка ...
|
|
| 56 | 25840001251 | Крепежная пластина |
Загрузка ...
|
|
| 57 | 4190707988 | Зажим R-типа с двойным отверстием R-D32*2-M10 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
