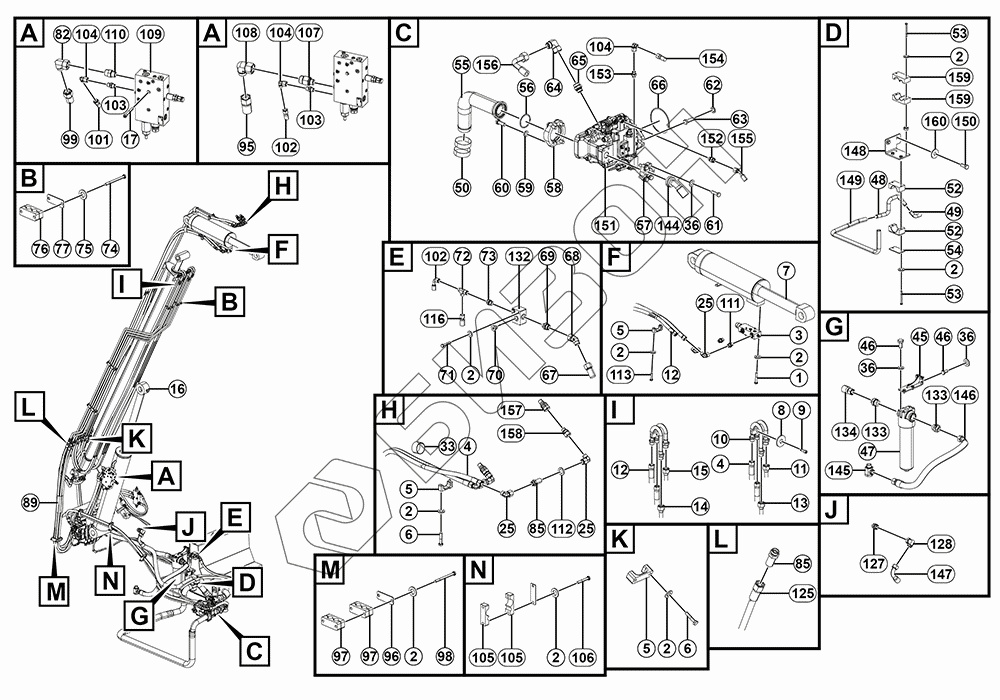

Графический каталог запасных частей к технике: LGMG HA735. Компоненты гидросистемы стрелы
1
2
2
2
2
2
2
2
2
2
3
4
4
5
5
5
6
6
7
8
9
10
11
12
12
13
14
15
16
17
25
25
25
33
36
36
36
45
46
46
47
48
49
50
52
52
53
53
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
82
85
85
89
94
96
97
97
98
99
101
102
102
103
103
104
104
104
105
105
106
107
108
109
110
111
112
113
116
125
127
128
132
133
133
134
144
145
146
147
148
149
150
151
152
153
154
155
156
157
157
159
159
160
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4011011194 | Болт GB5782-M8*50flZnyc-10.9-480 |
Загрузка ...
|
|
| 2 | 4015010280 | Шайба gb97.1-8flznyc-480 |
Загрузка ...
|
|
| 3 | 4120706821 | Уравнительный балансировочный клапан R930079610 |
Загрузка ...
|
|
| 4 | 4120714334 | Двойной шланг F3TBO ( M-M0575 ) CACA121508-7680/7740 |
Загрузка ...
|
|
| 5 | 25080015871 | Хомут для шланга 78*25*27-2*d22 |
Загрузка ...
|
|
| 6 | 4011011341 | Болт gb5782-m8x40flznyc-8.8-480 |
Загрузка ...
|
|
| 7 | 4120713576 | Цилиндр верхнего уровня 140*70*375-670 |
Загрузка ...
|
|
| 8 | 4015010289 | Шайба gb96.1-8flznyc-480 |
Загрузка ...
|
|
| 9 | 4011010908 | Винт gb70.1-m8x25flznyc-8.8-480 |
Загрузка ...
|
|
| 10 | 25080013341 | Трубопровод |
Загрузка ...
|
|
| 11 | 25080013161 | Труба в сборе 04 |
Загрузка ...
|
|
| 12 | 4120714333 | Двойной шланг F3TBO ( M-M7575 ) CACA121508-7390/7480 |
Загрузка ...
|
|
| 13 | 25080013141 | Труба в сборе 03 |
Загрузка ...
|
|
| 14 | 25080011932 | Труба в сборе 1 |
Загрузка ...
|
|
| 15 | 25080011952 | Трубопровод в сборе II |
Загрузка ...
|
|
| 16 | 4120711516 | Гидроцилиндр подъема 150*70*740-1200 |
Загрузка ...
|
|
| 17 | 4014010230 | Болт gb5782-m8x60flznyc-12.9-480 |
Загрузка ...
|
|
| 18 | 4120710666 | Гидроцилиндр телескопический 80*50*2637-3318 |
Загрузка ...
|
|
| 19 | 25080014022 | Удлинительный масляный шланг в сборе 2 |
Загрузка ...
|
|
| 20 | 25080014012 | Масляный шланг для удлинителя в сборе 1 |
Загрузка ...
|
|
| 21 | 4011010970 | Болт gb5783-m8x16flznyc-8.8-480 |
Загрузка ...
|
|
| 22 | 4120001373 | Фитинг ge12lr1/2edomdcf |
Загрузка ...
|
|
| 23 | 4120001224 | Фитинг ge12lredomdcf |
Загрузка ...
|
|
| 24 | 4120002235 | Ниппель |
Загрузка ...
|
|
| 25 | 4129900308 | Фитинг ew15lomda3c |
Загрузка ...
|
|
| 26 | 4120712488 | Телескопический балансировочный клапан ST8386-A000 |
Загрузка ...
|
|
| 27 | 4120001227 | Кран нажимной ema3/1/4ed, d20x49 |
Загрузка ...
|
|
| 28 | 25080006661 | Выдвижной трубный хомут |
Загрузка ...
|
|
| 29 | 4011010975 | Болт gb5783-m8x60flznyc-8.8-480 |
Загрузка ...
|
|
| 30 | 25080006671 | Выдвижная плита с зажимом для труб |
Загрузка ...
|
|
| 31 | 4120713577 | Цилиндр уровня Lwr 120*60*223-515 |
Загрузка ...
|
|
| 32 | 25120003181 | Холст 120*550 |
Загрузка ...
|
|
| 33 | 25120003471 | Холст 180*500 |
Загрузка ...
|
|
| 34 | 4120712195 | Шланг F481CACF080804-440 |
Загрузка ...
|
|
| 35 | 4120711849 | Шланг F471TCCA1C151608-1450 |
Загрузка ...
|
|
| 36 | 4015010339 | Шайба gb97.1-10flznyc-300hv-480 |
Загрузка ...
|
|
| 37 | 4011010769 | Болт GB5783-M10*40flZnyc-10.9-480 |
Загрузка ...
|
|
| 38 | 25080012471 | Зажимная платина 100*30*2 |
Загрузка ...
|
|
| 39 | 4120711501 | Шланг FEC881C91C162010-1700(H90 ) |
Загрузка ...
|
|
| 40 | 4120711243 | Шланг FEC881C91C162010-1700 |
Загрузка ...
|
|
| 41 | 25080012461 | Хомут для труб подъемного цилиндра |
Загрузка ...
|
|
| 42 | 4120001329 | Шарнир EW06LOMDCF |
Загрузка ...
|
|
| 43 | 4120712688 | Шарнир GE06LMEDOMDCF |
Загрузка ...
|
|
| 44 | 4120709365 | Fh-d21-l500 |
Загрузка ...
|
|
| 45 | 25080016501 | Кронштейн фильтра (сварка) |
Загрузка ...
|
|
| 46 | 4011010748 | Болт gb5783-m10x20flznyc-8.8-480 |
Загрузка ...
|
|
| 47 | 4120714493 | Фильтр возврата масла LFON280TE10A1.X-L24 |
Загрузка ...
|
|
| 48 | 25080015831 | Шланг для всасывания масла 53*4*822 |
Загрузка ...
|
|
| 49 | 25070009331 | Труба для всасывания масла 1-63*6*305 |
Загрузка ...
|
|
| 50 | 4190707338 | Обруч ф58-ф66 |
Загрузка ...
|
|
| 51 | 4120703783 | Плетеная оболочка FH-O150-400 |
Загрузка ...
|
|
| 52 | 25460000841 | Хомут трубы всасывания масла |
Загрузка ...
|
|
| 53 | 4011010968 | Болт GB5782-M8*85flZnyc-8.8-480 |
Загрузка ...
|
|
| 54 | 25460000871 | Зажимная пластина для всасывающей трубы |
Загрузка ...
|
|
| 55 | 25080017011 | Труба всасывания масла в сборе |
Загрузка ...
|
|
| 56 | 4030000034 | Уплотнительное кольцо GB3452.1-51.5*3.55G |
Загрузка ...
|
|
| 57 | 4041000026 | Фланец lgb117-310491 |
Загрузка ...
|
|
| 58 | 4041010688 | Половинка фланца |
Загрузка ...
|
|
| 59 | 4015010340 | Шайба gb97.1-12flznyc-300hv-480 |
Загрузка ...
|
|
| 60 | 4011010490 | Болт gb5783-m12x35flznyc-10.9-480 |
Загрузка ...
|
|
| 61 | 4011010783 | Болт GB5783-M10*35flZnyc-10.9-480 |
Загрузка ...
|
|
| 62 | 4015010377 | Шайба GB1230-12flZnyc-45-480 |
Загрузка ...
|
|
| 63 | 4011010882 | Болт GB5783-M12*40flZnyc-10.9-480 |
Загрузка ...
|
|
| 64 | 4190000700 | Шарнир EW18LOMDA3C |
Загрузка ...
|
|
| 65 | 4129900310 | Шарнир GE18L7/8UNFOMDA3C |
Загрузка ...
|
|
| 66 | 4030100567 | Кольцо |
Загрузка ...
|
|
| 67 | 4120708112 | Шланг F481CACF151508-800 |
Загрузка ...
|
|
| 68 | 4120710826 | Шарнир EV15LOMDCF |
Загрузка ...
|
|
| 69 | 4120706923 | Шарнир |
Загрузка ...
|
|
| 70 | 4120704862 | Штекер |
Загрузка ...
|
|
| 71 | 4011010987 | Болт gb5782-m8x45flznyc-8.8-480 |
Загрузка ...
|
|
| 72 | 4190000208 | Тройниковый фитинг el08lomda3c |
Загрузка ...
|
|
| 73 | 4120001391 | Шарнир |
Загрузка ...
|
|
| 74 | Bolt GB5782-M6*45flZnyc-8.8-480 | Болт GB5782-M6*45flZnyc-8.8-480 |
Загрузка ...
|
|
| 75 | 4015010284 | Шайба gb97.1-6flznyc-480 |
Загрузка ...
|
|
| 76 | 25080011702 | Зажим с двойным отверстием 2*Ф16 |
Загрузка ...
|
|
| 77 | 25080011722 | Зажимная платина 62*20*2 |
Загрузка ...
|
|
| 78 | 25080014092 | Хомут для четырех труб 4*ф16-8 |
Загрузка ...
|
|
| 79 | 25080014102 | Защитная пластина для трубного зажима 25*122*3 |
Загрузка ...
|
|
| 80 | 4120710893 | Комбинированное соединение DA16SOMDCF |
Загрузка ...
|
|
| 81 | 4120710355 | Накладное соединение SV16SOMDA3C |
Загрузка ...
|
|
| 82 | 4120706926 | Шарнир 90° EW16SOMD |
Загрузка ...
|
|
| 83 | 4015010364 | Шайба gb97.1-24flznyc-300hv-480 |
Загрузка ...
|
|
| 84 | 25080013991 | Монтажная пластина для соединения |
Загрузка ...
|
|
| 85 | 4120000618 | Накладное соединение SV15LOMDA3C |
Загрузка ...
|
|
| 86 | 4011010736 | Болт |
Загрузка ...
|
|
| 87 | 25080013962 | Хомут для шланга 25*19*88-2*ф20 |
Загрузка ...
|
|
| 88 | 25080014031 | Пластина крышки хомута шланга 3*25*88 |
Загрузка ...
|
|
| 89 | 25120003191 | Холст 200*700 |
Загрузка ...
|
|
| 90 | 25080016721 | Прозрачная пластина 547*410*1.5 |
Загрузка ...
|
|
| 91 | 25080017071 | Зажим 83*30*30-ф25*ф14 |
Загрузка ...
|
|
| 92 | 25080017061 | Зажим 83*30*29-ф20*ф14 |
Загрузка ...
|
|
| 93 | 4011011039 | Болт gb5782-m8x80flznyc-8.8-480 |
Загрузка ...
|
|
| 94 | 25080014831 | Крышка хомута для шланга 30*83*3 |
Загрузка ...
|
|
| 95 | 4120712475 | Шланг FEC881C91C (9090 ) 2020102050 |
Загрузка ...
|
|
| 96 | 25070006401 | Прижимная пластина с трубным зажимом, 82x30x3 |
Загрузка ...
|
|
| 97 | 25070006391 | Хомут для труб с двойным отверстием d21 |
Загрузка ...
|
|
| 98 | 4011011178 | Болт GB5782-M8*95flZnyc-8.8-480 |
Загрузка ...
|
|
| 99 | 4120712022 | Шланг F471TCC91C161608-2050 |
Загрузка ...
|
|
| 100 | 4120711848 | Шланг F471TCCAC9151608-1300 |
Загрузка ...
|
|
| 101 | 4120705214 | Шланг F471TCCACF080804-1720 |
Загрузка ...
|
|
| 102 | 4120711490 | Шланг F471TCCACF080804-2800 |
Загрузка ...
|
|
| 103 | 4120001170 | Фитинг ge08lredomdcf |
Загрузка ...
|
|
| 104 | 4190000698 | Установка ew08lomda3c |
Загрузка ...
|
|
| 105 | 25080011732 | Асимметричный зажим Ф13 + Ф25 |
Загрузка ...
|
|
| 106 | 4011010919 | Болт gb5782-m8x55flznyc-8.8-480 |
Загрузка ...
|
|
| 107 | 4120711492 | Повышенный шарнир GE20SR1/2EDOMDCF-H55 |
Загрузка ...
|
|
| 108 | 4120704957 | Прямоугольный фитинг ew20somdcf |
Загрузка ...
|
|
| 109 | 4120706818 | Клапан балансировки подъема R930076147 |
Загрузка ...
|
|
| 110 | 4120706907 | Прямое соединение GE16SREDOMDCF |
Загрузка ...
|
|
| 111 | 4120704962 | Фитинг, hydraulic |
Загрузка ...
|
|
| 112 | 4015010555 | Шайба GB97.1-22flZnyc-300HV-480 |
Загрузка ...
|
|
| 113 | 4011010972 | Болт gb5783-m8x35flznyc-8.8-480 |
Загрузка ...
|
|
| 114 | 25080013971 | Хомут для шланга 25*20*80-ф25*ф20 |
Загрузка ...
|
|
| 115 | 25080013981 | Пластина крышки хомута шланга 3*25*80 |
Загрузка ...
|
|
| 116 | 4120713991 | Шланг F471TCCACF080805-1650 |
Загрузка ...
|
|
| 117 | 4120704006 | Пластина с отверстиями 0.8-M6 |
Загрузка ...
|
|
| 118 | 25120000321 | Демпфирующее соединение-M6 |
Загрузка ...
|
|
| 119 | 4120706905 | Прямое соединение GE16SR3/4EDOMDCF |
Загрузка ...
|
|
| 120 | 4120709216 | Клапан обратный RV-L08G1/4WD |
Загрузка ...
|
|
| 121 | 4120704960 | Фитинг, hydraulic ge20s15/17unomdcf |
Загрузка ...
|
|
| 122 | 4120706664 | Тройник EL16SOMD |
Загрузка ...
|
|
| 123 | 4120705609 | Шарнир GE08LREDOMDCF-H40 |
Загрузка ...
|
|
| 124 | 4120711421 | Коллектор основного клапана AX32085-60 |
Загрузка ...
|
|
| 125 | 4120711871 | Шланг F471TCCA1C151608-1700 |
Загрузка ...
|
|
| 126 | 4120713652 | Шланг F481CACE080604-950 |
Загрузка ...
|
|
| 127 | 4120704908 | Прямой фитинг ge28lredomdcf |
Загрузка ...
|
|
| 128 | 4120000534 | Переходной фитинг ew28lomda3c |
Загрузка ...
|
|
| 129 | 4120706935 | Плунжер VSTI1/2EDCF |
Загрузка ...
|
|
| 130 | 4120705620 | Прямое соединение GE22LREDOMDCF |
Загрузка ...
|
|
| 131 | 4120705621 | Шарнир |
Загрузка ...
|
|
| 132 | 25080015051 | Блок возврата масла 65*50*35 |
Загрузка ...
|
|
| 133 | 4120709871 | Прямое соединение GE28LR11/4EDOMDCF |
Загрузка ...
|
|
| 134 | 4120714628 | Шланг FOSD150CACF282820-1230 |
Загрузка ...
|
|
| 135 | 4120713655 | Шланг F471TCCACE121206-820 |
Загрузка ...
|
|
| 136 | 4013010403 | Гайка gb6173-m14x1.5flznyc-05 |
Загрузка ...
|
|
| 137 | 4030000065 | Чашка для смазки jb7940.1-m10x1 |
Загрузка ...
|
|
| 138 | 4120000015 | Защитный колпачок смазочной форсунки |
Загрузка ...
|
|
| 139 | 25250000021 | Штуцер для перемычки |
Загрузка ...
|
|
| 140 | 4015010341 | Шайба gb97.1-14flznyc-300hv-480 |
Загрузка ...
|
|
| 141 | 4120706822 | Балансировочный клапан R930068058 |
Загрузка ...
|
|
| 142 | 4120714627 | Шланг F481CACF060804-1650 |
Загрузка ...
|
|
| 143 | 4120713083 | Шланг F471TCCACE121206-520 |
Загрузка ...
|
|
| 144 | 4120713646 | Шланг FEC881C917201612-3300 |
Загрузка ...
|
|
| 145 | 4120713667 | Шарнирное соединение WH28LRKDSOMDCF |
Загрузка ...
|
|
| 146 | 4120714629 | Шланг FOSD150CACF282820-920 |
Загрузка ...
|
|
| 147 | 4120713649 | Шланг F481CACF282820-2100 |
Загрузка ...
|
|
| 148 | 25080017222 | Сварной элемент кронштейна трубного хомута |
Загрузка ...
|
|
| 149 | 25080015821 | Шланг для всасывания масла 63*12 |
Загрузка ...
|
|
| 150 | 4011010845 | Болт gb5783-m10x25flznyc-10.9-480 |
Загрузка ...
|
|
| 151 | 4120715016 | Гидронасос HP6V65/AV10RB2S3MA |
Загрузка ...
|
|
| 152 | 4120708989 | Шарнир GEO08LM14*1.5OMDCF |
Загрузка ...
|
|
| 153 | 4120001177 | Фитинг ge08l7/16unfomdcf |
Загрузка ...
|
|
| 154 | 4120710035 | Шланг fc402cace080804-3530 |
Загрузка ...
|
|
| 155 | 4120715733 | Шланг F471TCCACE080804-3500 |
Загрузка ...
|
|
| 156 | 4120713650 | Шланг F481CACF(H70)221812-2570 |
Загрузка ...
|
|
| 157 | 4120712665 | Быстроразъемное соединение WQF1-06M-B06F |
Загрузка ...
|
|
| 158 | 4120712762 | Прямое соединение EGE15LR3/8ED |
Загрузка ...
|
|
| 159 | 25080015721 | Хомут для шланга 105*50*30-ф42-ф28 |
Загрузка ...
|
|
| 160 | 4015010278 | Шайба gb96.1-10flznyc-480 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
Узнавайте первыми!
о новинках в отрасли, акциях магазина, новостях компании и многом другом!
Нажимая на кнопку “Подписаться”,
Вы соглашаетесь с
условиями обработки персональных данных
