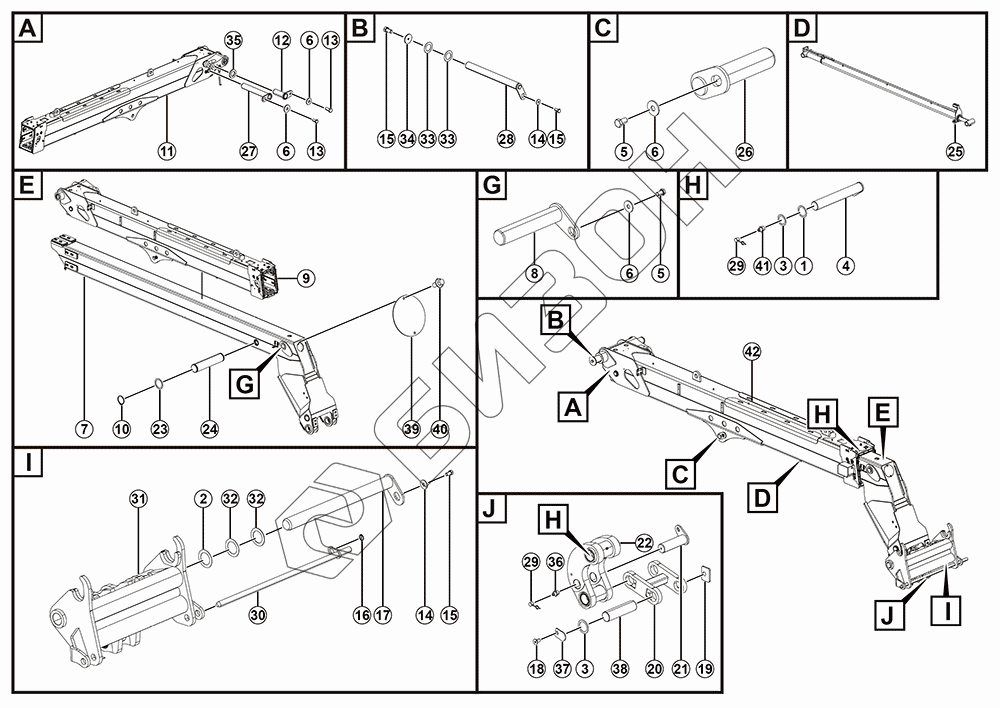

Графический каталог запасных частей к технике: LGMG HA735. Конструкция телескопической стрелы
1
2
3
3
4
5
5
6
6
6
6
7
8
9
10
11
12
13
13
14
14
15
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
32
33
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 25220072851 | Клин 80*61-0.5 |
Загрузка ...
|
|
| 2 | 25220025361 | Прокладка регулировочной стойки |
Загрузка ...
|
|
| 3 | 25220072831 | Клин 75*56*1 |
Загрузка ...
|
|
| 4 | 25220072062 | Штифт 60*423 |
Загрузка ...
|
|
| 5 | Bolt GB5783-M12*20flZnyc-8.8-480 | Болт GB5783-M12*20flZnyc-8.8-480 |
Загрузка ...
|
|
| 6 | 4015010286 | Шайба gb96.1-12flznyc-480 |
Загрузка ...
|
|
| 7 | 2nd boom assy | 2-я штанга в сборе |
Загрузка ...
|
|
| 8 | 25220072951 | Штифт (сварка) 55*262 |
Загрузка ...
|
|
| 9 | Booms dust-proof assy | Штанги пылевлагозащищенные в сборе |
Загрузка ...
|
|
| 10 | 4015010376 | Кольцо стопорное JB4342-45flZnyc-65Mn-480 |
Загрузка ...
|
|
| 11 | Primary boom assy | Основная штанга в сборе |
Загрузка ...
|
|
| 12 | 25220061861 | Штифт цилиндра выравнивания Lwr (сварка) 45*132 |
Загрузка ...
|
|
| 13 | 4011011038 | Болт gb5783-m12x25flznyc-8.8-480 |
Загрузка ...
|
|
| 14 | 4015010334 | Шайба gb96.1-16flznyc-300hv-480 |
Загрузка ...
|
|
| 15 | 4011011433 | Болт gb5783-m16x30flznyc-10.9-480 |
Загрузка ...
|
|
| 16 | 4016010266 | Штифт DIN11023-4.5flZnyc-35-480 |
Загрузка ...
|
|
| 17 | 25220022583 | Штифт вспомогательной рамы |
Загрузка ...
|
|
| 18 | 4014010473 | Болт GB70.3-M10x20flZnyc-8.8-480 |
Загрузка ...
|
|
| 19 | 25220072922 | Торцевая пластина |
Загрузка ...
|
|
| 20 | 25220072982 | Link wldmt |
Загрузка ...
|
|
| 21 | 25220072801 | Штифт (сварка) 55*177 |
Загрузка ...
|
|
| 22 | Link assyl | Link assyl |
Загрузка ...
|
|
| 23 | 25220054121 | Регулировочная прокладка 46*59*0,5 |
Загрузка ...
|
|
| 24 | 25220054021 | Штифт 207*45 |
Загрузка ...
|
|
| 25 | Hyd cylinder slider assy | Ползун гидроцилиндра в сборе |
Загрузка ...
|
|
| 26 | 25220053621 | Гидроцилиндр подъемного механизма с штифтом (сварка) |
Загрузка ...
|
|
| 27 | 25220053111 | Набор контактов V |
Загрузка ...
|
|
| 28 | 25220053101 | Комплект штырей 1 |
Загрузка ...
|
|
| 29 | 4120000015 | Защитный колпачок смазочной форсунки |
Загрузка ...
|
|
| 30 | 25220021931 | Штифт ограничительный для аксессуаров |
Загрузка ...
|
|
| 31 | Attachment rack assy | Навесная стойка в сборе |
Загрузка ...
|
|
| 32 | 25220072991 | Клин 100*68*1 |
Загрузка ...
|
|
| 33 | 25220027752 | Шайба 115*72*1 |
Загрузка ...
|
|
| 34 | 25220025352 | Крышка торца вала |
Загрузка ...
|
|
| 35 | 25220071731 | Клин 75*46*8 |
Загрузка ...
|
|
| 36 | 4030000065 | Чашка для смазки jb7940.1-m10x1 |
Загрузка ...
|
|
| 37 | 25220072932 | Торцевая пластина |
Загрузка ...
|
|
| 38 | 25220072811 | Штифт 55*206 |
Загрузка ...
|
|
| 39 | 25220082801 | Круглая пластина |
Загрузка ...
|
|
| 40 | 4011010754 | Болт gb16674-m6x12flznyc-8.8 |
Загрузка ...
|
|
| 41 | 4030000535 | Стакан для масла jb7940.1-m6 |
Загрузка ...
|
|
| 42 | 25220073544 | A |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
