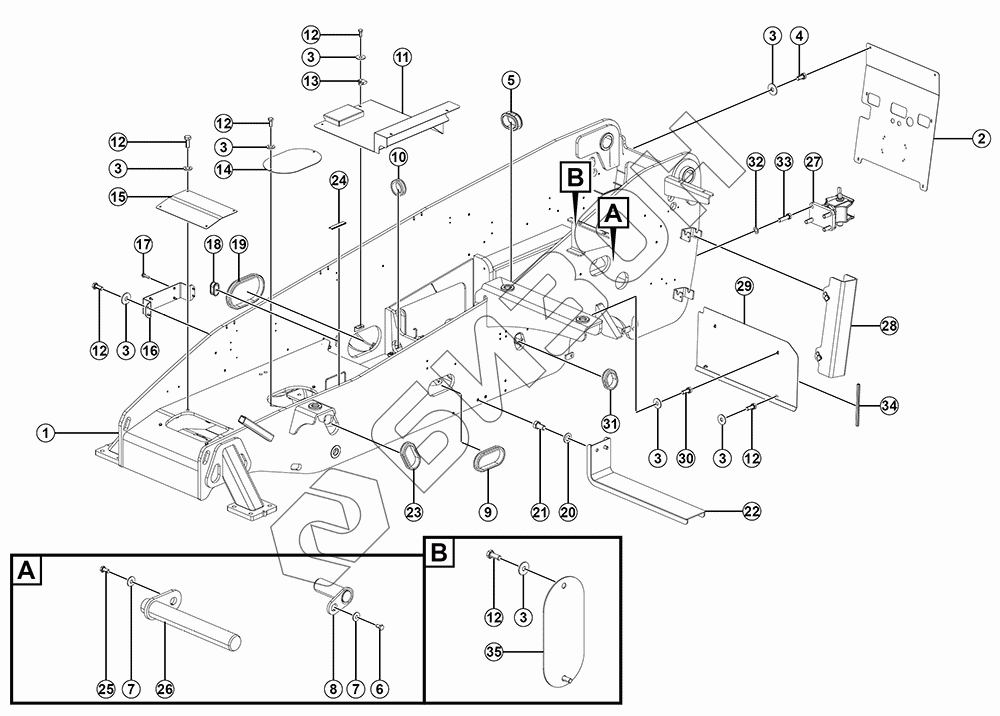

Графический каталог запасных частей к технике: LGMG HA735. Шасси в сборе
1
2
3
3
3
3
3
3
3
3
4
5
6
7
7
8
9
10
11
12
12
12
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 25160068753 | Шасси (сварка) |
Загрузка ...
|
|
| 2 | 25160069301 | Защитная пластина RR |
Загрузка ...
|
|
| 3 | 4015010289 | Шайба gb96.1-8flznyc-480 |
Загрузка ...
|
|
| 4 | 4011010970 | Болт gb5783-m8x16flznyc-8.8-480 |
Загрузка ...
|
|
| 5 | 4043015993 | Оболочка LGB313-B35*63*100 |
Загрузка ...
|
|
| 6 | 4011010963 | Болт gb5783-m10x16flznyc-8.8-480 |
Загрузка ...
|
|
| 7 | 4015010278 | Шайба gb96.1-10flznyc-480 |
Загрузка ...
|
|
| 8 | 25160067511 | Штифт (сварка) |
Загрузка ...
|
|
| 9 | 25160051801 | Резиновая оболочка |
Загрузка ...
|
|
| 10 | 25160029981 | Резиновая оболочка |
Загрузка ...
|
|
| 11 | 25160069602 | Средняя защитная пластина (сварка) |
Загрузка ...
|
|
| 12 | 4011010711 | Болт gb5783-m8x20flznyc-8.8-480 |
Загрузка ...
|
|
| 13 | 4013010383 | Гайка корончатая qc339-m8flznyc-8-480 |
Загрузка ...
|
|
| 14 | 25160061531 | Крышка |
Загрузка ...
|
|
| 15 | 25160046972 | Крышка FR |
Загрузка ...
|
|
| 16 | 25160069621 | Кронштейн ЭБУ |
Загрузка ...
|
|
| 17 | Bolt GB16674.1-M6*25flZnyc-8.8-480 | Болт GB16674.1-M6*25flZnyc-8.8-480 |
Загрузка ...
|
|
| 18 | 25160064231 | Резиновая прокладка 76*42*30 |
Загрузка ...
|
|
| 19 | 25160061521 | Резиновый чехол 276*166*30 |
Загрузка ...
|
|
| 20 | 4015010334 | Шайба gb96.1-16flznyc-300hv-480 |
Загрузка ...
|
|
| 21 | 4011011433 | Болт gb5783-m16x30flznyc-10.9-480 |
Загрузка ...
|
|
| 22 | 25160069402 | Кронштейн опоры масляного бака |
Загрузка ...
|
|
| 23 | 25160078571 | Втулка 94*68*30 |
Загрузка ...
|
|
| 24 | 25160030011 | Трассировочные ножны |
Загрузка ...
|
|
| 25 | 4011010748 | Болт gb5783-m10x20flznyc-8.8-480 |
Загрузка ...
|
|
| 26 | 25220053631 | Гидроцилиндр оттяжки Lwr pin (сварка) |
Загрузка ...
|
|
| 27 | 4190709485 | Сиденье RR с выдвижным механизмом 212.2*180*203.2 |
Загрузка ...
|
|
| 28 | 25290014732 | Узел предохранительной опоры |
Загрузка ...
|
|
| 29 | 25160078621 | Приют RR |
Загрузка ...
|
|
| 30 | 4011010746 | Болт gb5783-m8x12flznyc-8.8-480 |
Загрузка ...
|
|
| 31 | 25160078631 | Втулка 87*61*30 |
Загрузка ...
|
|
| 32 | 4015010338 | Шайба gb97.1-20flznyc-300hv-480 |
Загрузка ...
|
|
| 33 | 4011011221 | Болт GB5783-M20*70flZnyc-10.9-480 |
Загрузка ...
|
|
| 34 | 4043010294 | Лента уплотнительная |
Загрузка ...
|
|
| 35 | 25160084771 | Боковая крышка 210*100*2 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
