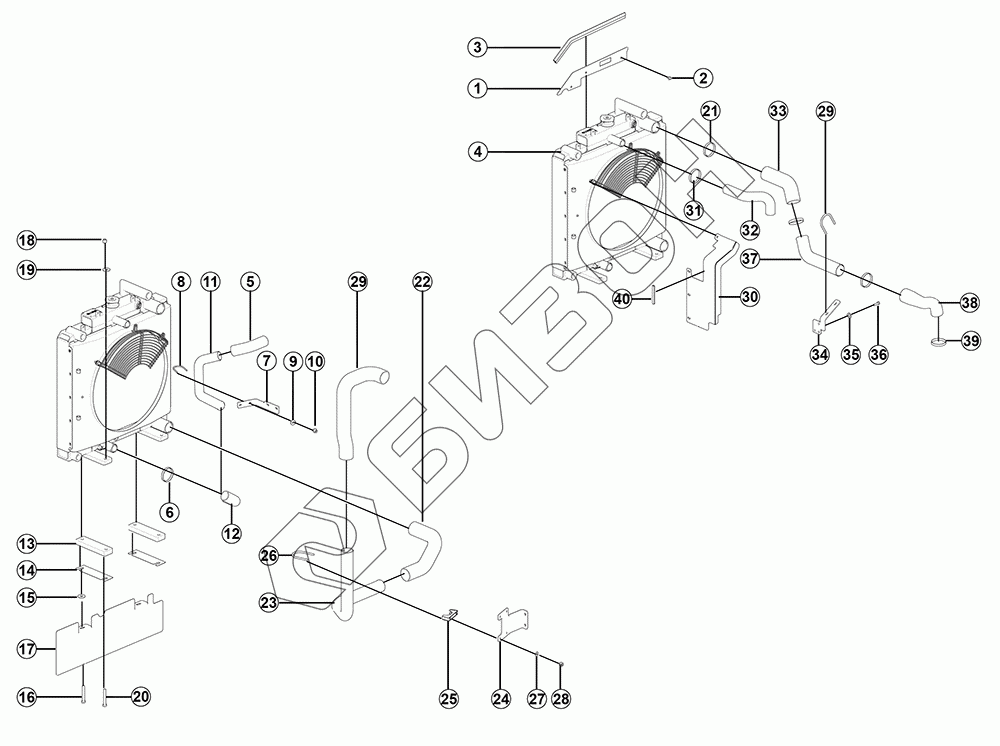

Графический каталог запасных частей к технике: LGMG HA735. Система охлаждения двигателя
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 25570002002 | Верхняя воздушная перегородка |
Загрузка ...
|
|
| 2 | 4011011062 | Болт gb16674-m8x12flznyc-8.8-480 |
Загрузка ...
|
|
| 3 | 25570002231 | Пенная уплотнительная лента 490745-550 мм |
Загрузка ...
|
|
| 4 | 4110707467 | Радиатор в сборе M9117184 |
Загрузка ...
|
|
| 5 | 25570001901 | Шланг подачи воды в двигатель |
Загрузка ...
|
|
| 6 | 4017000007 | Хомут для шланга jb8870-d60 |
Загрузка ...
|
|
| 7 | 25570002201 | Кронштейн водозаборной трубы |
Загрузка ...
|
|
| 8 | 25010020982 | U-образный болт M6*53 |
Загрузка ...
|
|
| 9 | 4015010296 | Шайба gb96.1-6flznyc-480 |
Загрузка ...
|
|
| 10 | 4013010300 | Гайка gb889.1-m6flznyc-8-480 |
Загрузка ...
|
|
| 11 | 25570002162 | Труба для впуска воды в двигатель 45*1.5 |
Загрузка ...
|
|
| 12 | 25570002152 | Шланг для забора воды из двигателя 52*5 |
Загрузка ...
|
|
| 13 | 25570001241 | Резиновая пластина 210*60*24 |
Загрузка ...
|
|
| 14 | 25570001231 | Регулировочная прокладка 210*60*2 |
Загрузка ...
|
|
| 15 | 4015010286 | Шайба gb96.1-12flznyc-480 |
Загрузка ...
|
|
| 16 | 4011010982 | Болт GB5783-M12*55flZnyc-8.8-480 |
Загрузка ...
|
|
| 17 | 25570002222 | Нижняя воздушная перегородка |
Загрузка ...
|
|
| 18 | 4013010301 | Гайка gb889.1-m12flznyc-8-480 |
Загрузка ...
|
|
| 19 | 4015010340 | Шайба gb97.1-12flznyc-300hv-480 |
Загрузка ...
|
|
| 20 | 4011011143 | Болт GB5782-M12*85flZnyc-8.8-480 |
Загрузка ...
|
|
| 21 | 4190710327 | Зажим Т-образного болта ф63-ф71 |
Загрузка ...
|
|
| 22 | 25570002171 | Выпускной патрубок интеркулера hosel70*5 |
Загрузка ...
|
|
| 23 | 25570002041 | Выпускная стальная труба интеркулера 60*1,5 |
Загрузка ...
|
|
| 24 | 25570002211 | Кронштейн выпускной трубы интеркулера |
Загрузка ...
|
|
| 25 | 25010005411 | Крепежное сиденье 63 |
Загрузка ...
|
|
| 26 | 25010005451 | U-образный болт выхлопной трубы 63 |
Загрузка ...
|
|
| 27 | 4015010289 | Шайба gb96.1-8flznyc-480 |
Загрузка ...
|
|
| 28 | 4013010297 | Гайка gb889.1-m8flznyc-8-480 |
Загрузка ...
|
|
| 29 | 25570002181 | Выпускной шланг интеркулера II 70*5 |
Загрузка ...
|
|
| 30 | 25570002123 | Укрытие для вентиляторов |
Загрузка ...
|
|
| 31 | 4017000009 | Хомут для шланга JB8870-D50 |
Загрузка ...
|
|
| 32 | 25570001871 | Шланг для отвода воды из двигателя |
Загрузка ...
|
|
| 33 | 25570002141 | Впускной шланг интеркулера 70*5 |
Загрузка ...
|
|
| 34 | 25570002192 | Кронштейн крепления трубы интеркулера |
Загрузка ...
|
|
| 35 | 4011010708 | Болт gb5783-m8x30flznyc-8.8-480 |
Загрузка ...
|
|
| 36 | 4015010280 | Шайба gb97.1-8flznyc-480 |
Загрузка ...
|
|
| 37 | 25570002131 | Приемная труба интеркулера 60*1,5 |
Загрузка ...
|
|
| 38 | 25570001921 | Шланг воздухозаборника интеркулера |
Загрузка ...
|
|
| 39 | 4190710326 | Зажим с тавровым болтом ф53-ф61 |
Загрузка ...
|
|
| 40 | 4190710834 | Клипса резиновая 34009507001-1200 мм |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
