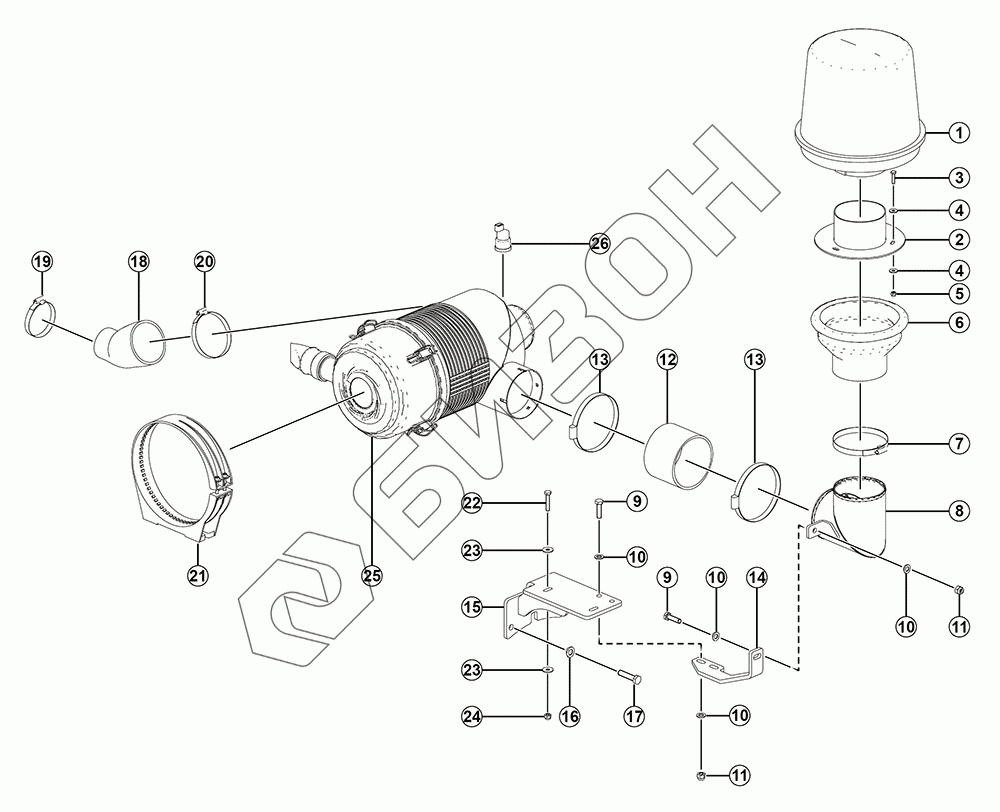

Графический каталог запасных частей к технике: LGMG HA735. Система забора воздуха двигателя
1
2
3
4
4
5
6
7
8
9
9
10
10
10
10
11
11
12
13
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4110703666 | Фильтр предварительной очистки воздуха KA14-40-0000 |
Загрузка ...
|
|
| 2 | 25550000131 | Переходная труба для предварительной фильтрации (сварка) |
Загрузка ...
|
|
| 3 | 4011010731 | Болт gb5783-m6x25flznyc-8.8-480 |
Загрузка ...
|
|
| 4 | 4015010296 | Шайба gb96.1-6flznyc-480 |
Загрузка ...
|
|
| 5 | 4013010300 | Гайка gb889.1-m6flznyc-8-480 |
Загрузка ...
|
|
| 6 | 25550000051 | Воздухозаборник |
Загрузка ...
|
|
| 7 | 4017000005 | Хомут для шланга JB8870-D120 |
Загрузка ...
|
|
| 8 | 25550002261 | Впускная труба и кронштейн (сварка) |
Загрузка ...
|
|
| 9 | 4011010727 | Болт gb5783-m10x35flznyc-8.8-480 |
Загрузка ...
|
|
| 10 | 4015010339 | Шайба gb97.1-10flznyc-300hv-480 |
Загрузка ...
|
|
| 11 | 4013010296 | Гайка gb889.1-m10flznyc-8 |
Загрузка ...
|
|
| 12 | 25550002161 | Шланг для всасывания 125*5 |
Загрузка ...
|
|
| 13 | 4017000004 | Хомут для шланга JB8870-D130 |
Загрузка ...
|
|
| 14 | 25550002272 | Кронштейн впускной трубы |
Загрузка ...
|
|
| 15 | Air filter bracket wldmt | Кронштейн воздушного фильтра (сварка) |
Загрузка ...
|
|
| 16 | 4015010340 | Шайба gb97.1-12flznyc-300hv-480 |
Загрузка ...
|
|
| 17 | 4011010981 | Болт gb5783-m12x50flznyc-8.8-480 |
Загрузка ...
|
|
| 18 | 25550002281 | Переходник впускной трубы 70/99*5 |
Загрузка ...
|
|
| 19 | 4017000014 | Хомут для шланга JB8870-D80 |
Загрузка ...
|
|
| 20 | 4017000006 | Хомут для шланга JB8870-D100 |
Загрузка ...
|
|
| 21 | 4110703326 | Болт clamp P780532 |
Загрузка ...
|
|
| 22 | 4011010726 | Болт gb5783-m8x40flznyc-8.8-480 |
Загрузка ...
|
|
| 23 | 4015010289 | Шайба gb96.1-8flznyc-480 |
Загрузка ...
|
|
| 24 | 4013010297 | Гайка gb889.1-m8flznyc-8-480 |
Загрузка ...
|
|
| 25 | 4110703320 | Воздушный фильтр G098293 |
Загрузка ...
|
|
| 26 | 4110702759 | Сигнализатор перепада давления ELEK X770774 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
