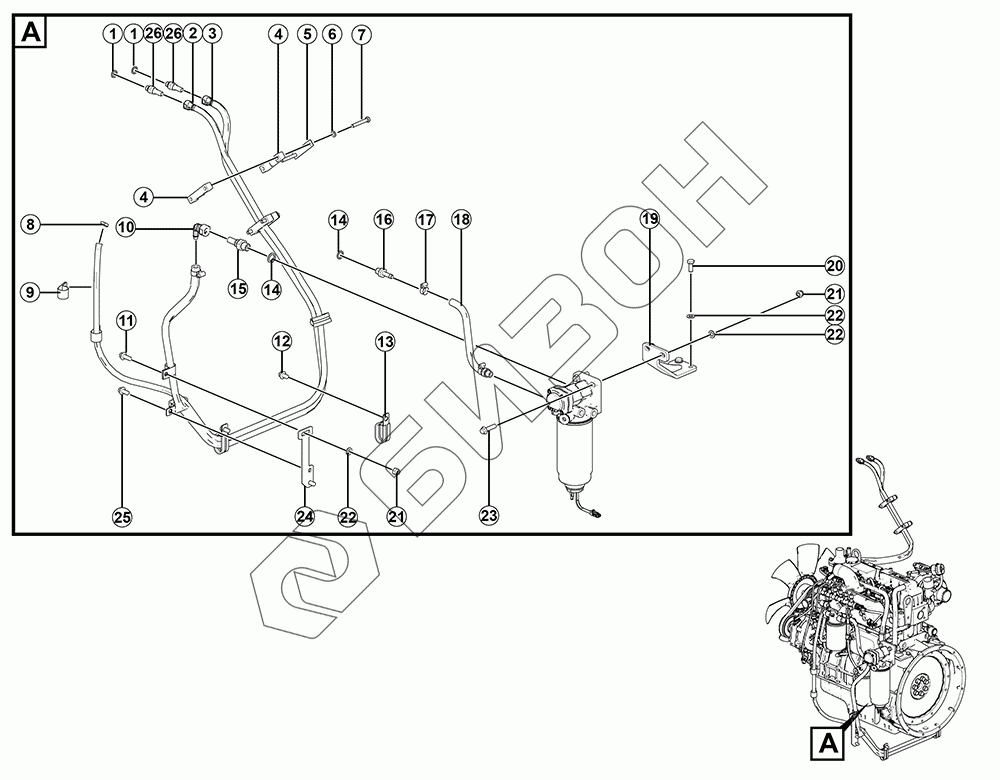

Графический каталог запасных частей к технике: LGMG HA735. Топливная система двигателя
1
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
21
22
22
22
23
24
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4015000121 | Шайба jb982-14 |
Загрузка ...
|
|
| 2 | 25590001181 | Топливная трубка ID10-11.80-0°-3900 мм |
Загрузка ...
|
|
| 3 | 25590001171 | Топливная трубка ID10-11.80-0°-3600 мм |
Загрузка ...
|
|
| 4 | 25590001161 | Хомут для шланга 92*18*18-ф24-ф26 |
Загрузка ...
|
|
| 5 | 25590001151 | Крышка хомута шланга 92*18*2 |
Загрузка ...
|
|
| 6 | 4015010280 | Шайба gb97.1-8flznyc-480 |
Загрузка ...
|
|
| 7 | 4011010974 | Болт GB5783-M8*55flZnyc-8.8-480 |
Загрузка ...
|
|
| 8 | 4017010173 | Хомут для шланга JB8870-D16 |
Загрузка ...
|
|
| 9 | 4190707971 | Зажим R-D26-M10 |
Загрузка ...
|
|
| 10 | 4110703232 | Быстроразъемное соединение j2044-11.8x10x12x90° 12sae |
Загрузка ...
|
|
| 11 | 4011011015 | Болт gb16674-m10x25flznyc-8.8-480 |
Загрузка ...
|
|
| 12 | 4011011088 | Болт gb16674-m10x16flzny-8.8-480 |
Загрузка ...
|
|
| 13 | 4190707978 | Зажим R-типа с двойным отверстием R-D25*2-M10 |
Загрузка ...
|
|
| 14 | 4015000141 | Шайба jb982-16 |
Загрузка ...
|
|
| 15 | 25010017322 | Быстроразъемный соединитель M16 |
Загрузка ...
|
|
| 16 | 25590000941 | Прямое соединениеM16-10.5*54 |
Загрузка ...
|
|
| 17 | 4017000010 | Горловой башмак jb8870-d20 |
Загрузка ...
|
|
| 18 | 4049010349 | Трубка LZB103-10*300-P |
Загрузка ...
|
|
| 19 | Fine filter bracket wldmt | Кронштейн для фильтра тонкой очистки (сварка) |
Загрузка ...
|
|
| 20 | 4011010722 | Болт gb5783-m10x25flznyc-8.8-480 |
Загрузка ...
|
|
| 21 | 4013010296 | Гайка gb889.1-m10flznyc-8 |
Загрузка ...
|
|
| 22 | 4015010339 | Шайба gb97.1-10flznyc-300hv-480 |
Загрузка ...
|
|
| 23 | 4011011086 | Болт gb16674-m10x40flzny-8.8-480 |
Загрузка ...
|
|
| 24 | 25590001131 | Кронштейн топливной трубки |
Загрузка ...
|
|
| 25 | 4011010993 | Болт b16674-m10x20flznyc-8.8-480 |
Загрузка ...
|
|
| 26 | 25590001141 | Шарнир M14*1.5-11.80 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
