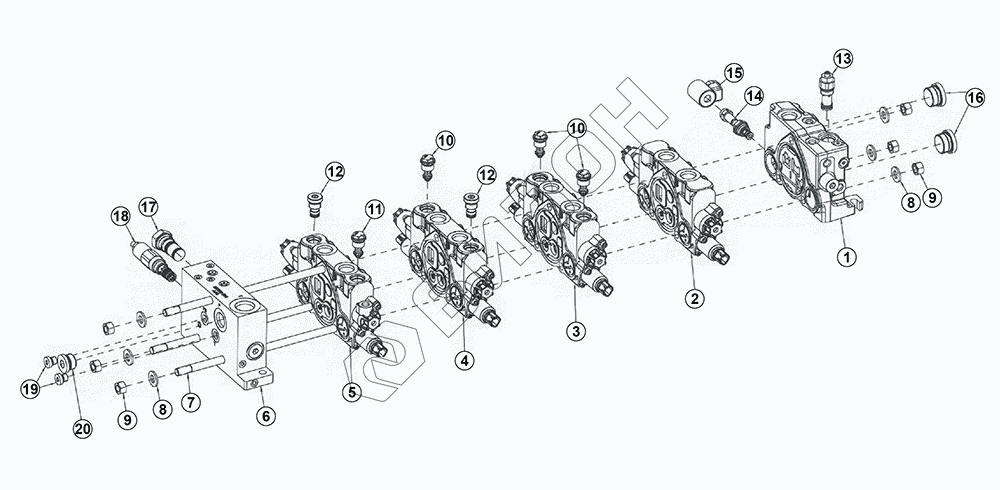

Графический каталог запасных частей к технике: LGMG HA735. Установка клапанов ax32085-60(10429)
1
2
3
4
5
6
7
8
8
9
9
10
10
11
12
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4120711421001 | Секция впуска масла в сборе N/S/NMX181-BH3 |
Загрузка ...
|
|
| 2 | 4120711421002 | Секция в сборе N/S/NMX182-A104 |
Загрузка ...
|
|
| 3 | 4120711421003 | Секция в сборе N/S/NMX182-A106 |
Загрузка ...
|
|
| 4 | 4120711421004 | Секция в сборе N/S/NMX182-A107 |
Загрузка ...
|
|
| 5 | 4120711421005 | Секция в сборе N/S/NMX182-A105 |
Загрузка ...
|
|
| 6 | 4120711421006 | Секция выпуска масла в сборе N/S/NMX183-A29 |
Загрузка ...
|
|
| 7 | 4120711421007 | Резьбовая шпилька N6027-57 |
Загрузка ...
|
|
| 8 | 4120711421008 | Шайба N58072 |
Загрузка ...
|
|
| 9 | 4120711421009 | Гайка N1058 |
Загрузка ...
|
|
| 10 | 4120711421010 | Перепускной клапан N63360-300 |
Загрузка ...
|
|
| 11 | 4120711421011 | Перепускной клапан N63360-100 |
Загрузка ...
|
|
| 12 | 4120711421012 | Плунжер N61650 |
Загрузка ...
|
|
| 13 | 4120711421013 | Регулятор разгрузки N56903-1/3770A |
Загрузка ...
|
|
| 14 | 4120711421014 | Картриджный электромагнитный клапан N63878-1 |
Загрузка ...
|
|
| 15 | 4120711421015 | Соленоид N63424 |
Загрузка ...
|
|
| 16 | 4120711421016 | Плунжер N62476 (BSP ) |
Загрузка ...
|
|
| 17 | 4120711421017 | Плунжер N63238 (BSP ) |
Загрузка ...
|
|
| 18 | 4120711421018 | Клапан регулировки давления N58108-20-35 |
Загрузка ...
|
|
| 19 | 4120711421019 | Плунжер N90494 (BSP ) |
Загрузка ...
|
|
| 20 | 4120711421020 | Плунжер N64242-A (BSP ) |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
