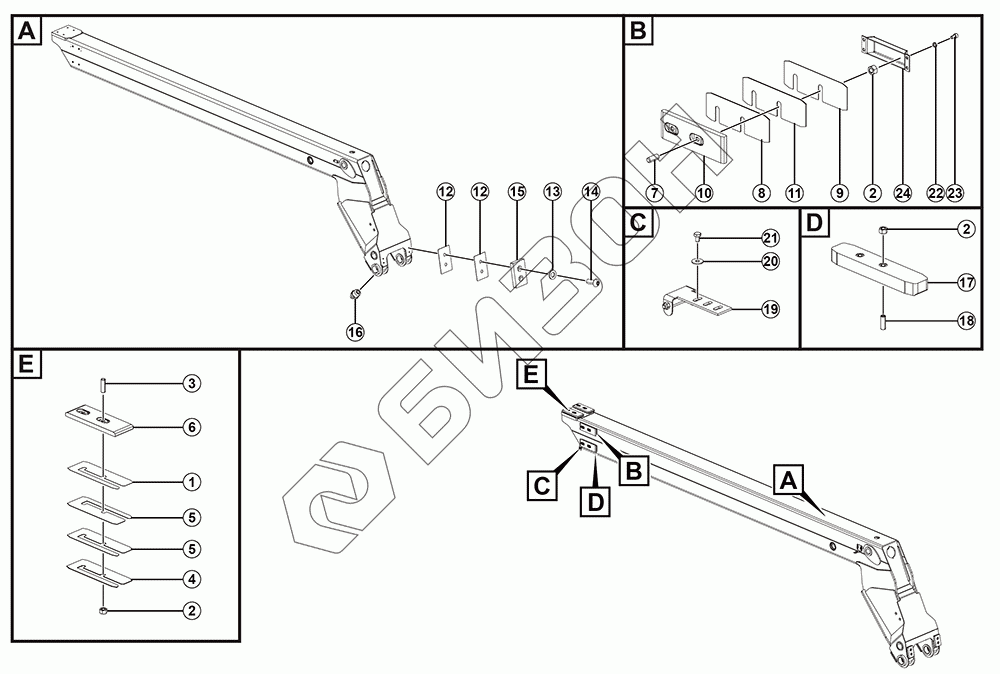

Графический каталог запасных частей к технике: LGMG HA735. Внутренняя секция стрелы
1
2
2
2
3
4
5
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 25220081351 | Регулировочная прокладка 73 * 200 * 0,5 |
Загрузка ...
|
|
| 2 | 4013010295 | Гайка gb6170-m12flznyc-8-480 |
Загрузка ...
|
|
| 3 | 4014010494 | Винт GB77-M12*40flZnyc-45H-480 |
Загрузка ...
|
|
| 4 | 25220072192 | Клин 73*200*2 |
Загрузка ...
|
|
| 5 | 25220072202 | Клин 73*200*1 |
Загрузка ...
|
|
| 6 | 25220071711 | Ползун в сборе III |
Загрузка ...
|
|
| 7 | 4014010706 | Винт GB77-M12*30flZnyc-45H-480 |
Загрузка ...
|
|
| 8 | 25220072181 | Клин 50*200*1 |
Загрузка ...
|
|
| 9 | 25220072171 | Клин 50*200*2 |
Загрузка ...
|
|
| 10 | 25220021664 | Ползунок в сборе 1 |
Загрузка ...
|
|
| 11 | 25220086021 | Клин 50*200*0.5 |
Загрузка ...
|
|
| 12 | 25220072401 | Клин 100*60*1 |
Загрузка ...
|
|
| 13 | 4015010339 | Шайба gb97.1-10flznyc-300hv-480 |
Загрузка ...
|
|
| 14 | Screw GB70.2-M10*25flZnyc-8.8-480 | Винт GB70.2-M10*25flZnyc-8.8-480 |
Загрузка ...
|
|
| 15 | 25220072582 | Плита 100*60*15 |
Загрузка ...
|
|
| 16 | 4030000065 | Чашка для смазки jb7940.1-m10x1 |
Загрузка ...
|
|
| 17 | 25220050872 | Ползунок в сборе II |
Загрузка ...
|
|
| 18 | 4014010687 | Винт GB77-M12*35flZnyc-45H-480 |
Загрузка ...
|
|
| 19 | 25220090501 | Угловая пластина в сборе |
Загрузка ...
|
|
| 20 | 4015010289 | Шайба gb96.1-8flznyc-480 |
Загрузка ...
|
|
| 21 | 4011010746 | Болт gb5783-m8x12flznyc-8.8-480 |
Загрузка ...
|
|
| 22 | 4015000035 | Шайба gb93-6-65mn |
Загрузка ...
|
|
| 23 | 4014010434 | Винт GB70.1-M6*10flZnyc-8.8-480 |
Загрузка ...
|
|
| 24 | Shield | Щит |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
