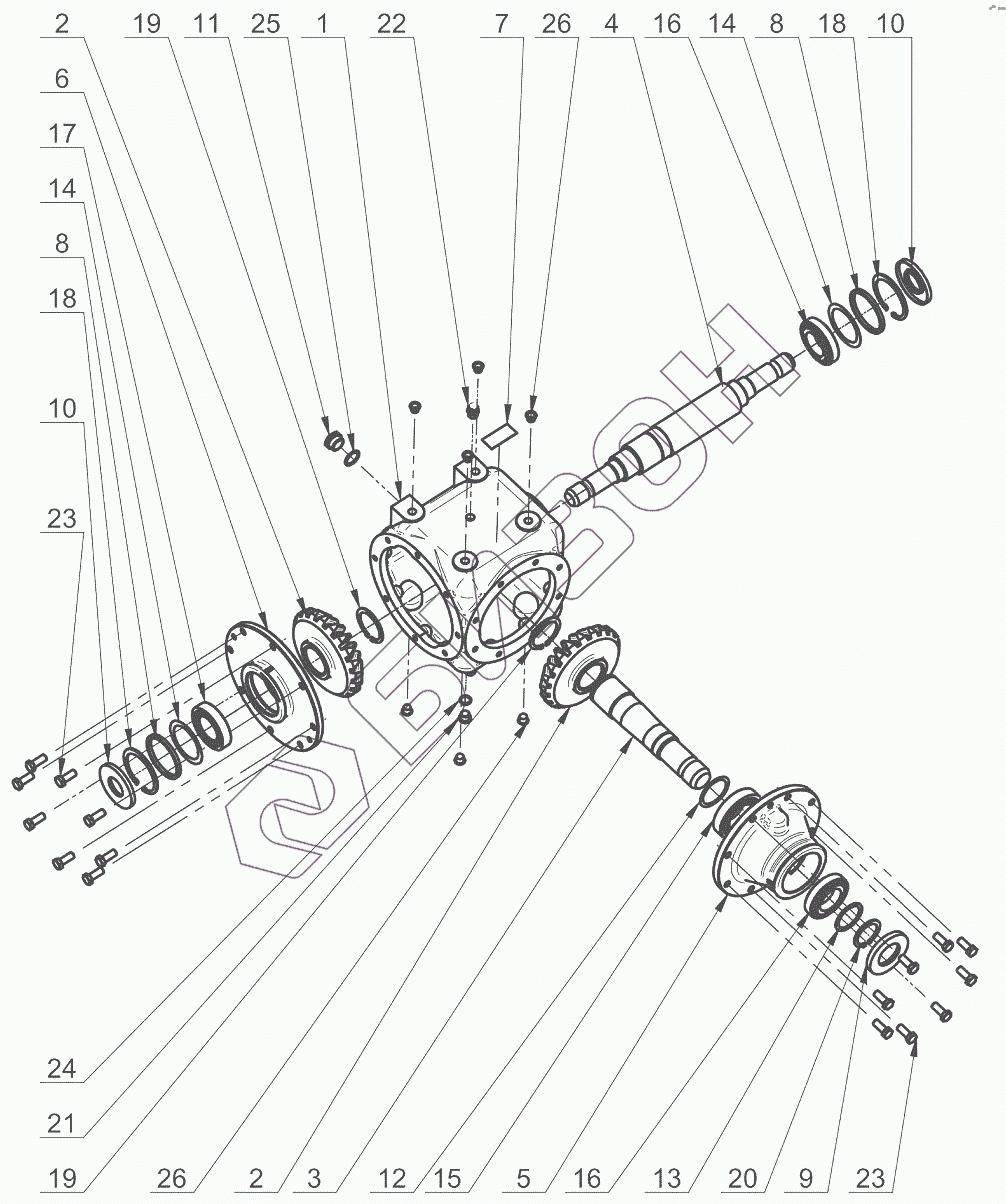

Графический каталог запасных частей к технике: Лидагропроммаш КДФ-3В. Редуктор MIPS-138-002
1
2
2
3
4
5
6
7
8
8
9
10
10
11
12
13
14
14
15
16
16
17
18
18
19
19
20
21
22
23
23
24
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 130-01.01.04 | Корпус |
Загрузка ...
|
|
| 2 | 130-01.03.00 | Колесо |
Загрузка ...
|
|
| 3 | 130-02.04.00 | Вал короткий |
Загрузка ...
|
|
| 4 | 130-02.05.03 | Вал длинный |
Загрузка ...
|
|
| 5 | 130-01.06.01 | Крышка |
Загрузка ...
|
|
| 6 | 130-01.07.02 | Крышка |
Загрузка ...
|
|
| 7 | 130-01.08.02 | Табличка маркировочная |
Загрузка ...
|
|
| 8 | 130-02.09.00 | Шайба |
Загрузка ...
|
|
| 9 | AS 50/90/10 | Кольцо |
Загрузка ...
|
|
| 10 | AS 40/90/8 | Кольцо |
Загрузка ...
|
|
| 11 | Пробка | Пробка |
Загрузка ...
|
|
| 12 | Шайба PS55х68х(0,5)0,1/0,2/0,5 | Шайба |
Загрузка ...
|
|
| 13 | Шайба PS50х62х(1,5)0,1/0,2/0,5/1 | Шайба |
Загрузка ...
|
|
| 14 | Шайба PS70х90х(0,5)0,1/0,2/0,5 | Шайба |
Загрузка ...
|
|
| 15 | 32211 | Подшипник |
Загрузка ...
|
|
| 16 | 30210 | Подшипник |
Загрузка ...
|
|
| 17 | 32211 | Подшипник |
Загрузка ...
|
|
| 18 | Кольцо стопорное 90х3 | Кольцо стопорное |
Загрузка ...
|
|
| 19 | Кольцо стопорное 60х2 | Кольцо стопорное |
Загрузка ...
|
|
| 20 | Кольцо стопорное 50х2 | Кольцо стопорное |
Загрузка ...
|
|
| 21 | Пробка | Пробка |
Загрузка ...
|
|
| 22 | Сапун | Сапун |
Загрузка ...
|
|
| 23 | Болт М12х30-8.8 | Болт |
Загрузка ...
|
|
| 24 | Шайба медная 16х22х1,5 | Шайба медная |
Загрузка ...
|
|
| 25 | Шайба медная 1,5х26х33 | Шайба медная |
Загрузка ...
|
|
| 26 | Заглушка | Заглушка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
