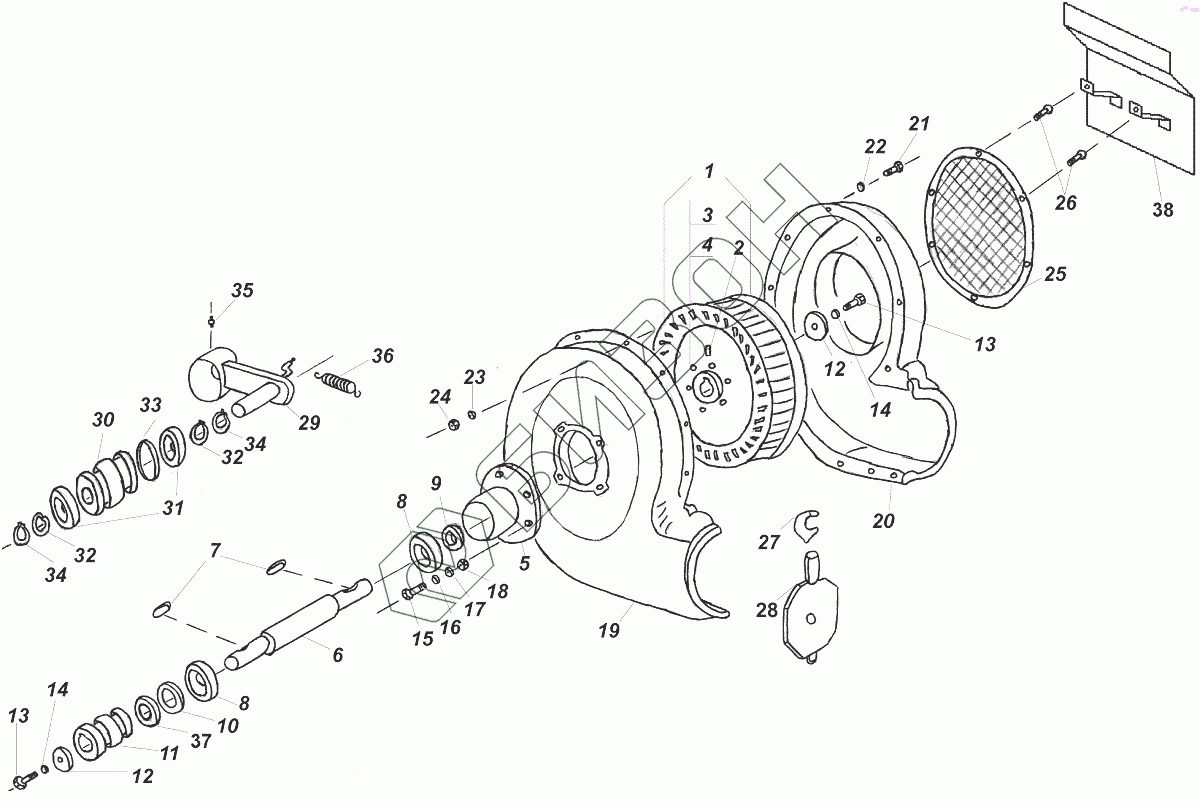

Графический каталог запасных частей к технике: Лидагропроммаш СПУ. ВЕНТИЛЯТОР В СБОРЕ
1
2
3
4
5
6
7
8
8
9
10
10
10
10
11
12
12
13
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
34
35
36
37
37
37
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 494732 | Крыльчатка в сборе |
Загрузка ...
|
|
| 2 | 631190A | Стопор ступицы |
Загрузка ...
|
|
| 3 | Болт М8х20 | Болт |
Загрузка ...
|
|
| 4 | Шайба 8.65Г | Шайба |
Загрузка ...
|
|
| 5 | 494107Б | Ступица |
Загрузка ...
|
|
| 6 | 494318-Б | Вал |
Загрузка ...
|
|
| 7 | Шпонка 6х6х35 | Шпонка |
Загрузка ...
|
|
| 8 | Подшипник 180305 | Подшипник |
Загрузка ...
|
|
| 9 | 494408 | Шайба |
Загрузка ...
|
|
| 10 | 494408-08 | Шайба регул. |
Загрузка ...
|
|
| 10 | 494408-07 | Шайба регул. |
Загрузка ...
|
|
| 10 | 494408-06 | Шайба регул. |
Загрузка ...
|
|
| 10 | 494408-05 | Шайба регул. |
Загрузка ...
|
|
| 11 | 494305-Б | Шкив |
Загрузка ...
|
|
| 12 | 494329 | Шайба |
Загрузка ...
|
|
| 13 | Болт М8х25 | Болт |
Загрузка ...
|
|
| 14 | Шайба 8.65Г | Шайба |
Загрузка ...
|
|
| 15 | Болт М10х40 | Болт |
Загрузка ...
|
|
| 16 | 646252 | Шайба |
Загрузка ...
|
|
| 17 | Шайба 10.65Г | Шайба |
Загрузка ...
|
|
| 18 | Гайка М10 | Гайка |
Загрузка ...
|
|
| 19 | 494844 | Корпус левый |
Загрузка ...
|
|
| 20 | 494845 | Корпус правый |
Загрузка ...
|
|
| 21 | Болт М6х30 | Болт |
Загрузка ...
|
|
| 22 | 646082 | Шайба |
Загрузка ...
|
|
| 23 | Шайба 6.54Г | Шайба |
Загрузка ...
|
|
| 24 | Гайка М6 | Гайка |
Загрузка ...
|
|
| 25 | 494848 | Заборник |
Загрузка ...
|
|
| 26 | Винт 4.2х19 | Винт |
Загрузка ...
|
|
| 27 | 494729 | Пружина |
Загрузка ...
|
|
| 28 | 494846 | Заслонка |
Загрузка ...
|
|
| 29 | 494106-В | Механизм натяжной |
Загрузка ...
|
|
| 30 | 494843-Б | Ролик натяжной |
Загрузка ...
|
|
| 31 | Подшипник 180205 | Подшипник |
Загрузка ...
|
|
| 32 | Кольцо 52х1,75 | Кольцо |
Загрузка ...
|
|
| 33 | 494399 | Шайба |
Загрузка ...
|
|
| 34 | Кольцо 25х1,2 | Кольцо |
Загрузка ...
|
|
| 35 | Масленка 1-Б1 | Масленка |
Загрузка ...
|
|
| 36 | 494724 | Пружина |
Загрузка ...
|
|
| 37 | 494408-01 | Шайба |
Загрузка ...
|
|
| 37 | 494408-02 | Шайба регул. |
Загрузка ...
|
|
| 37 | 494408-03 | Шайба регул. |
Загрузка ...
|
|
| 37 | 494408-04 | Шайба регул. |
Загрузка ...
|
|
| 38 | СП6.08.100 | Щит вентилятора |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
