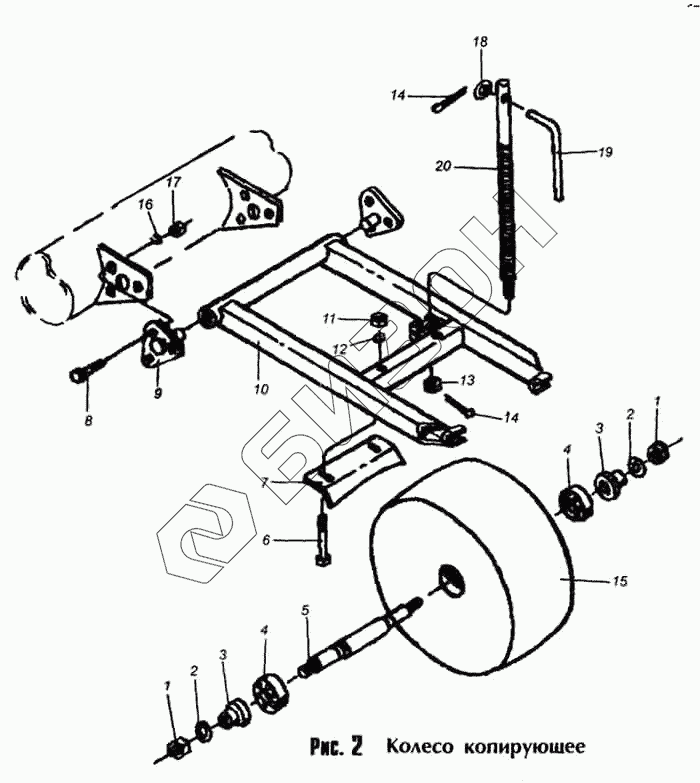

Графический каталог запасных частей к технике: Лидсельмаш КСТ-1,4. Колесо копирующее
1
1
2
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М16-6Н5.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 2 | 16.03.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 3 | КСВ 00.101 | Втулка |
Загрузка ...
|
|
| 4 | 180205 | Подшипник ГОСТ 8882-75 |
Загрузка ...
|
|
| 5 | КСБ 00.601 | Ось колеса |
Загрузка ...
|
|
| 6 | М12-6gх60.58.019 | Болт ГОСТ 7802-81 |
Загрузка ...
|
|
| 7 | КСВ 00.401 | Чистик |
Загрузка ...
|
|
| 8 | М8-6gх20.58.019 | Болт ГОСТ 7796 |
Загрузка ...
|
|
| 9 | КСВ 00.150 | Фланец |
Загрузка ...
|
|
| 10 | КСА 42.030 | Рамка колеса |
Загрузка ...
|
|
| 11 | М12-6Н.5.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 12 | 12.65Г | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 13 | М16-6Н.5.019 | Гайка |
Загрузка ...
|
|
| 14 | Шплинт 4x36 ГОСТ 397-79 | Шплинт 4x36 ГОСТ 397-79 |
Загрузка ...
|
|
| 15 | КСВ 00.070 | Колесо копирующее |
Загрузка ...
|
|
| 16 | 8.65Г | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 17 | М8-6Н.5.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 18 | 14.03.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 19 | КСА 42.608 | Ручка |
Загрузка ...
|
|
| 20 | КСА 42.617 | Винт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
