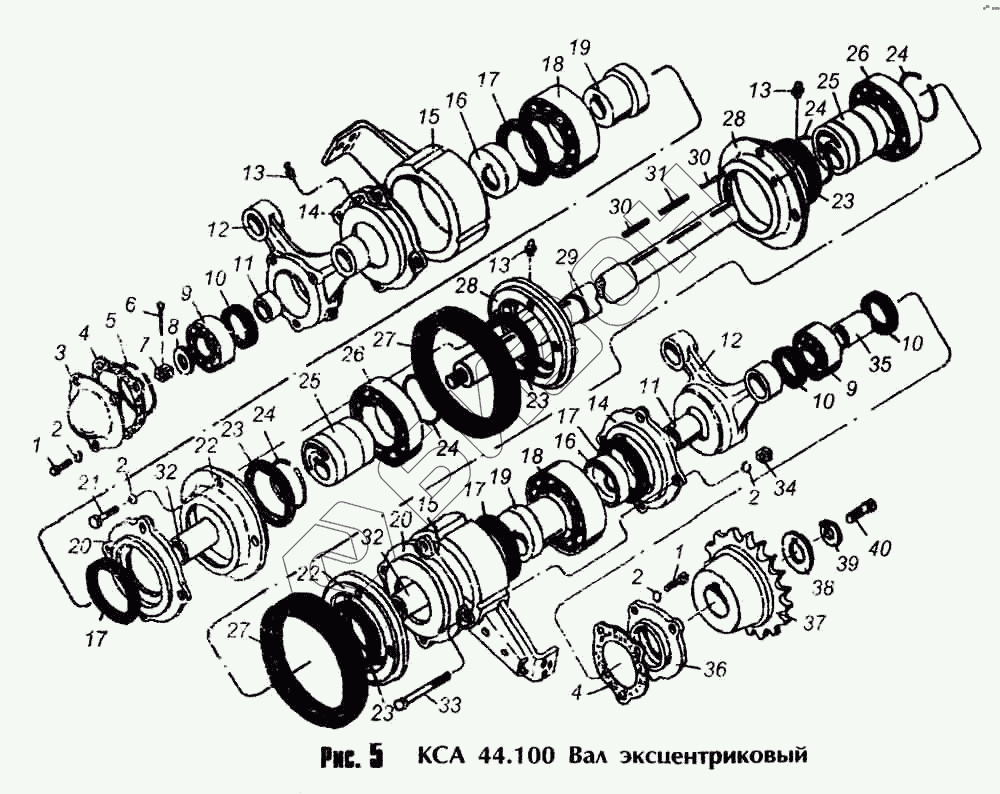

Графический каталог запасных частей к технике: Лидсельмаш КСТ-1,4. КСА 44.100 Вал эксцентриковый
1
1
2
2
2
2
3
4
4
5
6
7
8
9
9
10
10
10
11
11
12
12
13
13
13
14
14
15
15
16
16
17
17
17
17
18
18
19
19
20
20
21
22
22
23
23
23
23
24
24
24
24
25
25
26
26
27
27
28
28
29
30
30
31
32
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М10-6gx25.58.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 2 | 10.65Г | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 3 | КСА 44.003 | Крышка корпуса подшипника |
Загрузка ...
|
|
| 4 | КСА 44.002 | Прокладка |
Загрузка ...
|
|
| 5 | КСА 44.612 | Кольцо |
Загрузка ...
|
|
| 6 | Шплинт 4x40 ГОСТ 397-79 | Шплинт 4x40 ГОСТ 397-79 |
Загрузка ...
|
|
| 7 | М20-6Н.5.019 | Гайка ГОСТ 5918-73 |
Загрузка ...
|
|
| 8 | 20.01.08КП | Шайба ГОСТ 6958-78 |
Загрузка ...
|
|
| 9 | 1608 | Подшипник ГОСТ 5720-75 |
Загрузка ...
|
|
| 10 | П.1-50х70-1 | Манжета ГОСТ 8752-79 |
Загрузка ...
|
|
| 11 | КСА 44.822 | Втулка |
Загрузка ...
|
|
| 12 | КСА 44.201 | Корпус подшипника |
Загрузка ...
|
|
| 13 | Масленка 1.2 Ц6 ГОСТ 19853-74 | Масленка 1.2 Ц6 ГОСТ 19853-74 |
Загрузка ...
|
|
| 14 | КСВ 02.201 | Крышка |
Загрузка ...
|
|
| 15 | КСА 44.170 | Шатун |
Загрузка ...
|
|
| 16 | КСА 44.609 | Втулка эксцентриковая |
Загрузка ...
|
|
| 17 | П.1-70х95-1 | Манжета |
Загрузка ...
|
|
| 18 | 1612 | Подшипник ГОСТ 5720-75 |
Загрузка ...
|
|
| 19 | КСА 44.608 | Эксцентрик |
Загрузка ...
|
|
| 20 | КСВ 02.201-01 | Крышка |
Загрузка ...
|
|
| 21 | М10-6gx40.58.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 22 | КСА 44.104 | Крышка |
Загрузка ...
|
|
| 23 | п-75х100-1 | Манжета ГОСТ 8752-79 |
Загрузка ...
|
|
| 24 | КСА 44.436 | Кольцо |
Загрузка ...
|
|
| 25 | КСА 44.602 | Эксцентрик |
Загрузка ...
|
|
| 26 | 215 | Подшипник ГОСТ 8338-75 |
Загрузка ...
|
|
| 27 | КСА 44.001 | Кольцо |
Загрузка ...
|
|
| 28 | КСА 44.001 | Кольцо |
Загрузка ...
|
|
| 29 | КСА 44.604-01 | Вал эксцентриковый |
Загрузка ...
|
|
| 30 | 2-12х8х40 | Шпонка |
Загрузка ...
|
|
| 31 | 2-12х8х80 | Шпонка |
Загрузка ...
|
|
| 32 | КСА 44.821 | Втулка |
Загрузка ...
|
|
| 33 | М10-6gx90.58.019 | Болт ГОСТ 7795-70 |
Загрузка ...
|
|
| 34 | М10-6Н.5.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 35 | КСА 44.823 | Втулка |
Загрузка ...
|
|
| 36 | КСА 44.103 | Крышка |
Загрузка ...
|
|
| 37 | Н.022.411 | Звездочка z=15 |
Загрузка ...
|
|
| 38 | КНТ 30.457 | Шайба |
Загрузка ...
|
|
| 39 | КНТ 30.3456 | Шайба |
Загрузка ...
|
|
| 40 | М12-6gx25.58.019 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
