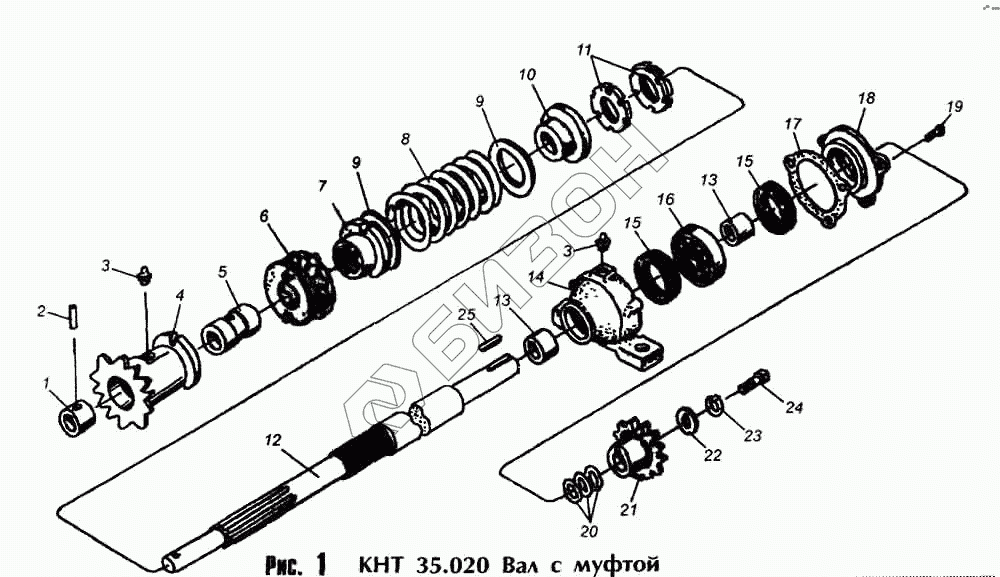

Графический каталог запасных частей к технике: Лидсельмаш КТН-2В. КНТ 35.020 Вал с муфтой
1
2
3
3
4
5
6
7
8
9
9
10
11
12
13
13
14
15
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КНТ. 35.803 | Втулка |
Загрузка ...
|
|
| 2 | КНТ. 35.625 | Штырь |
Загрузка ...
|
|
| 3 | Масленка 1.2.ЦБ | Масленка 1.2.ЦБ |
Загрузка ...
|
|
| 4 | КНТ.35.080 | Полузвездочка с фланцем |
Загрузка ...
|
|
| 5 | КНТ. 35.101 | Втулка |
Загрузка ...
|
|
| 6 | Н.030.01.004 | Шайба зубчато-фрикционная |
Загрузка ...
|
|
| 7 | КНТ. 35.302 | Втулка шпицевая |
Загрузка ...
|
|
| 8 | ТК.210 | Пружина |
Загрузка ...
|
|
| 9 | 41.002 | Шайба |
Загрузка ...
|
|
| 10 | КСА 46.101 | Шайба |
Загрузка ...
|
|
| 11 | КСА 46.402 | Гайка |
Загрузка ...
|
|
| 12 | КНТ. 35.606 | Вал |
Загрузка ...
|
|
| 13 | КСБ.04.902 | Втулка |
Загрузка ...
|
|
| 14 | КСР.00.201-01 | Корпус подшипника |
Загрузка ...
|
|
| 15 | 1-1-45x65-1 | Манжета |
Загрузка ...
|
|
| 16 | 1307 | Подшипник ГОСТ 5720-75 |
Загрузка ...
|
|
| 17 | СК.0018 | Прокладка |
Загрузка ...
|
|
| 18 | КС5.06.103 | Крышка подшипника |
Загрузка ...
|
|
| 19 | P1M8х25.5.8.019 | Винт |
Загрузка ...
|
|
| 20 | КНТ. 30.441 | Шайба регулировочная |
Загрузка ...
|
|
| 21 | Н.022.407-02 | Звездочка z=13 |
Загрузка ...
|
|
| 22 | КНТ. 30.457 | Шайба |
Загрузка ...
|
|
| 23 | КНТ. 30.456 | Шайба |
Загрузка ...
|
|
| 24 | М12х25.58.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 25 | 2-10x8x35 | Шпонка ГОСТ 23360-78 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
