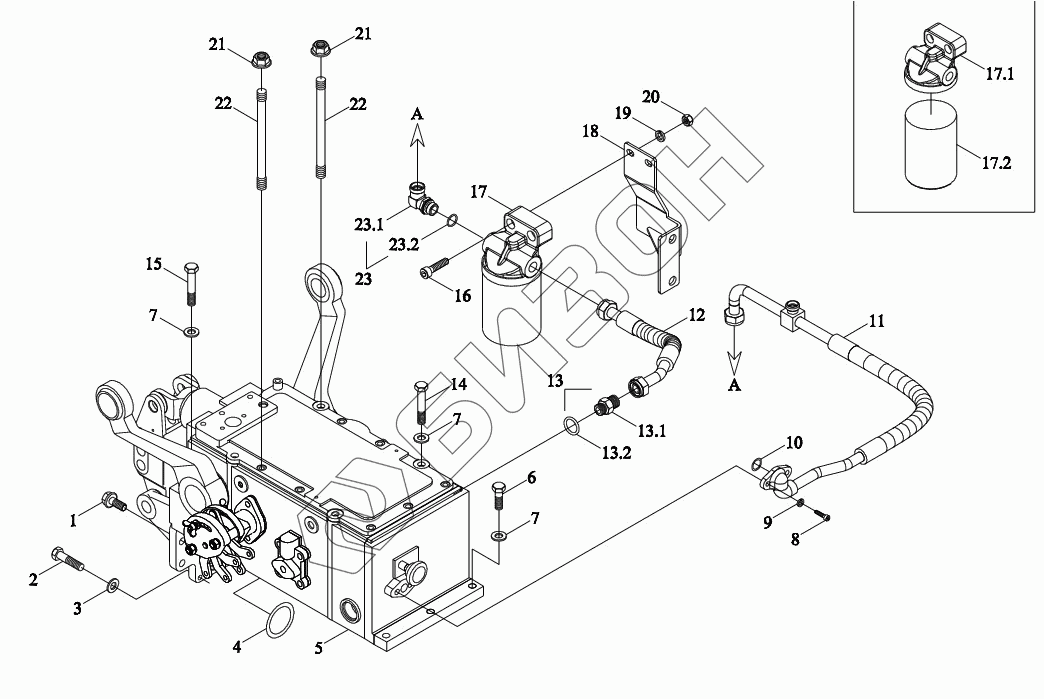

Графический каталог запасных частей к технике: LOVOL TB1CA504-012K. Блок подъемника
1
2
3
4
5
6
7
7
7
8
9
10
11
12
13
13.1
13.2
14
15
16
17
17.1
17.2
18
19
20
21
21
22
22
23
23.1
23.2
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TC02551250000K | TC02551250000K | Монтажный блок подъемника в сборе |
Загрузка ...
|
|
| 1 | GBT16674.1-M12X35-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 2 | GBT5783-M8X30-10.9-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 3 | TB300.55-02 | Шайба |
Загрузка ...
|
|
| 4 | GBT3452.1-103X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 5 | TC02551200005K | Подъёмное устройство в сборе |
Загрузка ...
|
|
| 6 | GBT5783-M12X40-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 7 | TB404.312B-01 | Шайба |
Загрузка ...
|
|
| 8 | GBT70.1-M8X30-8.8-A2L | Винт с цилиндрической головкой и внутренним шестигранником |
Загрузка ...
|
|
| 9 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 10 | GBT3452.1-25.8X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 11 | TC02582090004 | Маслопровод |
Загрузка ...
|
|
| 12 | TB3S582010011 | Резиновый шланг |
Загрузка ...
|
|
| 13 | TC02582070006 | Штуцер соединительный |
Загрузка ...
|
|
| 13.1 | GBT3733-L18 | Штуцер соединительный |
Загрузка ...
|
|
| 13.2 | TS09580010008 | Кольцо уплотнительное |
Загрузка ...
|
|
| 14 | FT300.55B.136 | Болт |
Загрузка ...
|
|
| 15 | GBT5783-M12X100-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 16 | GBT70.1-M10X40-8.8-A3L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 17 | TC02582090010 | Масляный фильтр |
Загрузка ...
|
|
| 17.1 | TC02582090011 | Стык |
Загрузка ...
|
|
| 17.2 | TC02582090012 | Фильтроэлемент |
Загрузка ...
|
|
| 18 | TC02582070015a | Сварка кронштейна |
Загрузка ...
|
|
| 19 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 20 | GBT6170-M10-8-A3L | Гайка шестигранная тип 1 |
Загрузка ...
|
|
| 21 | SPL-CO-M12-10-F3 | Гайка с фланцем |
Загрузка ...
|
|
| 22 | TB300.55-01 | Шпилька |
Загрузка ...
|
|
| 23 | TC04582390032 | Штуцер соединительный |
Загрузка ...
|
|
| 23.1 | GBT3738-L18 | Штуцер соединительный |
Загрузка ...
|
|
| 23.2 | TS09580010008 | Кольцо уплотнительное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
