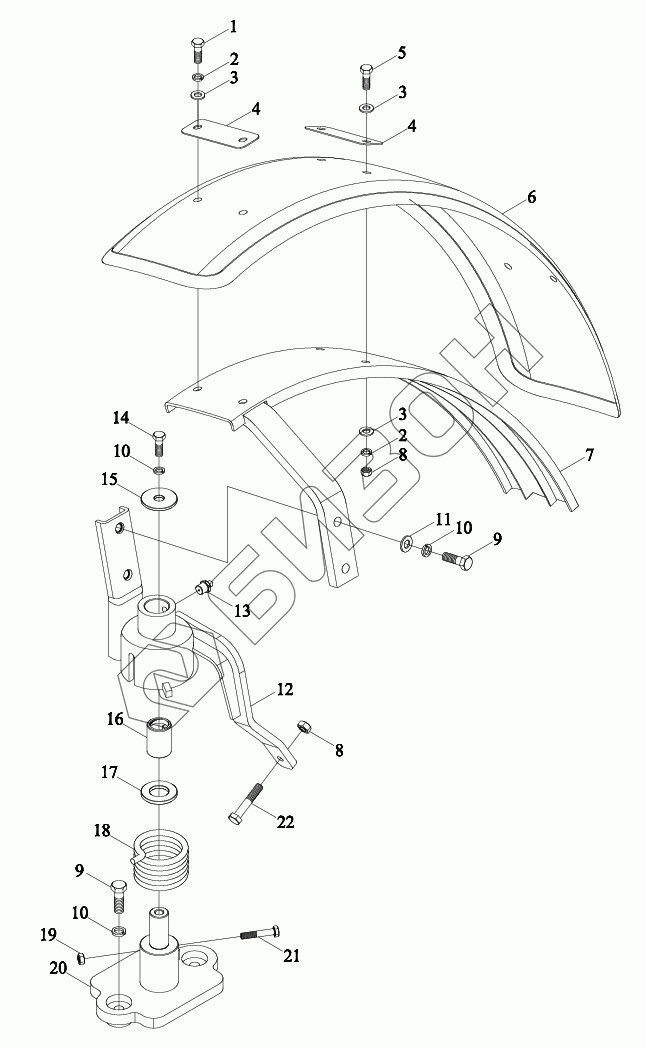

Графический каталог запасных частей к технике: LOVOL TB1CA504-012K. Брызговик передний правый
1
2
2
3
3
3
4
4
5
6
7
8
8
9
9
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TB400.476A | TB400.476A | Брызговик правый передний в сборе |
Загрузка ...
|
|
| 1 | GBT5783-M10X35-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 2 | GBT93-10-A0P | Гровер |
Загрузка ...
|
|
| 3 | GBT97.1-10-A0P | Шайба плоская |
Загрузка ...
|
|
| 4 | TB400.475A-04 | Лист усилительный |
Загрузка ...
|
|
| 5 | GBT5783-M10X30-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 6 | TB400.475A-03 | Щиток грязевой |
Загрузка ...
|
|
| 7 | TB400.476A.2 | Кронштейн |
Загрузка ...
|
|
| 8 | GBT6170-M10-8-A3L | Гайка |
Загрузка ...
|
|
| 9 | GBT5783-M12X40-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 10 | GBT93-12-A0P | Шайба стандартная пружинная |
Загрузка ...
|
|
| 11 | GBT97.1-12-A0P | Шайба плоская |
Загрузка ...
|
|
| 12 | TB400.476A.3 | Кронштейн |
Загрузка ...
|
|
| 13 | JBT7940.1-M10X1 | Пресс-масленка |
Загрузка ...
|
|
| 14 | GBT5783-M12X30-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 15 | TB400.475-07 | Шайба |
Загрузка ...
|
|
| 16 | TB400.475A-01 | Втулка |
Загрузка ...
|
|
| 17 | TB400.475-06 | Шайба |
Загрузка ...
|
|
| 18 | TB400.476A-01 | Пружина кручения |
Загрузка ...
|
|
| 19 | GBT6170-M8-8-A2L | Гайка |
Загрузка ...
|
|
| 20 | TB400.476A.1 | Плита монтажная |
Загрузка ...
|
|
| 21 | GBT5783-M8X45-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 22 | GBT5783-M10X55-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
