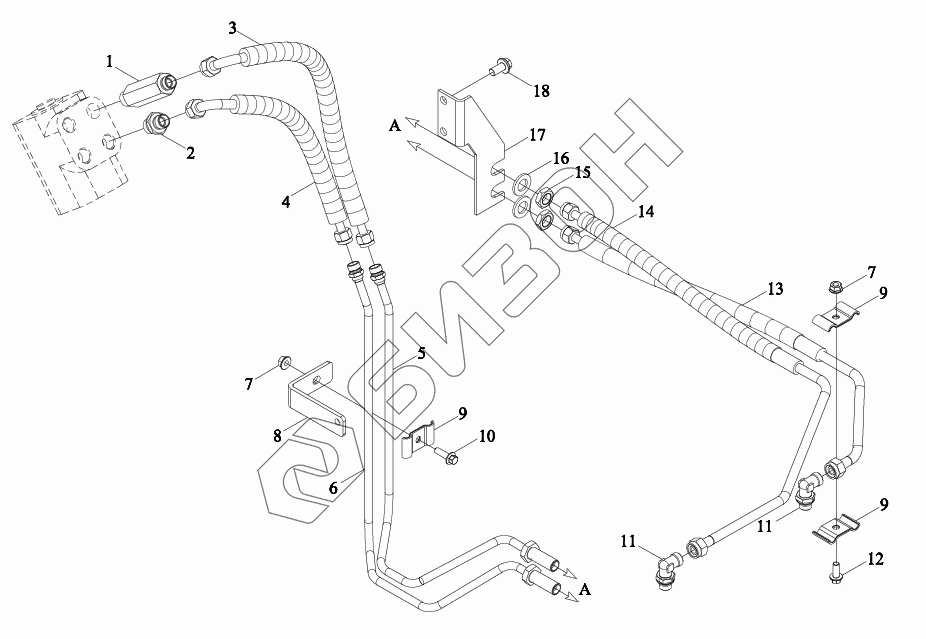

Графический каталог запасных частей к технике: LOVOL TB1CA504-012K. Гидравлический поворотный трубопровод 2
1
2
3
4
5
6
7
7
8
9
9
9
10
11
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TC02402740000K | TC02402740000K | Трубопровод гидравлический поворотный в сборе |
Загрузка ...
|
|
| 1 | TC04402080010 | Штуцер соединительный |
Загрузка ...
|
|
| 2 | GE20D18.24.93.5 | Штуцер соединительный |
Загрузка ...
|
|
| 3 | TB1S402010047K | Маслопровод |
Загрузка ...
|
|
| 4 | TB1S402010046K | Маслопровод |
Загрузка ...
|
|
| 5 | TB1S402010042K | Труба стальная |
Загрузка ...
|
|
| 6 | TB1S402010044K | Труба стальная |
Загрузка ...
|
|
| 7 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 8 | TB1S402010014K | Кронштейн |
Загрузка ...
|
|
| 9 | TC02402200018K | Трубный зажим |
Загрузка ...
|
|
| 10 | GBT16674.1-M8X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 11 | GL06701050023 | Стык |
Загрузка ...
|
|
| 12 | GBT16674.1-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 13 | TC02402660001K | Маслопровод |
Загрузка ...
|
|
| 14 | TC02402660002K | Маслопровод |
Загрузка ...
|
|
| 15 | GBT6173-M16X1.5-05-A3L | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 16 | GBT97.1-16-A3L | Шайба плоская |
Загрузка ...
|
|
| 17 | TC02402200011K | Кронштейн |
Загрузка ...
|
|
| 18 | GBT16674.1-M10X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
