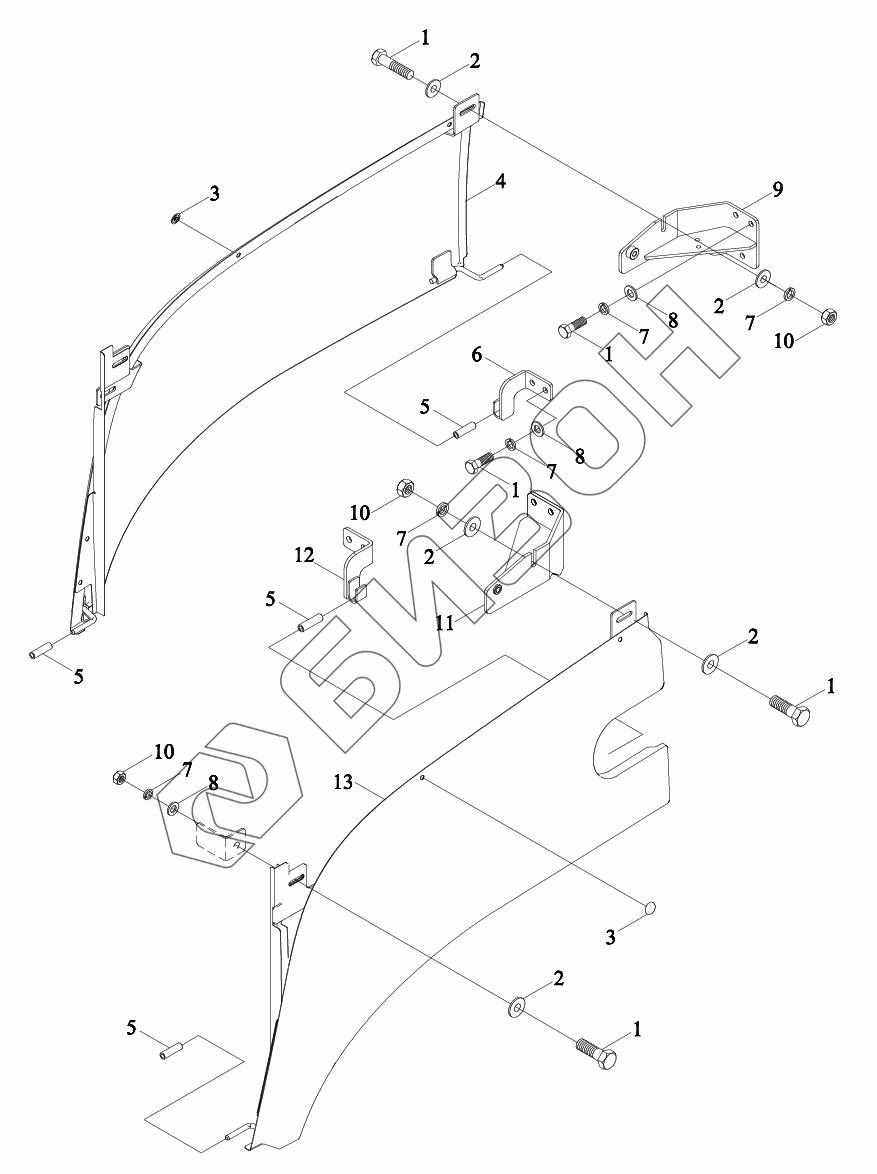

Графический каталог запасных частей к технике: LOVOL TB1CA504-012K. Капот 3

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
1
1
1
2
2
2
2
2
3
3
4
5
5
5
5
6
7
7
7
7
7
8
8
8
9
10
10
10
11
12
13
Позиция на иллюстрации Заводской номер детали Название детали Цена
TS04471024000 TS04471024000 Плита боковая
Загрузка ...
TS04471020000 TS04471020000 Капот в сборе
Загрузка ...
1 GBT5783-M8X25-8.8-A2L Болт с шестигранной головкой
Загрузка ...
2 GBT96.1-8-A0P Шайба большая
Загрузка ...
3 TS06471014003 Заглушка
Загрузка ...
4 TS04471024200 Плита боковая
Загрузка ...
5 TS06471014002 Втулка резиновая
Загрузка ...
6 TS04471014004 Неподвижный держатель
Загрузка ...
7 GBT97.1-8-A0P Шайба плоская
Загрузка ...
8 GBT93-8-A0P Гровер
Загрузка ...
9 TS04471014003 Неподвижный держатель
Загрузка ...
10 GBT6170-M8-8-A2L Гайка
Загрузка ...
11 TS04471014001 Неподвижный держатель
Загрузка ...
12 TS04471014002 Неподвижный держатель
Загрузка ...
13 TS04471024100 Плита боковая
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
