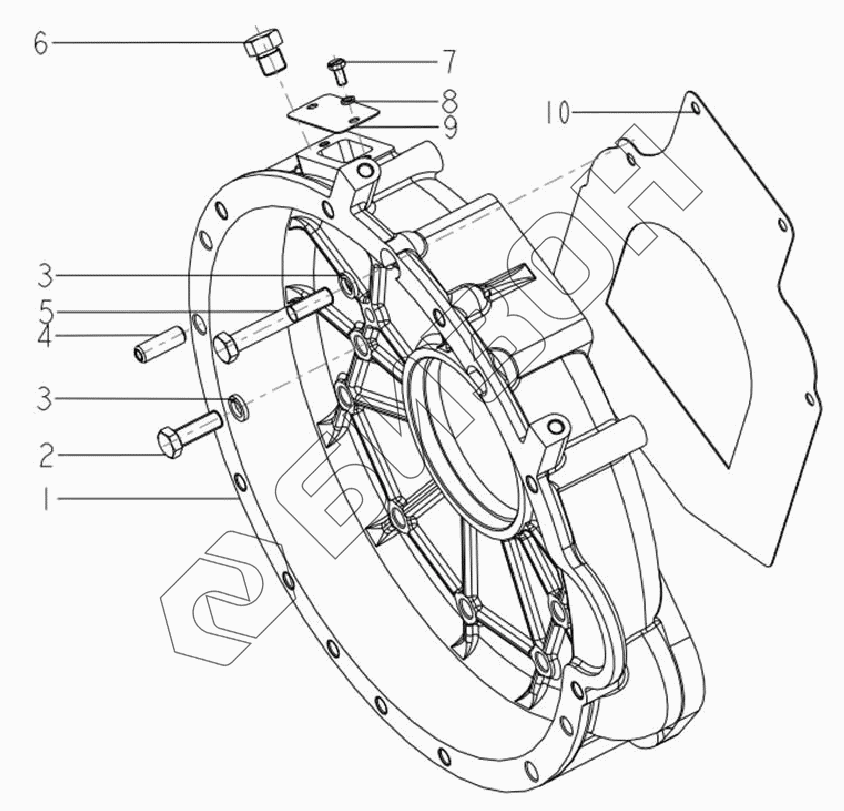

Графический каталог запасных частей к технике: LOVOL TB1CA504-012K. Картер маховика

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
4
5
6
7
8
9
10
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 490BT-13001-6 Картер маховика
Загрузка ...
2 GBT5783-M12X35 Болт
Загрузка ...
3 GBT93-12 Кольцо прокладочное
Загрузка ...
4 GBT120.2-12X26 Штырь цилиндрический
Загрузка ...
5 GBT70.1-M12X80 Винт с цилиндрической головкой с внутренним шестигранником
Загрузка ...
6 490BT-13008-1 Ввёртыш
Загрузка ...
7 GBT29.1-M6X12 Болт
Загрузка ...
8 GBT93-6 Кольцо прокладное
Загрузка ...
9 490B-13003 Накладка
Загрузка ...
10 490BT-13002 Прокладка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
