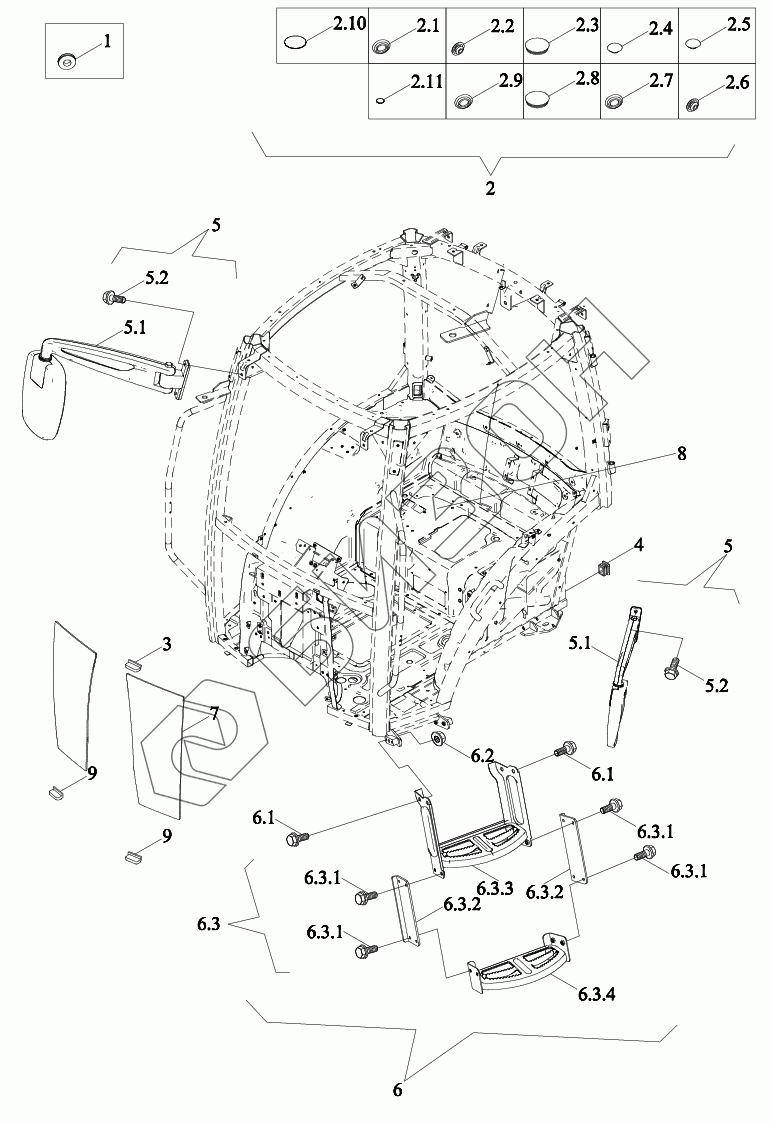

Графический каталог запасных частей к технике: LOVOL TB1CA504-012K. Комплектующие кабины 3
1
2
2.1
2.2
2.3
2.4
2.5
2.6
2.7
2.8
2.9
2.10
2.11
3
4
5
5.1
5.1
5.2
5.2
6
6.1
6.1
6.2
6.3
6.3.1
6.3.1
6.3.1
6.3.1
6.3.2
6.3.2
6.3.3
6.3.4
7
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS04451010000 | TS04451010000 | Кабина в сборе |
Загрузка ...
|
|
| TS04451030004K | TS04451030004K | Комплектующие кабины |
Загрузка ...
|
|
| 1 | FT65.48.093 | Диафрагма резиновая |
Загрузка ...
|
|
| 2 | TS04451019000 | Герметизация |
Загрузка ...
|
|
| 2.1 | TS04451010020 | Заглушка |
Загрузка ...
|
|
| 2.2 | TS06451019001 | Заглушка |
Загрузка ...
|
|
| 2.3 | TD800.452-13 | Заглушка |
Загрузка ...
|
|
| 2.4 | TS06451019002 | Заглушка |
Загрузка ...
|
|
| 2.5 | TS06451019004 | Заглушка |
Загрузка ...
|
|
| 2.6 | TS06451019003 | Заглушка |
Загрузка ...
|
|
| 2.7 | TS04451010030 | Заглушка |
Загрузка ...
|
|
| 2.8 | TD800.452Z-01 | Заглушка |
Загрузка ...
|
|
| 2.9 | TS04451010050 | Заглушка |
Загрузка ...
|
|
| 2.10 | QLWZL002-80X1.5 | Компенсатор |
Загрузка ...
|
|
| 2.11 | QLWZL002-20X1.0 | Компенсатор |
Загрузка ...
|
|
| 3 | TS06451011269 | Подушка |
Загрузка ...
|
|
| 4 | TS04451010010 | Заглушка |
Загрузка ...
|
|
| 5 | TB1S451010031K | Зеркало задней обзорности |
Загрузка ...
|
|
| 5.1 | TB1S451010032K | Зеркало задней обзорности |
Загрузка ...
|
|
| 5.2 | GBT16674.1-M8X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 6 | TS04451017000 | Лестница посадочная |
Загрузка ...
|
|
| 6.1 | GBT16674.1-M10X50-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 6.2 | GBT6177.1-M10-8-A3L | Гайка с фланцем |
Загрузка ...
|
|
| 6.3 | TB3S451017206a | Посадочная лестница |
Загрузка ...
|
|
| 6.3.1 | GBT16674.1-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 6.3.2 | TB3S451017108 | Плита |
Загрузка ...
|
|
| 6.3.3 | TS06451017100a | Лестница посадочная |
Загрузка ...
|
|
| 6.3.4 | TS04451017106 | Подножка |
Загрузка ...
|
|
| 7 | TS04451030006K | Стекло |
Загрузка ...
|
|
| 8 | TS04451030008K | Левая дверь в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
