Графический каталог запасных частей к технике: LOVOL TB1CA504-012K. Крыша 2

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7

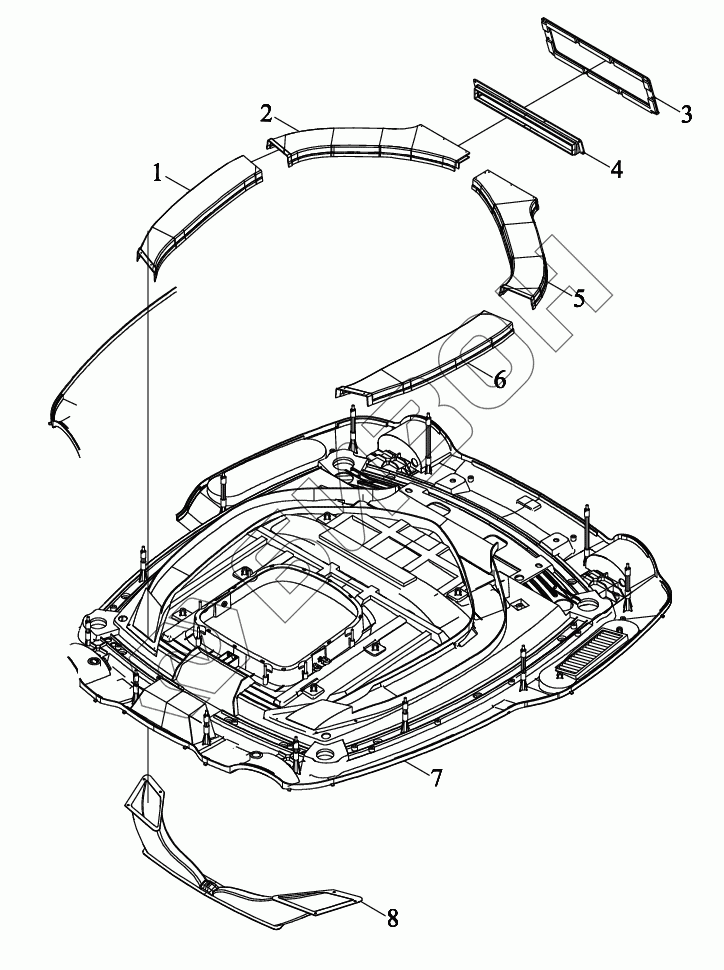

Позиция на иллюстрации Заводской номер детали Название детали Цена
TS04451010000 TS04451010000 Кабина в сборе
Загрузка ...
TS04453015000 TS04453015000 Крышка
Загрузка ...
TS04453015202b TS04453015202b Внутренняя верхняя накладка
Загрузка ...
TS04453015200b TS04453015200b Внутренняя верхняя накладка
Загрузка ...
1 TS04453015314 Воздуховод обдува
Загрузка ...
2 TS04453015315 Воздуховод обдува
Загрузка ...
3 TS06453015330 Плита соединительная
Загрузка ...
4 TS04453015316a Вход воздуха
Загрузка ...
5 TS04453015313 Воздуховод обдува
Загрузка ...
6 TS04453015312 Воздуховод обдува
Загрузка ...
7 TS04453015201a Накладка внутренняя верхняя
Загрузка ...
8 TS04453015311 Воздуховод обдува
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
