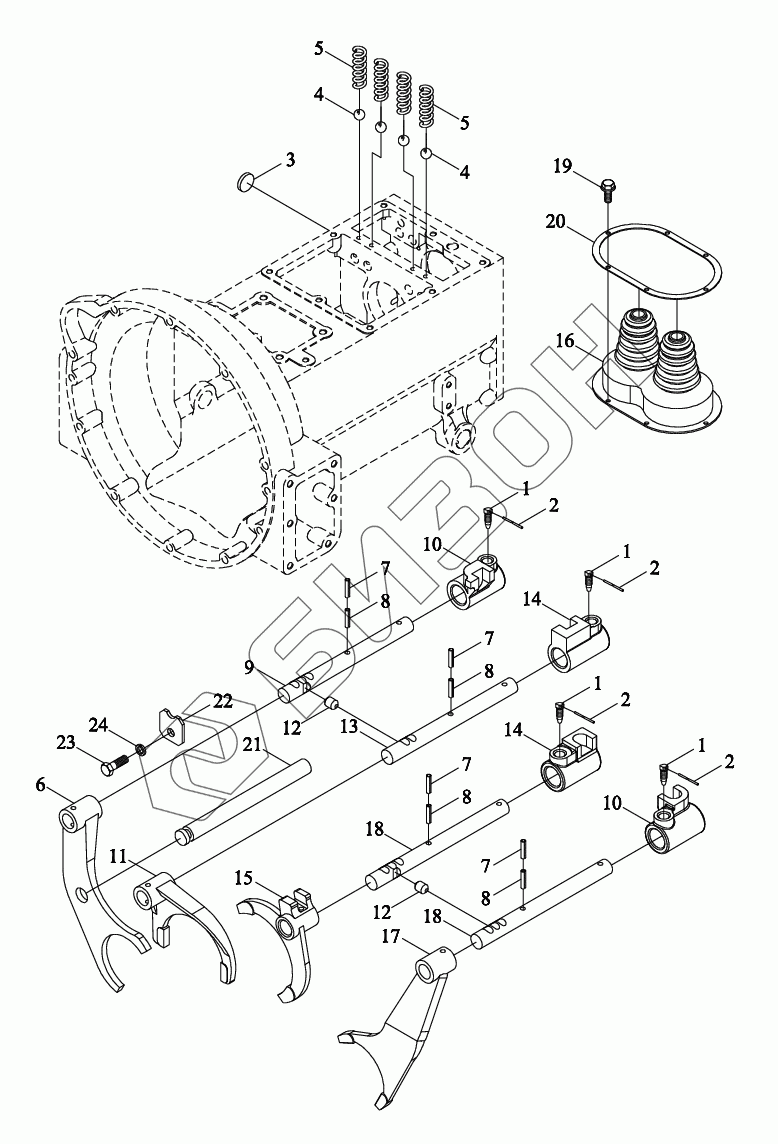

Графический каталог запасных частей к технике: LOVOL TB1CA504-012K. Механизм управления КПП
1
1
1
1
2
2
2
2
3
4
4
5
5
6
7
7
7
7
8
8
8
8
9
10
10
11
12
12
13
14
14
15
16
17
18
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS04374020000 | TS04374020000 | Механизм управления КПП в сборе |
Загрузка ...
|
|
| 1 | TB504.374-01 | Винт |
Загрузка ...
|
|
| 2 | TF1004.374-02 | Проволока стальная |
Загрузка ...
|
|
| 3 | Q72214 | Пробка коническая |
Загрузка ...
|
|
| 4 | GBT308-8-G100-b | Шарик стальной |
Загрузка ...
|
|
| 5 | FT300.37.135 | Пружина |
Загрузка ...
|
|
| 6 | TB550.374-03b | Вилка отводная |
Загрузка ...
|
|
| 7 | GBT879.1-3X24 | Штырь цилиндрический эластичный |
Загрузка ...
|
|
| 8 | GBT879.1-5X24 | Штырь цилиндрический эластичный |
Загрузка ...
|
|
| 9 | TB604.374B-03 | Ось вилки переключения |
Загрузка ...
|
|
| 10 | TB604.374B-05a | Поводок |
Загрузка ...
|
|
| 11 | TB550.374-04b | Вилка отводная |
Загрузка ...
|
|
| 12 | FT300.37.151 | Штырь запирающий |
Загрузка ...
|
|
| 13 | TB604.374B-04 | Вал |
Загрузка ...
|
|
| 14 | TB604.374B-06a | Поводок |
Загрузка ...
|
|
| 15 | TB550.374-02 | Вилка отводная |
Загрузка ...
|
|
| 16 | TB604.374B-08 | Оболочка |
Загрузка ...
|
|
| 17 | FT300.37M.148 | Вилка отводная |
Загрузка ...
|
|
| 18 | TB604.374C-01 | Вал |
Загрузка ...
|
|
| 19 | GBT5789-M6X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 20 | TB604.374B-09 | Плита нажимная |
Загрузка ...
|
|
| 21 | TS04374010012 | Вал упорный |
Загрузка ...
|
|
| 22 | TS04374010013 | Кронштейн |
Загрузка ...
|
|
| 23 | GBT5783-M8X20-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 24 | GBT93-8-A3L | Гровер |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
