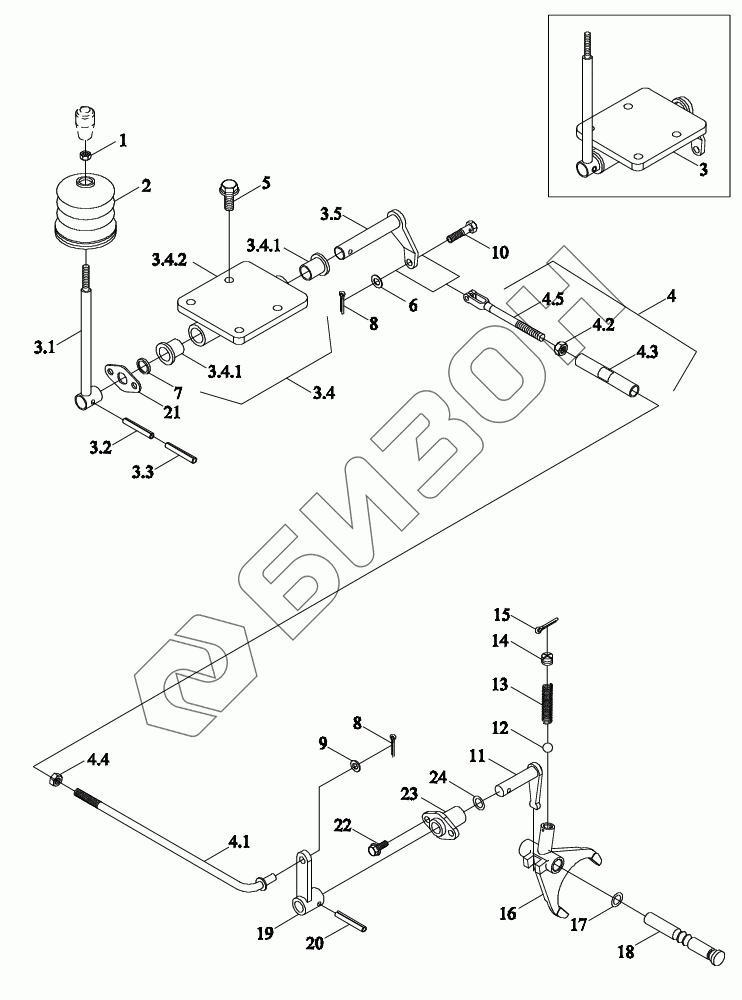

Графический каталог запасных частей к технике: LOVOL TB1CA504-012K. Механизм управления отбором мощности
1
2
3
3.1
3.2
3.3
3.4
3.4.1
3.4.1
3.4.2
3.5
4
4.1
4.2
4.3
4.4
4.5
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS04413010000 | TS04413010000 | Механизм управления отбором мощности в сборе |
Загрузка ...
|
|
| 1 | GBT6177.1-M10-8-A3L | Гайка с фланцем |
Загрузка ...
|
|
| 2 | TB704.413A-02 | Кольцо , защищающее от пыли |
Загрузка ...
|
|
| 3 | TS04413010016 | Рычак управления |
Загрузка ...
|
|
| 3.1 | TB504.413A.2 | Рычак управления |
Загрузка ...
|
|
| 3.2 | GBT879.1-6X32 | Штырь |
Загрузка ...
|
|
| 3.3 | GBT879.1-3.5X32 | Штырь |
Загрузка ...
|
|
| 3.4 | TS04413010003 | Держатель опорный |
Загрузка ...
|
|
| 3.4.1 | TB480.413A.1-01 | Втулка |
Загрузка ...
|
|
| 3.4.2 | TS04413010007 | Опорный держатель |
Загрузка ...
|
|
| 3.5 | TS04413010004 | Качающийся рычаг |
Загрузка ...
|
|
| 4 | TS04413010017 | Тяга |
Загрузка ...
|
|
| 4.1 | TS04413010005 | Промежуточная тяга |
Загрузка ...
|
|
| 4.2 | GBT6171-M10X1-LH-8-A2L | Гайка |
Загрузка ...
|
|
| 4.3 | FT800A.21.353 | Штанга центральная |
Загрузка ...
|
|
| 4.4 | GBT6171-M10X1-8-A2L | Гайка |
Загрузка ...
|
|
| 4.5 | TB504.413A.5 | Тяга |
Загрузка ...
|
|
| 5 | GBT16674.1-M8X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 6 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 7 | TS04413010018 | Сальник |
Загрузка ...
|
|
| 8 | GBT91-3.2X16-A3L | Шплинт |
Загрузка ...
|
|
| 9 | GBT97.1-10-A3L | Шайба плоская |
Загрузка ...
|
|
| 10 | GBT882-B10X30-A3L | Ось |
Загрузка ...
|
|
| 11 | TB550.413-04 | Поводок |
Загрузка ...
|
|
| 12 | GBT308-9.5-G100-b | Шарик стальной |
Загрузка ...
|
|
| 13 | FT704.42B.163 | Пружина |
Загрузка ...
|
|
| 14 | TB550.413-03 | Винт |
Загрузка ...
|
|
| 15 | GBT91-2.5X32-A3L | Шплинт |
Загрузка ...
|
|
| 16 | TB550.413-01a | Вилка отводная |
Загрузка ...
|
|
| 17 | GBT3452.1-11.2X2.65G | Кольцо в форме О |
Загрузка ...
|
|
| 18 | FT300.41C.107a | Вал |
Загрузка ...
|
|
| 19 | TB480.413.2a | Качающийся рычаг |
Загрузка ...
|
|
| 20 | QLWZB140-6X26 | Шип стержневой |
Загрузка ...
|
|
| 21 | TS04413010019 | Скоба ограничительная |
Загрузка ...
|
|
| 22 | GBT70.1-M8X25-8.8-A2L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 23 | FT300.41E.109a | Втулка вала |
Загрузка ...
|
|
| 24 | GBT3452.1-16.0X1.80G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
